53
ES

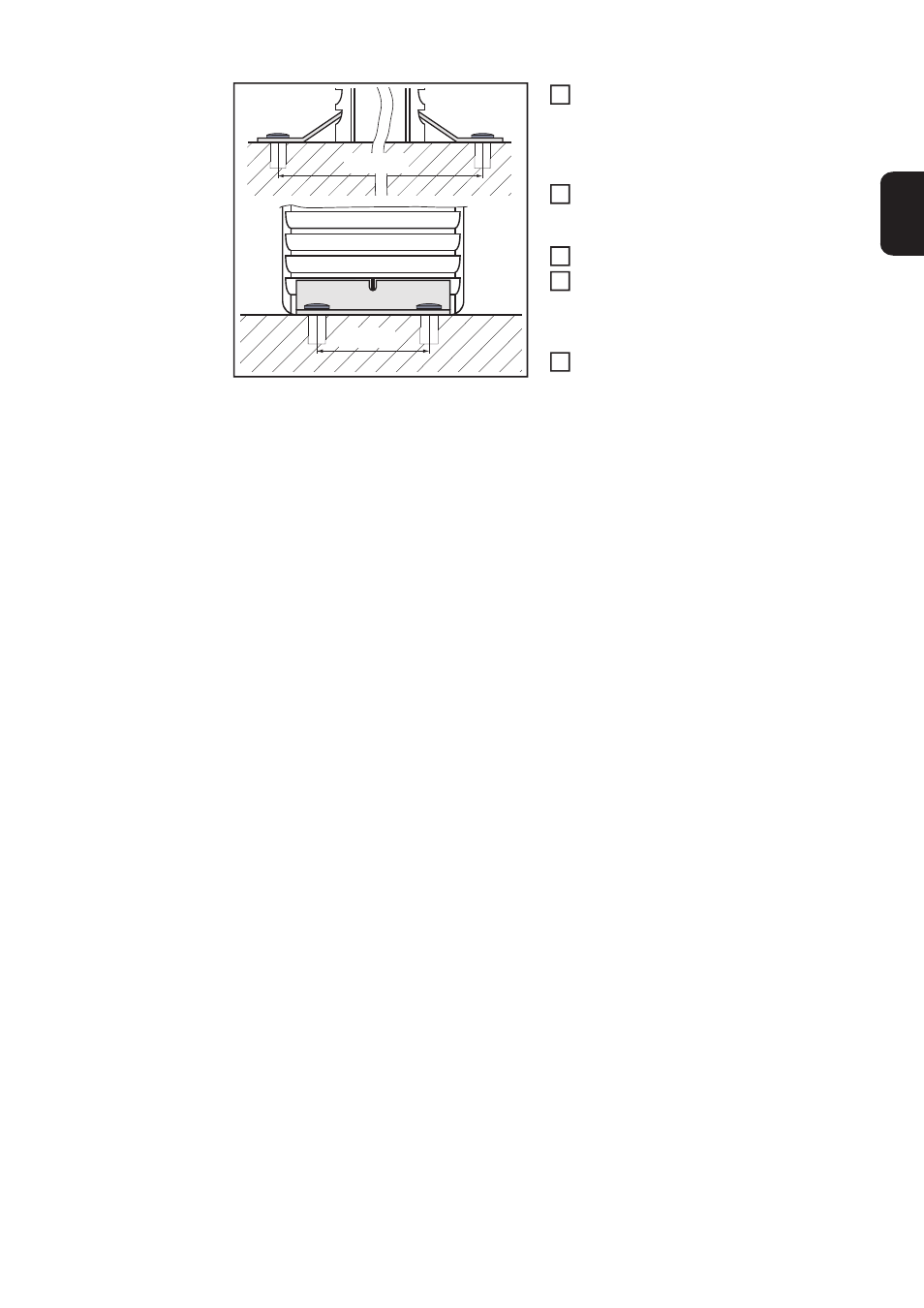

En los lados frontal y posterior del car-
gador se deben introducir las escua-
dras de montaje, en cada caso, a la
izquierda y derecha de la rejilla de ven-
tilación del cargador
Marcar los taladros en la superficie de
montaje prevista (distancias según la
ilustración)
Realizar los taladros
Según las características de la superfi-
cie de montaje se deben seleccionar
unos tornillos adecuados (diámetro 5
mm) para la fijación del cargador.
Fijar el cargador mediante las escua-
dras de montaje y dos tornillos en cada
caso sobre la superficie de montaje
370 mm
42 mm
1
2
3
4
5
