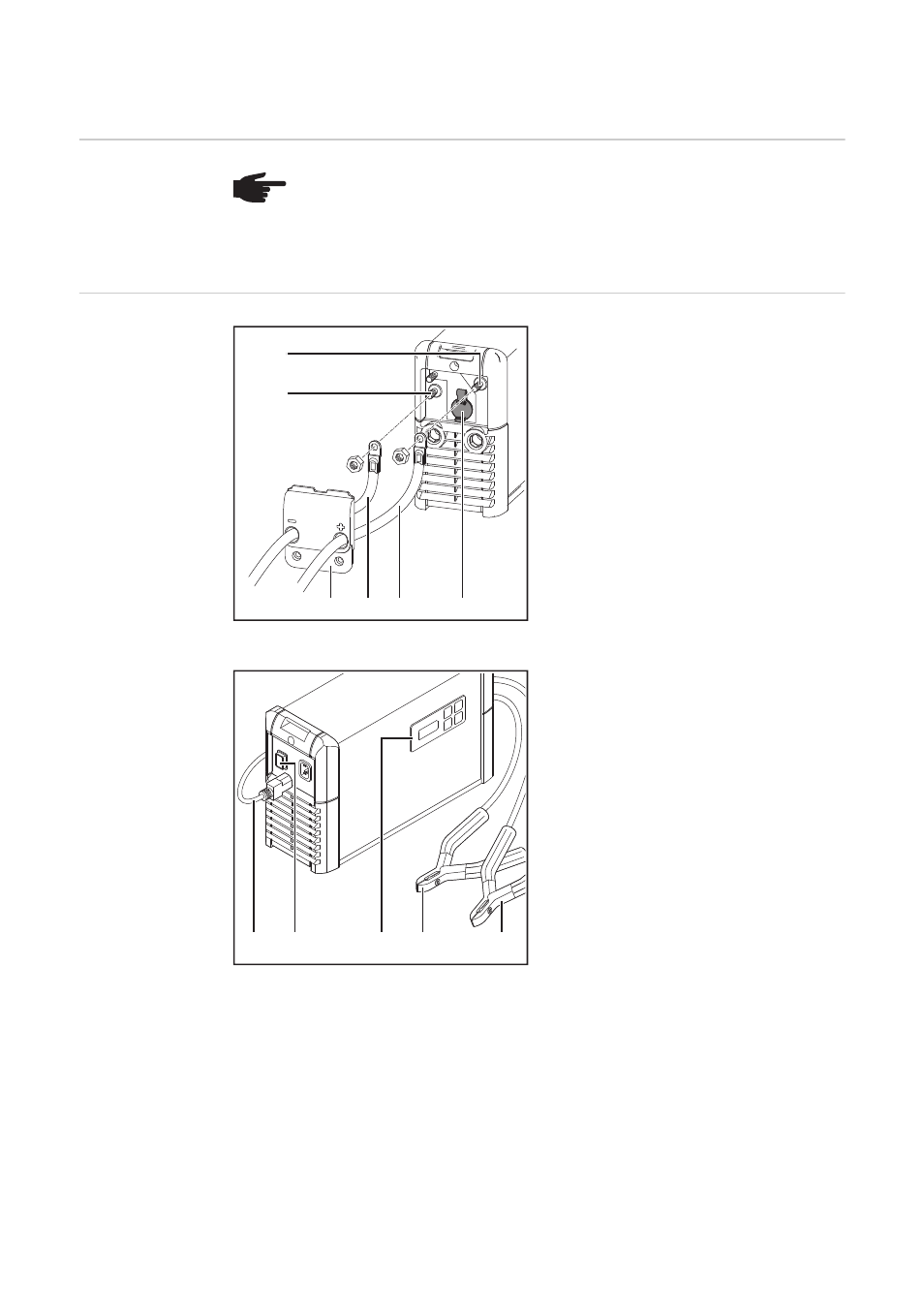

Elementos de manejo y conexiones
Generalidades
Elementos de ma-
nejo y conexio-
nes
Lado frontal
(1)
Conexión roscada del borne de car-
ga (+)
(2)
Conexión roscada del borne de car-
ga (-)
(3)
Cubierta de la conexión USB
(4)
Borne de carga (-), negro
(5)
Borne de carga (+), rojo
(6)
Conexión USB
para actualizar el firmware
Encontrará información más detal-
lada en Internet:
http://www.fronius.com
Lado posterior
(7)
Panel de control
(8)
Modelo de equipo con interruptor
principal
(9)
Cable de red/clavija para la red
¡OBSERVACIÓN! Debido a las actualizaciones de firmware, el equipo puede
contar con funciones que no se describen en este manual de instrucciones, o vi-
ceversa. Además, alguna ilustración puede variar ligeramente con respecto a los
elementos de manejo del equipo. No obstante, el funcionamiento de los elemen-
tos de manejo es idéntico.
(1)
(2)
(3) (4) (5)
(6)
(4)
(5)
(7)
(8)
(9)
