ProSim™ 2/3
Manual de uso
18
2
1
4
3
1
2
4
3
Conector de temperatura
sanguínea (BT)
Conector de termistor de
temperatura de inyección (IT)
Potenciómetro de 10 vueltas
de temperatura de inyección (IT)
Cable/Módulo CI-3
Patilla 1
Patilla 3
Tubo crimpado Extremo del
cable del termistor
Montaje del conector
de uso general
Vista superior
del C1-3
PATILLA FUNCIÓN
CONEXIÓN DEL TERMIST OR DE INYECCIÓN A
Conector de termistor de temperatura de inyección (IT)
CONEXIÓN DEL TERMIST OR DE INYECCIÓN B
SIN CONEXIÓN
Soldar los cables a
las patillas 1 y 3
SIN CONEXIÓN
hjd010.eps

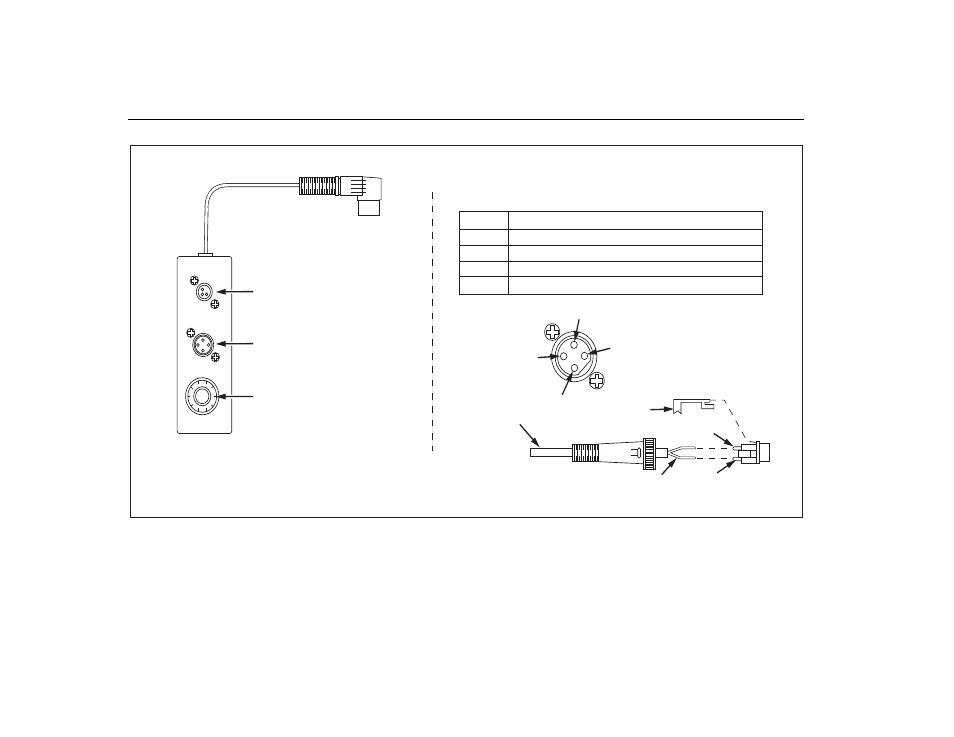

Figura 11. Adaptador CI-3 de inyección del gasto cardiaco
Para la simulación del gasto cardiaco, utilice el adaptador
CI-3 suministrado para conectar el Producto al dispositivo sometido a prueba (DUT). (Consulte la Figura 12). Si es
necesario, utilice el conector de uso general.
