IPS BEACON ESPAÑOL 26999954 03-13
Página 12 de 16
flowserve.com
Para conectar el TAM, basta con desconectar el
módulo de encendido (PUM) del IPS Beacon (si está
conectado) y enchufe el TAM al puerto DB9 del IPS
Beacon. Una vez conectado, espere 4 parpadeos
del LED en el Beacon (los primeros 3 destellos serán
individuales, mientras que los últimos 3 serán dobles)
que indica que el TAM ha descargado los datos
actuales del sensor y los valores últimos de alarma
del IPS Beacon. Ahora puede desconectar el TAM
del IPS Beacon o bien dejarlo conectado para
registrar de forma continua cada grupo de lectura de
datos del sensor.
El módulo TAM tiene suficiente memoria integrada
para capturar unas 28 000 lecturas de datos del
sensor. Dependiendo de la frecuencia con que la
unidad del IPS Beacon esté configurada para
registrar los datos variará el tiempo con el que el
TAM es capaz de capturar lecturas del sensor.
Véase la sección 5, Programación de una
configuración personalizada, para ajustar el intervalo
de registro de datos para el IPS Beacon.
8
LISTA DE PIEZAS Y CROQUIS

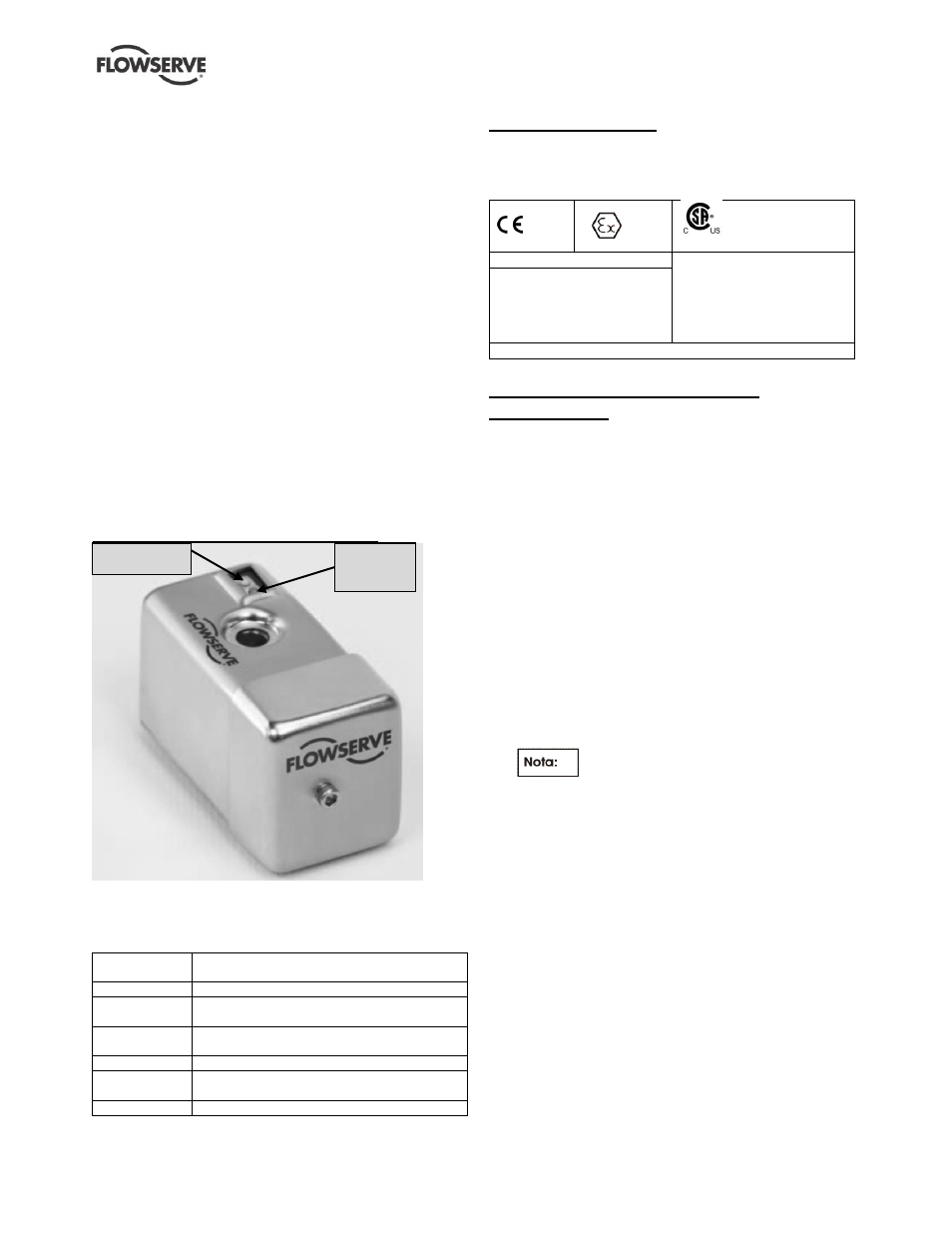

Figura 6: Luces LED del IPS Beacon
Tabla 7: Lista de piezas y accesorios del IPS
Beacon
Número de
referencia
Descripción de la pieza
VB-105 IPS Beacon
VB-105 TAM
El módulo de memoria extraíble anota los datos
del sensor en la unidad del IPS Beacon
VB-105 kit de
montaje Base de montaje y tornillo para unir el IPS
Beacon a un grifo roscado
Tornillo VB-105 Bulón para unir el PUM o el TAM al IPS Beacon
VB-101 Dock
Dock programable para conectar el IPS Beacon
a un PC y cambiar la configuración
DockTalk Config Utilidad de software de configuración
9 CERTIFICACIÓN
Los siguientes certificados son de aplicación al IPS
Beacon:
Modelo: VB-105
0518 II 1 GD Ex ia
CSA 2012 2554102
IECEx SIR.12.0074 Cl I, Division 1, Grps A, B,
C, D; T4
Cl I, Zone 0, Ex ia IIC T4
Cl I, Zone 0, AEx ia IIC T4
Tem. Code T4
-40°C ≤ Ta ≤ +85°C
Sira 12ATEX2188
Ex ia IIC T4 Ga
Ex ia IIIC T135°C DA
-40°C ≤ Ta ≤ +85°C
10 GUÍA DE RESOLUCIÓN DE
PROBLEMAS
En el caso de encontrar problemas con su unidad:
10.1 Los LED no parpadean
Puede que los LED de la unidad Beacon no
parpadeen por distintas razones:

La unidad no está encendida

La unidad no está correctamente configurada
Vea las siguientes soluciones para cada una de las
posibles causas.
La unidad no está encendida:
1. Verifique que el módulo de encendido (PUM)
esté completamente ensamblado al puerto DB9
(y atornille con el par de apriete apropiado) de la
unidad IPS Beacon. (Véase la sección 4,
Mantenimiento, para las instrucciones sobre
como fijar la unidad).
Si el problema persiste y el IPS Dock y
el software DockTalk opcionales se han
comprado, vaya al Paso 2.
2. Lleve la unidad de IPS Beacon a una zona
sergura y conéctelo al IPS Dock y use la utilidad
de software DockTalk tal como se indica en la
sección 5.2. Si no puede conectarla a la unidad
IPS Beacon, póngase en contacto con Flowserve
para obtener ayuda. (Véase la sección 10.2.)
3. Véase el Dock IOM (PCN 26999975) para obtener
instrucciones sobre cómo ver el nivel de la batería.
Si está por encima de los 2.8 V, vaya a la siguiente
sección Unidad configurada incorrectamente. Si el
nivel está por debajo de 2.8 V, será necesario
sustituir la unidad IPS Beacon.
La unidad no está correctamente configurada:
1. Véase el Dock IOM (PCN 26999975) para obtener
instrucciones sobre como volver a cargar la
configuración de fábrica en el IPS Beacon.
Luz
Verde Luz Roja
