Montaje del actuador
Para montar el actuador de cilindro, consulte las Figuras 1 a 4:
1. Se deben colocar nuevamente todas las juntas tóricas y el sello
cuádruple y lubricarlos con una grasa de complejo de calcio
(DuBois MPG-2 o equivalente). Se debe lubricar las juntas tóricas
de silicona con el lubricante Magnalube-G o un equivalente.
2. Limpie minuciosamente todas las piezas internas antes de
comenzar el ensamblaje. Verifique si el orificio del cilindro
presenta rayas, corrosión o áreas desgastadas. Lubrique la pared
del cilindro y todas las superficies internas con el lubricante
adecuado.
NOTA: La aplicación de una capa fina de lubricante a todo el orificio
del cilindro, la tapa del extremo y ambos lados del pistón permite
un funcionamiento uniforme y puede ayudar a reducir la corrosión.
3. Lubrique el exterior del casquillo de reemplazo si se ha quitado
el casquillo del vástago. Presione el nuevo casquillo inferior del
vástago dentro del orificio del vástago del actuador en el yugo
hasta que toque fondo. Presione el casquillo superior del vástago
dentro del orificio hasta que esté a nivel con la parte superior del
yugo (consulte las Figuras 1 o 2).
4. Vuelva a colocar la junta tórica del vástago del actuador y la junta
tórica del yugo.
NOTA: Los números de ítem corresponden directamente a la lista de materiales del actuador. Consúltela para obtener los números de piezas específicos.
Las piezas enumeradas cambian de ubicación con la acción de aire inverso. No se necesitan piezas nuevas.

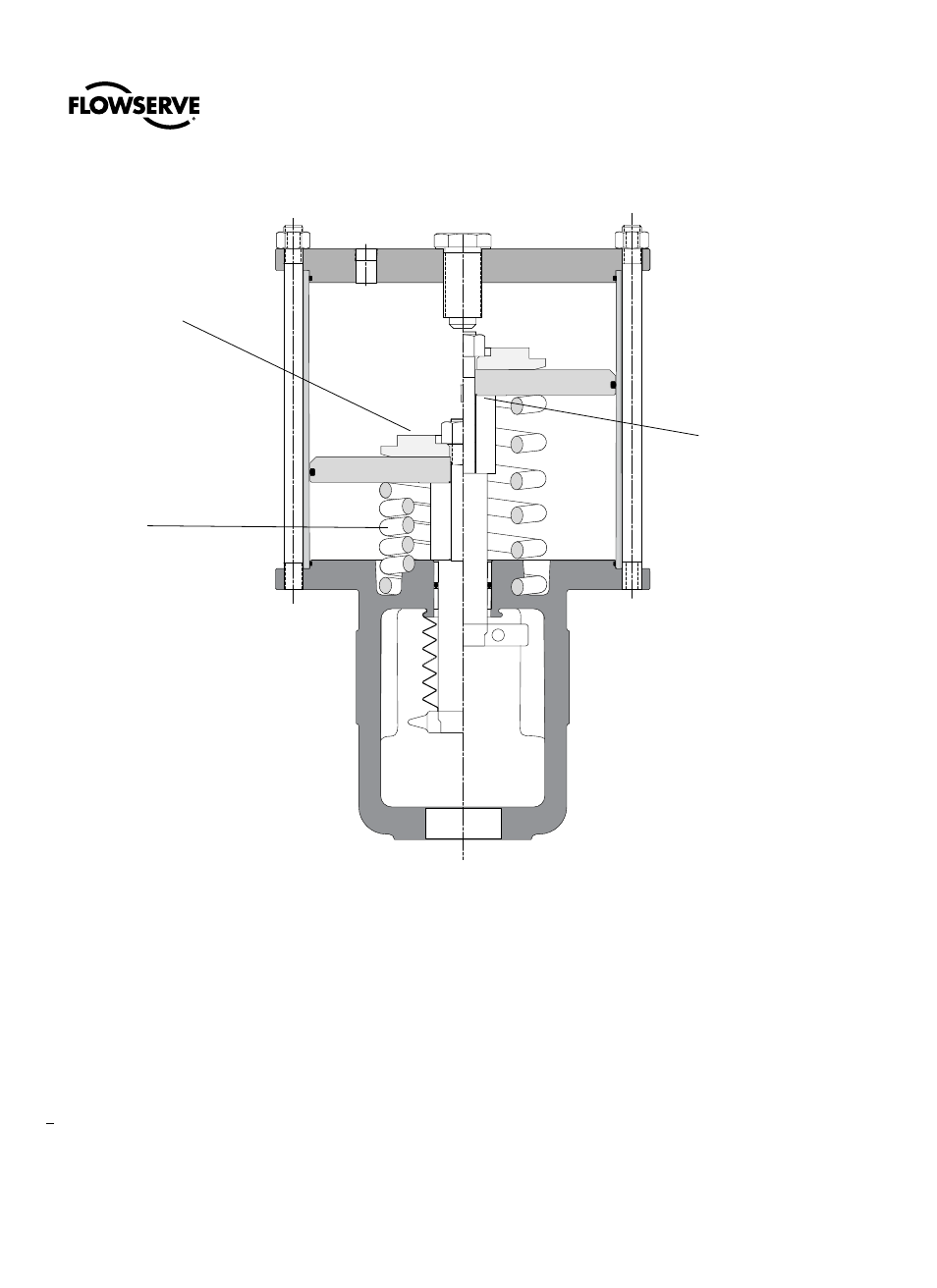

Figura 2: Actuador de cilindro de aire para extender
Separador del vástago
(Ítem N.º 228)
Botón del resorte
(Ítem N.º 227)
Resorte
(Ítem N.º 229)
Actuadores lineales de cilindro con resorte VL-C de Valtek FCD VLSPIM054-01 – 06/13
