ESPECIFICACIONES
Pantalla: pantalla de cristal líquido (LCD) de 3¾ dígi-
tos con una medida máxima de 3999.
Rango excedido: indicación de la marca “OL” o
“-OL” (fuera de rango).
Apagado automático: 10 minutos.
Entorno operativo: 32 a 122
°F (0 a 50 °C),
a <70% de H.R.
Temperatura de almacenamiento: -4 a 140 °F
(-20 a 60 °C), a <80% de H.R. sin baterías.
Precisión: especificaciones adecuadas en condición
ambiental de 74 °F ±8 °F (23 °C ±4 °C),
<75% de humedad relativa.
Coeficiente de temperatura:0.1 ×(precisión especifi-
cada) por °F/°C; 32 a 66 °F (0 a 19 °C);
82 a 122 °F (28 a 50 °C).
Altitud: 6561.7 pies (2000 m).
Capacidad de apertura de la mordaza: conductor
de 30 mm (diámetro)
Alimentación: tres baterías de iones de Litio
CR2032 de 3 V.
Duración de la batería: normalmente 100 horas
para iones de Litio en A CA (pantalla superior),
normalmente 75 horas para iones de Litio en
funciones del selector (pantalla inferior).
Accesorios: un par de conductores de prueba de
vinilo, termopar tipo K ATB1 (SC53), (3) baterías
CR2032 de 3 V (colocadas), funda ANC4 e
instrucciones de funcionamiento.
Seguridad: IEC/EN 61010-1 (UL61010-1)
CATIII 600 V, IEC/EN 61010-2-032
(UL61010-2-032) CATIII 300 V, clase II y
grado de contaminación 2 para uso en interiores,
cumple con CE.
Voltios de CC
Rangos: 4 V, 40 V, 400 V, 600 V
Resolución: 1 mV
Precisión:
±(0.5% med. + 2 dígitos)
Impedancia de entrada : 4 V: 10 M Ω
40 V ~ 600 V: 9.1 M Ω
Voltios de CA (50 Hz - 500 Hz)
Rangos: 4 V, 40 V, 400 V, 600 V
Resolución: 1 mV
Precisión:
±(1.2% med. + 5 dígitos),
±(1.5% med. + 5 dígitos) en un rango de 600 V
Impedancia de entrada:
4 V: 10 M Ω
40 V ~ 600 V: 9.1 M Ω
Tiempo de prueba mínimo para medida estable:
2 segundos
Resistencia
Rangos: 400 Ω, 4 kΩ, 40 kΩ, 400 kΩ, 4 MΩ, 40 MΩ
Resolución: 0.1 Ω
Precisión:
±(1.0% med. + 4 dígitos) en rangos de 400 Ω a
400 k Ω
±(1.5% med. + 4 dígitos) en un rango de 4 MΩ
±(3.0% med. + 5 dígitos) en un rango de 40 MΩ
Voltios de circuito abierto: -0.45 V CC típico,
(-1.2 V CC en un rango de 400 Ω)
Tiempo de prueba mínimo para medida estable: 2
segundos
Corriente CA (50 Hz - 60 Hz)
Rangos: 40 A, 400 A
Resolución: 0.01 A
Precisión:
±(2.0% med. + 6 dígitos)
Corriente continua (SC52)
Rangos: 400 µA, 4000 µA
Resolución: 0.1 µA
Precisión:
±(1.0% med. + 2 dígitos)
Carga de voltaje: 1 V (8 V en el rango de 4000 µA)
Capacitancia (SC53)
Rango: 4 µF, 40 µF, 400 µF, 4 mF
4.000 mF = 4000 µF
Resolución: 1.0 nF
Precisión:
±(3% med. + 10 dígitos)
en un rango de 4µF
±(3% med. + 5 dígitos) en rangos de 40 µF a 400 µF
±(5% med. + 20 dígitos) en un rango de 4 mF
(4000 µF)
Rango mínimo de entrada: >100 nF
Seguridad: el símbolo “dsc” en la pantalla LCD
indica que elcapacitor debe estar descargado
antes de realizar pruebas.
Continuidad
Rango: 400 Ω
Resolución: 1 Ω
Indicación auditiva: Menos de 25 Ω
Tiempo de respuesta: 500 milisegundos
Prueba de diodo (SC52)
Corriente de prueba: 1.2 mA (aproximado)
Precisión:
±(3.0% med. + 3 dígitos)
Resolución: 10 mV
Indicación auditiva: menos de 0.25 V
Voltios de circuito abierto: 3.0 V CC típico
Temperatura (SC53)
Rango: -30 a 400 °F (-34 a 204 °C)
Resolución: 0.1 °
Precisión: ±1 °F (32 a 120 °F); ±0.5 °C (0 a 49 °C),
±1% + 1.5 °F (-4 a 400 °F);
±1% + 1 °C (-20 a 204 °C);
±2% + 4 °F (-30 a -4 °F);
±2% + 2 °C (-34 a -20 °C).
Tipo de sensor: termopar tipo K

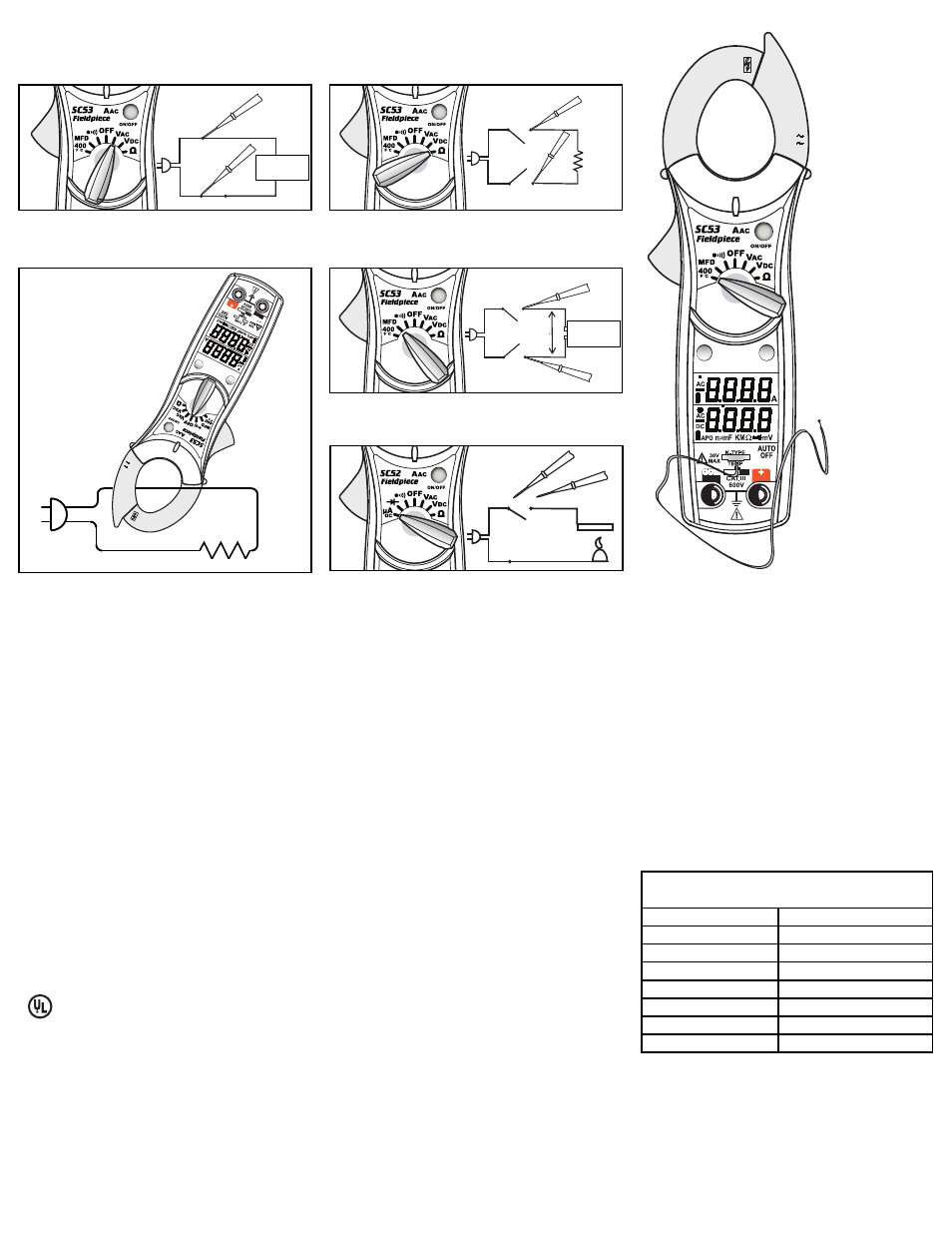

Voltaje
Amperios de CA a través de la pinza
Resistencia
Capacitancia
Microamperios (para diodo de llama)
CAT.III
CLAMP
400A
300V
NCV HOLD
H
H
Desconecte los
conductores de
prueba, deslice el
interruptor TEMP
hacia la derecha y
conecte el ter-
mopar.
Verifique que la
temperatura medida
es estable.
Mantenga un buen
contacto entre el
termopar y lo que
se mide.
CAT.
III
CLAM
P
400A 300V
NCV
HOLD
H
H
Temperatura
Protección contra sobrecargas
(sin fusibles para reemplazar)
V CA/CC 600 V CC o CA RMS
A CA 400 A CA
Resistencia 500 V CC o CA RMS
Continuidad 500 V CC o CA RMS
Diodo (SC52) 500 V CC o CA RMS
Capacitancia (SC53) 500 V CC o CA RMS
µA CC (SC52) 500 V CC o CA RMS
Temperatura (SC53) 60 V CC o 30 V CA RMS
C US
LISTED
v08
CARGA
LÍMITE
VARA
Descarga
