ESPECIFICACIONES
Pantalla: pantalla de cristal líquido (LCD) de 3¾
dígitos con una medida máxima de 3999.
Rango : modo de rango manual (SC44 y SC45),
mantenga oprimido el botón durante 2 segundos
para volver al modo de rango automático.
Rango excedido: indicación de la marca “OL” o
“-OL” (fuera de rango).
Apagado automático: 10 minutos.
Entorno operativo: 32 a 122
°F (0 a 50 °C),
a <70% de H.R.
Temperatura de almacenamiento: -4 a 140 °F
(-20 a 60 °C), a <80% de H.R. sin baterías.
Precisión: especificaciones adecuadas en condición
ambiental de 74 °F ±8 °F (23 °C ±4 °C),
<75% de humedad relativa.
Coeficiente de temperatura: 0.1 ×(precisión especifi-
cada) por °F/°C; 32 a 66 °F (0 a 19 °C);
82 a 122 °F(28 a 50 °C).
Altitud: 6561.7 pies (2000 m).
Alimentación: dos baterías AAA de 1.5 V.
Duración de la batería: normalmente 400 horas con
alcalinas (SC44),
normalmente 300 horas con alcalinas (SC45),
normalmente 200 horas con alcalinas (SC46).
Accesorios: un par de conductores de prueba, (2)
baterías AAA de 1.5 V (colocadas), funda e
instrucciones de funcionamiento.
Seguridad: diseñado para satisfacer las normas
IEC61010-1 (EN61010-1), IEC61010-2-032
(EN61010-2-032), CATIII 300 V, clase II y grado de
contaminación 2 para uso en interiores, cumple
con CE.
Temperatura (SC45 y SC46)
Rango: -30 a 400 °F (-34 a 204 °C)
Resolución: 0.1 °
Precisión: ±1 °F (32 a 120 °F); ±0.5 °C (0 a 49 °C),
±1% + 1.5 °F (-4 a 400 °F);
±1% + 1 °C (-20 a 204 °C);
±2% + 4 °F (-30 a -4 °F);
±2% + 2 °C (-34 a -20 °C).
Tipo de sensor: termopar tipo K
Capacitancia (SC45 y SC46)
Rango: 4 μF, 40 μF, 400 μF, 4 mF
4.000 mF = 4000 μF
Resolución: 1.0 nF
Precisión: ±(3% med. + 10 dígitos) en un rango de
4 μF
±(3% med. + 5 dígitos) en rangos de 40 μF a
400 μF
±(5% med. + 20 dígitos) en un rango de 4 mF
(4000 μF)
Rango mínimo de entrada: >100 nF
Seguridad: el símbolo "dsc" en la pantalla LCD
indica que el capacitor debe estar descargado
antes de realizar pruebas.
Voltios de CC
Rangos: 400 mV (excepto SC46), 4 V, 40 V, 400 V,
600 V
Resolución: 0.1 mV (1 mV para SC46)
Precisión:
±(0.5% med. + 2 dígitos)
Impedancia de entrada:
400 mV > 100 M Ω
4 V = 10 M Ω
40 V ~ 600 V = 9.1 M Ω
Protección contra cambios transitorios: 6 kV
para 10 μ segundos
Voltios de CA (50 Hz - 500 Hz)
Verdadero valor eficaz: sólo SC46,
Factor de cresta:
≤3
Rangos: 4 V, 40 V, 400 V, 600 V
Resolución: 1 mV
Precisión (SC44, SC45):
±(1.2% med. + 5 dígitos),
±(1.5% med. + 5 dígitos) en un rango de 600 V
Precisión (SC46): ±(1.2% med. + 8 dígitos),
±(1.5% med. + 8 dígitos) en un rango de 600 V
Impedancia de entrada: 4 V = 10 M Ω
40 V ~ 600 V = 9.1 M Ω
Resistencia
Rangos: 400 Ω, 4 kΩ, 40 kΩ, 400 kΩ, 4 MΩ,
40 M Ω
El SC45 y el SC46 solo tienen un rango
de 400 Ω.
Resolución: 0.1 Ω (1 Ω para SC45, SC46)
Precisión:
±(1.0% med. + 4 dígitos) en rangos de 400 Ω a
400 k Ω
±(1.5% med. + 4 dígitos) en un rango de 4 MΩ
±(3.0% med. + 5 dígitos) en un rango de 40 MΩ
Voltios de circuito abierto: -0.45 V CC típico,
(-1.2 V CC en un rango de 400 Ω)
Corriente CA (50 Hz - 60 Hz)
Verdadero valor eficaz: sólo SC46,
Factor de cresta: ≤3
Rangos: 40 A, 400 A, Resolución: 0.01 A
Precisión (SC44, SC45):
±(2.0% med. + 6 dígitos),
Precisión (SC46): ±(2.0% med. + 10 dígitos)
Continuidad
Indicación auditiva: Menos de 25 Ω
Tiempo de respuesta: 500 milisegundos
Prueba de diodo
Corriente de prueba: 1.2 mA (aproximado)
Precisión:
±(3.0% med. + 3 dígitos)
Resolución: 10 mV
Indicación auditiva: menos de 0.25 V
Voltios de circuito abierto: 3.0 V CC típico

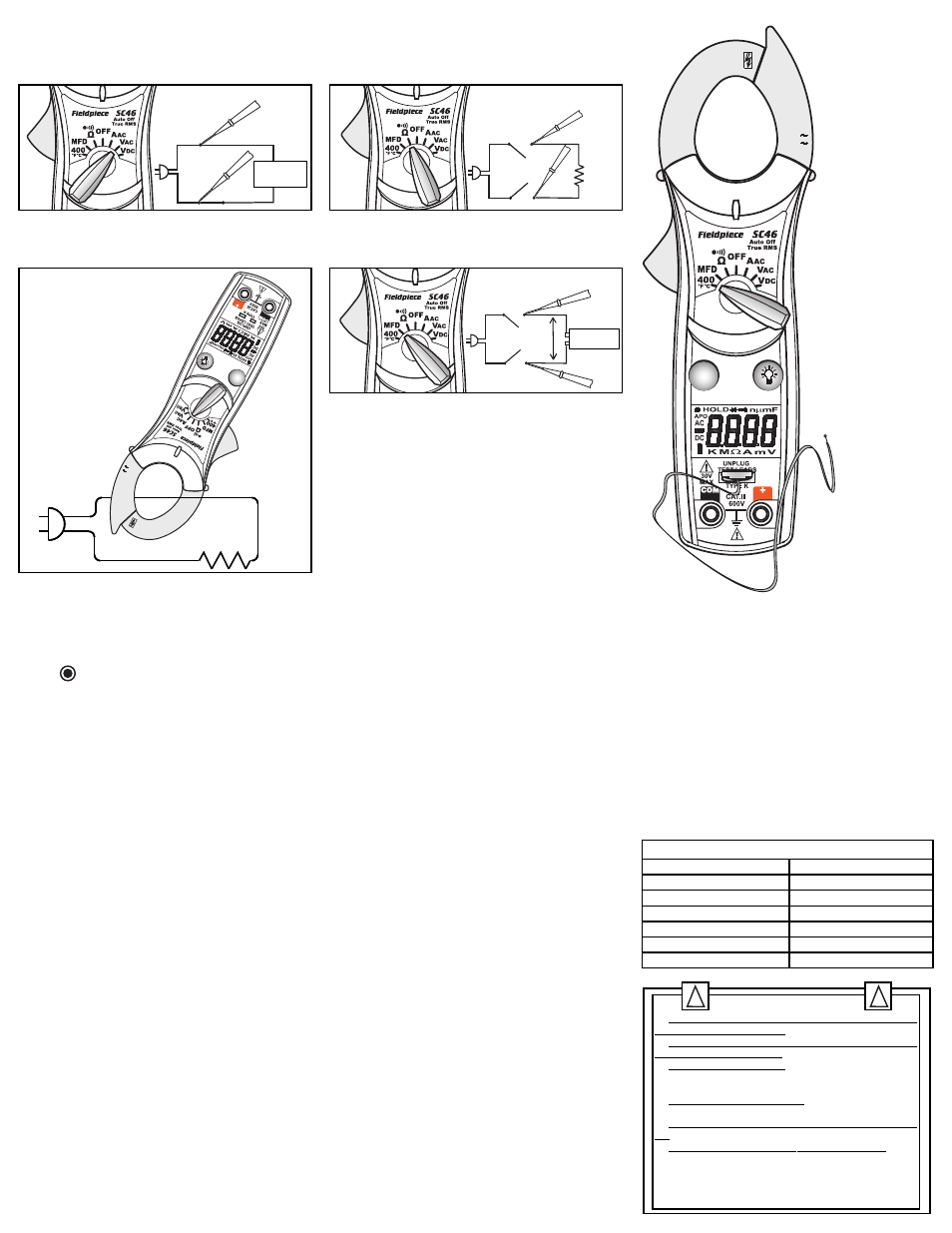

Voltaje
Amperios de CA a través de la pinza
Resistencia
Capacitancia
CAT.III
CLAMP
400A
300V
NCV
¡Desconecte los
conductores de
prueba del voltaje
antes de enchufar
el termopar!
Verifique que la
temperatura medida
es estable.
Mantenga un buen
contacto entre el ter-
mopar y lo que se
mide.
ADVERTENCIAS
DESCONECTAR Y DESENCHUFAR LOS CON-
DUCTORES DE PRUEBA antes de abrir el estuche.
PROBAR LA FUNCIÓN NCV EN UN CABLE CON
CORRIENTE CONOCIDO antes de usar.
NO APLIQUE VOLTAJE superior a 30 V CA o 60 V
CC al termopar o los enchufes cuando el selector
giratorio esté APAGADO.
RETIRE EL TERMOPAR cuando realice las
mediciones de voltaje.
DESCONECTE LOS CONDUCTORES DE PRUE-
BA cuando realice mediciones de temperatura.
NO APLIQUE VOLTAJE A LOS ENCHUFES cuan-
do el selector giratorio está en microamperios. Incluso
bajos voltajes pueden causar sobrecarga de corriente
y fundir el fusible. Reemplace el fusible fundido para
recuperar la función.
! !
CAT
.III
CLAM
P
400 A
300 V
NCV
Temperatura
Protección contra sobrecargas (SC44, SC45, SC46)
V CA/CC 600 V CC o CA RMS
A CA 400 A CA
Resistencia 500 V CC o CA RMS
Continuidad 500 V CC o CA RMS
Diodo 500 V CC o CA RMS
Capacitancia (SC45 y SC46) 500 V CC o CA RMS
Temperatura (SC45 y SC46) 60 V CC o 30 CA RMS
CARGA
LÍMITE Descarga
