ESPECIFICACIONES
Pantalla: pantalla de cristal líquido (LCD) de 3½ dígi-
tos con una medida máxima de 1999.
Rango excedido: indicación de la marca “OL”
(fuera de rango).
Apagado automático: 60 minutos
Entorno operativo: 32 a 122
°F (0 a 50 °C) a <70%
de H.R..
Temperatura de almacenamiento: -4 a 140 °F
(-20 a 60 °C), 0 a 80% de H.R. sin la batería.
Precisión: según las especificaciones bajo condi-
ciones ambientales de 73 °F ± 9 °F
(23 °C ±5 °C), <75% de humedad relativa.
Coeficiente de temperatura: 0.1 × (precisión especi-
ficada) por °F/°C. (32 a 64 °F [0 a 18 °C],
82 a 122 °F [28 a 50 °C]).
Energía: una batería de 9 voltios estándar, NEDA
1604, JIS 006P, IEC 6F22.
Duración de las baterías: normalmente 300 horas
con alcalinas.
Accesorios: un par de conductores de prueba, un
par de clips de caimán, termopar tipo K (HS33),
batería de 9 V (instalada) e instrucciones de
funcionamiento.
Seguridad: UL, CE, Cat III 600 V, UL3111,
IEC1010-1.
Prueba de diodo
Corriente de prueba: ∼1.0 mA
Precisión: ±(1.5% med. + 3 dígitos)
Voltios de circuito abierto: 3.0 V CC típico
Protección contra sobrecarga:
500 V CC o CA RMS
Continuidad
Indicación auditiva: menos de 100 Ω
Tiempo de respuesta: 100 milisegundos
El LED verde estará continuamente encendido.
Protección contra sobrecarga:
500 V CC o CA RMS
Capacitancia
Rango: 200 μF
Resolución: 0.1 μF
Precisión: ±(3% med. + 5 dígitos)
Protección contra sobrecarga: 500 V CC o
CA RMS
Voltios de CC
Rangos: 200 mV, 2000 mV, 20 V (HS32), 200 V
Resolución: 0.1 mV
Precisión:
±(0.5% med. + 1 dígito)
Impedancia de entrada: 560 k Ω en entradas de V,
10 M Ω en entrada de mV
Protección contra sobrecarga: 600 V CC o
CA RMS, 500 V CC/350 V CA RMS 15 segundos
en un rango de 200 mV
Protección contra cambios transitorios: 6 kV para
10 µ segundo
Voltios de CA (50 Hz - 500 Hz)
Rangos: 200 mV, 200 V, 600 V
Resolución: 0.1 mV
Precisión:
±(1.2% med. + 3 dígitos) ±(2.0% med. + 5
dígitos) en un rango de 600 V
Impedancia de entrada: 560 k Ω en entrada de V,
10 M Ω en entrada de mV
Protección contra sobrecarga: 600 V CC o CA
RMS
Protección contra cambios transitorios: 6 kV para
10 µ segundo
Resistencia
Rangos: 200 Ω, 200k Ω
Resolución: 0.1 Ω
Precisión: ±(1.0% med. + 4 dígitos)
Voltios de circuito abierto: 0.3 V CC típico,
(3.0 V CC en un rango de 200 Ω)
Protección contra sobrecarga: 500 V CC o
CA RMS
Temperatura (HS33)
Rango: -30 a 200 °F (-34 a 93 °C)
Resolución: 0.1 °F/°C
Precisión: ±1 °F, 32 a 120 °F (0 a 48 °C),
±1% + 1.5 °F, -4 a 200 °F (-20 a 93 °C),
±2% + 3 °F, -30 a -4°F (-34 a -20 °C).
Tipo de sensor: termopar tipo K
Protección contra sobrecargas: 60 V CC o
30 V CA RMS
Accesorios de Fieldpiece disponibles
Hay un accesorio expansor de Fieldpiece
disponible para casi cualquier trabajo. Hay accesorios
para medir la temperatura, % H.R., bulbo húmedo,
punto de rocío, vacío (micrones de mercurio),
manómetro (pulgadas de columna de agua), CA y CC
en amperios, alta tensión, CO, CO2, velocidad del aire
y muchos más.
Uso y almacenamiento de los
conductores de prueba
Como el elemento aislante del cable es silicona, los
conductores permanecerán flexibles en clima frío y no
se derretirán en caso que queden expuestos a cautín.
Desconecte la mitad superior del conductor de
prueba y enchufe la punta del conector directamente
en el medidor para que sea más fácil probar el voltaje.
Use el clip de caimán incluido (ASA2) tal como se
muestra para que la operación sea aún más fácil.
Para facilitar su almacenamiento, envuelva los con-
ductores como se muestra. Estire los conductores
alrededor del frente entre las puntas colgantes, tuerza
y coloque alrededor de uno de los conectores del
conductor.

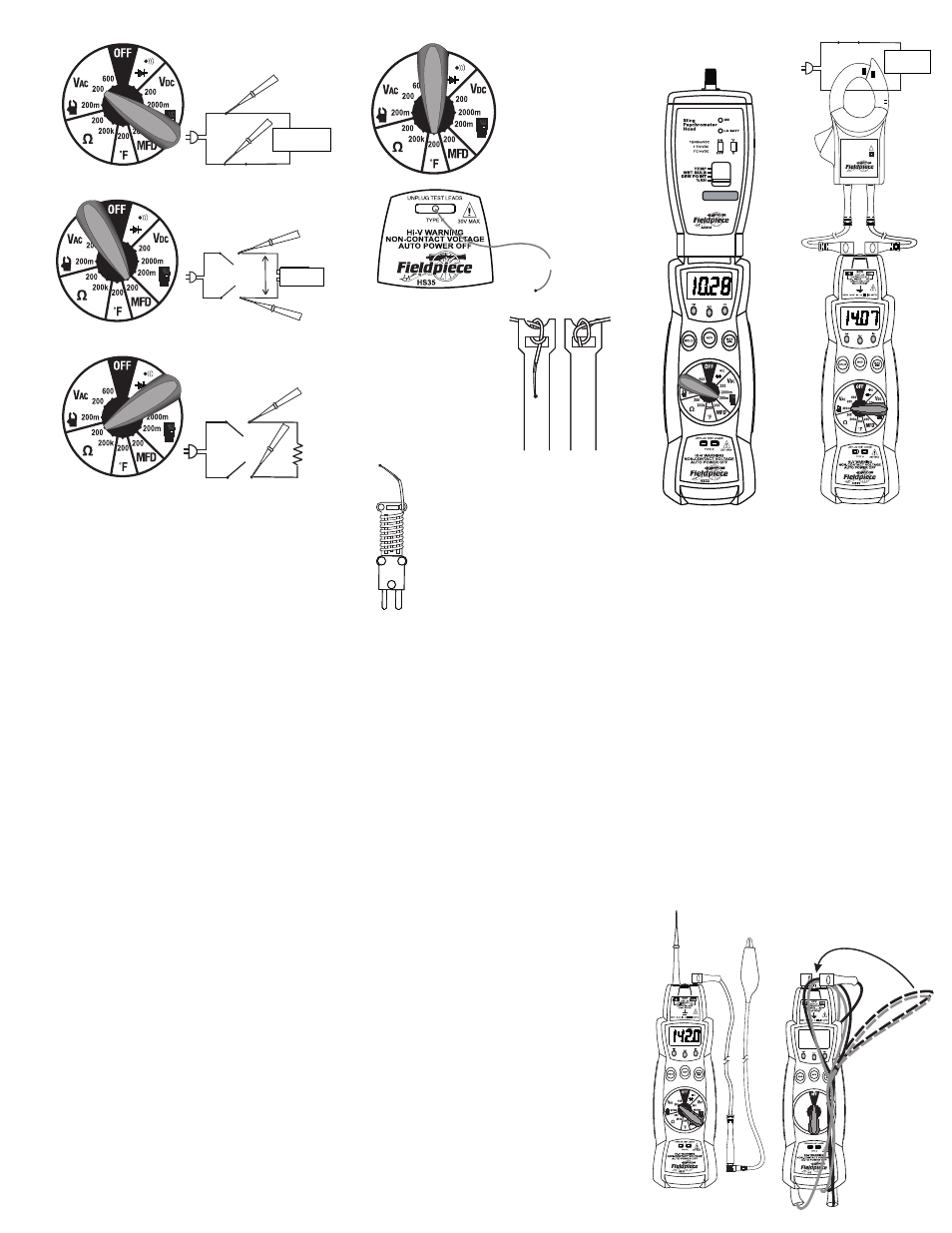

Voltaje
Capacitancia
Resistencia
Selección de rangos
Para voltaje de CC, establezca el medidor al parámetro
V CC en vez de V CA como se muestra arriba.
Para todos los rangos elija un rango justo por encima
del valor que usted espera. Si la pantalla muestra “OL”
(fuera de rango), seleccione un rango más alto. Si la
pantalla muestra menos de tres números, seleccione un
rango inferior para obtener una mejor resolución
.
Temperatura (HS33) ¡Funcionan con accesorios expan-
sores de Fieldpiece!
Conecte a los accesorios expansores de Fieldpiece
simplemente conectándolos a la parte superior del
medidor (1) o acoplándolos remotamente con los con-
ductores (2). Para la mayoría de los accesorios, mueva
el selector al rango mostrado (1). Para la pinza de A
CA (ACH4), mueva el selector al rango de V CA (2).
¡Desconecte los
conductores de
prueba del voltaje
antes de enchufar
el termopar!
Verifique que la
temperatura medida
es estable.
Mantenga un buen
contacto entre el
termopar
y lo que se mide.
CAT.III 300V
400A CLAMP
ACH4
AC Current
Clamp
1AAC / 1mVAC 400AAC MAX
!
(1) (2)
La tira de Velcro suministrada
debe ser usada como se mues-
tra a la derecha. Ate el termopar
de esta manera y envuelva el
Velcro alrededor de la superficie
para asegurarse de que los
alambres desnudos estén en
estrecho contacto con la superfi-
cie medida. Esto es especial-
mente útil cuando se mide la
temperatura de tubos.
El termopar tipo K sumi -
nistrado está diseñado "con un
poste para enrollar" para man-
tener alejado el cable cuando
no es necesario. Simplemente
enrolle el cable en el poste y
páselo por el
orificio superior
para mantenerlo en su sitio,
como se muestra a la izquier-
da. No más desorden a la hora
de almacenar.
