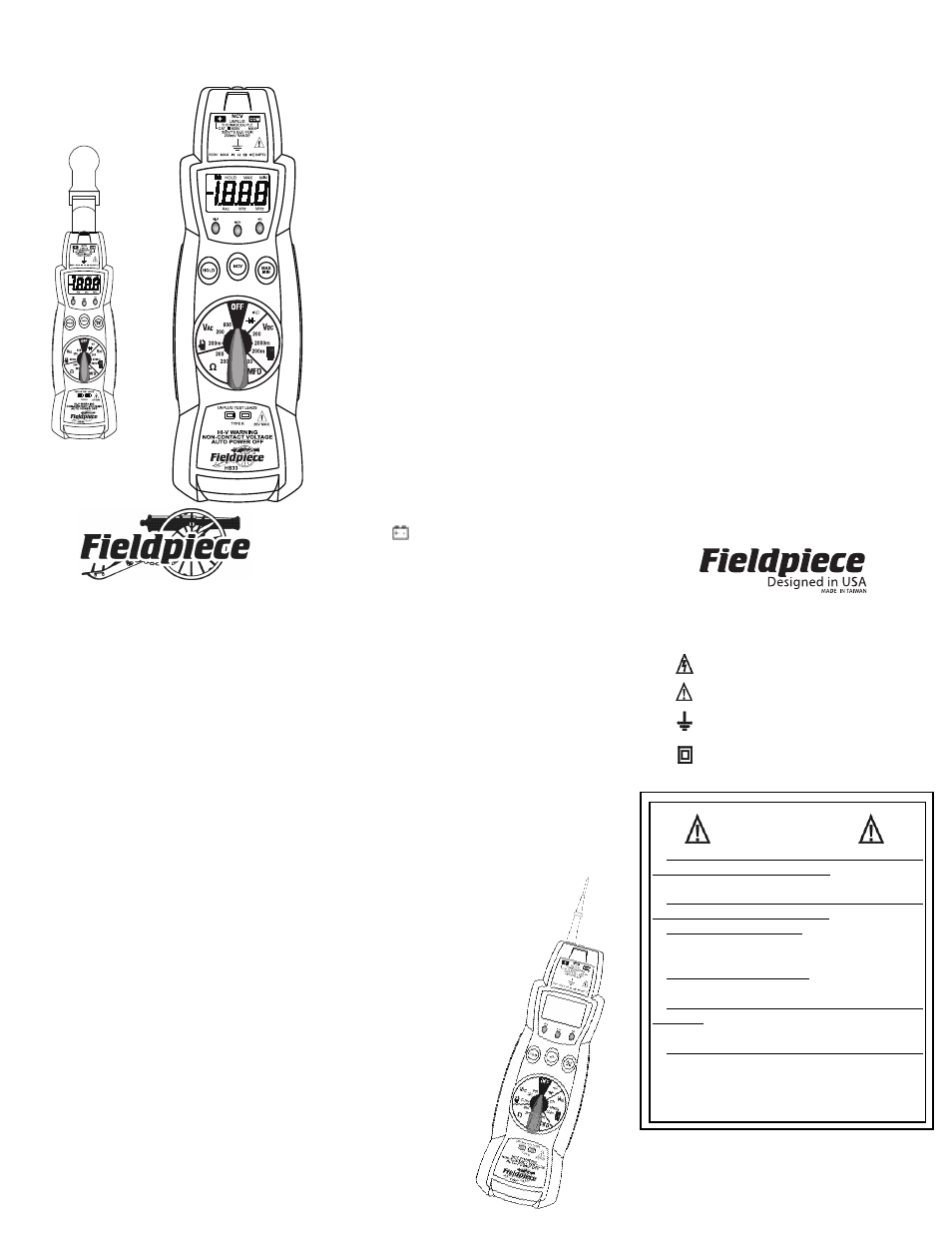

Fieldpiece HS32-33 MEDIDOR TIPO BARRA DIGITAL - Manual

MEDIDOR TIPO BARRA DIGITAL
MODELOS: HS32, HS33
MANUAL DEL OPERADOR
Sujetador
magnético
incorporado.
Para su seguridad...
General: desconecte los conductores de prueba
antes de abrir el estuche. Inspeccione los conduc-
tores de prueba en busca de daños al material de
aislamiento o metal expuesto. Reemplace si observa
algo sospechoso. Nunca se conecte a tierra cuando
efectúe una medición eléctrica. No toque tubos
metálicos expuestos, tomacorrientes, elementos de
instalación, etc., que podrían estar haciendo tierra.
Mantenga su cuerpo aislado, sin hacer contacto a
tierra, usando ropa seca, zapatos de caucho, tapete
de hule o algún material aislante aprobado. Al
desconectar un circuito, desconecte el conductor
"ROJO" primero, luego el conductor común. Trabaje
con otras personas. Haga las pruebas con una
mano. Apague la alimentación del circuito que va a
probar antes de cortar, desoldar o abrir el circuito.
Mantenga sus dedos detrás de los protectores de
dedo de las sondas. No mida la resistencia cuando el
circuito está energizado. No aplique una potencia
mayor al voltaje nominal entre la entrada y la tierra.
Todas las pruebas de voltaje: todos los rangos
de voltaje soportan hasta 600 V. No aplique más de
600 V CC o 600 V CA.
Pruebas de corriente alterna: desconecte el
medidor del circuito antes de apagar cualquier induc-
tor, incluso motores, transformadores y solenoides.
Los transitorios de alta tensión pueden dañar el
medidor sin posibilidad de reparación. No use
durante tormentas eléctricas.
Mantenimiento
Limpie el exterior con un paño seco y limpio. No
utilice líquidos.
Reemplazo de la batería: cuando el multímetro
muestre " ", se debe reemplazar la batería.
Desconecte y desenchufe los conductores, apague
el medidor y retire la cubierta de la batería.
Reemplace la batería por otra batería 1604 de 9 V
tipo NEDA .
Fieldpiece Instruments, Inc.
1900 E. Wright Circle
Anaheim, California, 92806
United States
+1 714 634 1844
www.fieldpiece.com
Voltaje sin contacto
Con la paleta de NCV (voltaje sin contacto) roja en
la punta del medidor cerca de un voltaje de CA, opri-
ma y mantenga el botón NCV (voltaje sin contacto).
El LED de NCV se encenderá y el indicador acústico
emitirá una señal acústica. Mientras más cerca del
voltaje de CA, más fuerte será la señal acústica. La
función NCV es bastante sensible como para detec-
tar 24 V CA en termostatos.
Indicador de alto voltaje
En cualquier rango de V CA/V CC, cuando toque
un voltaje mayor a 30 V, el indicador acústico emitirá
una señal acústica y el LED rojo de alto voltaje
parpadeará. ¡TENGA CUIDADO!
Capacitancia
Para capacitores de arranque y de ignición.
Desconecte primero el capacitor de la alimentación.
Cortocircuite los terminales para descargar los
capacitores. Desconecte cualquier resistor que
podría estar entre los terminales del capacitor.
MIN/MAX y HOLD
Oprima MIN/MAX una vez para comenzar a regis-
trar MIN. y MÁX. Oprima MIN/MAX para seleccionar
la medición actual MÍNIMA o MÁXIMA. Mantenga
presionado durante 2 segundos para salir de la fun-
ción MIN/MAX. Oprima HOLD para retener los datos.
Temperatura (HS33)
Conecte cualquier termopar tipo K directamente al
medidor para medir la temperatura. La medición de
la temperatura será precisa incluso en entornos con
cambios rápidos debido a la excelente compen-
sación de temperatura. Se incluye un termopar. No
requiere adaptador.
Conecte al accesorio expansor de
Fieldpiece
Conecte el accesorio expansor de Fieldpiece
directamente en la parte superior de la serie HS y
conmute al rango indicado por el accesorio.
Calibración de
°F en campo (HS33)
Para precisiones de ±°F, calibre el HS33 a una
temperatura conocida. Un vaso de agua con hielo
estabilizado está muy cerca de 32
°F (0 °C) y es por
lo general muy conveniente, pero se puede usar
cualquier temperatura conocida.
1. Seleccione el rango de 200
°F.
2. Retire la cobertura posterior y sostenga la batería
en su sitio con una banda de goma para que los
terminales estén en contacto.
3. Estabilizar un vaso grande de agua con hielo.
4. Sumerja la sonda de termopar y déjela estabi-
lizarse.
5. Ajuste el VR3 (debajo de la batería) para acer-
carse a 32 °F (0 °C), luego ajuste el VR1 (a la
derecha de la batería) para estar dentro de 0.1 °F
(0.05 °C) de 32 °F (0 °C).
6. Para calibrar en °C, cierre la conex-
ión puente que está justo debajo del
VR1.
Detecte fácilmente el
cable con corriente
La función voltaje sin contacto se
puede usar junto con una punta de
la sonda para encontrar el cable
que tiene corriente. Con el medi-
dor en posición APAGADO,
coloque la punta de la sonda en
el conector rojo como se mues-
tra abajo. Mantenga presiona-
do el NCV (voltaje sin contac-
to) mientras toca cada cable;
escuchará un zumbido más
fuerte cuando haya tocado
un cable con corriente.
Símbolos que se utilizan:
Precaución, riesgo de descarga eléctrica
Precaución, consulte el manual.
Tierra
Doble aislamiento
ADVERTENCIAS
DESCONECTAR Y DESENCHUFAR LOS
CONDUCTORES DE PRUEBA antes de abrir el
estuche.
PROBAR LA FUNCIÓN NCV EN UN CABLE
CON CORRIENTE CONOCIDO antes de usar.
NO APLIQUE VOLTAJE mayor a 30 V CA o
60 V CC al termopar o a los enchufes cuando el
selector giratorio esté en posición OFF.
RETIRE EL TERMOPAR cuando realice las
mediciones de voltaje.
DESCONECTE LOS CONDUCTORES DE
PRUEBA cuando realice mediciones de tempe -
ratura.
NO APLIQUE VOLTAJE A LOS ENCHUFES
cuando el selector giratorio está en microampe-
rios. Incluso bajos voltajes pueden causar sobre-
carga de corriente y fundir el fusible. Reemplace
el fusible fundido para recuperar la función.
P/N: 7000-1659
v14
