6 PARTIDOR DE TRONCOS
Sección
FUNCIONES Y CONTROLES
Al entender la operación de su máquina logrará resultados óptimos con su máquina. Las siguientes descripciones definen las
funciones y controles de su máquina.
3
1. Cadenas de seguridad del enganche: Las cadenas de
seguridad se usan durante el remolque para evitar que
la máquina se separe completamente del vehículo de
remolque en caso de que el acoplador se desenganche
de este último. Cruce las cadenas de seguridad debajo
del enganche y conéctelas al vehículo de remolque.
2. Gato de enganche: Manténgalo siempre en la posición
UP (ARRIBA) y alejado del suelo cuando la máquina está
en movimiento. Durante el uso, colóquelo en la posición
DOWN (ABAJO) sobre una superficie nivelada.
3. Bomba hidráulica: La bomba proporciona potencia
hidráulica al sistema.
4. Tanque de fluido hidráulico: El sistema hidráulico en
este Partidor de Troncos viene llena de líquido tipo
transmisión automática de alto rendimiento (ATF) para
acomodar el funcionamiento en temperaturas inferiores
de 32 grados F (0 grados C). Al añadir o reemplazar
ATF, use un producto calificado Dexron® III o Mercon®.
Revise el líquido sobre una superficie plana con el
soporte del gato en la posición hacia abajo.
5. Área de partido: Coloque los troncos que va a cortar en el
área de partido. Mantenga todo el cuerpo alejadas del área
de partido cuando la cuña de partir esté en movimiento.
6. Cuña de partir: La cuña de partir está conectada al ariete
del cilindro hidráulico.
7. Palanca de control del partidor de troncos: Lleve la
palanca hacia el área de partido para extender el ariete
del cilindro hidráulico. Tire de la palanca alejándose del
área de partido para retraer el brazo. La palanca regresará
automáticamente a la posición neutra cuando el ariete
esté plenamente retraído.
8. Cilindro hidráulico: Extienda y retraiga el ariete del
cilindro hidráulico con la palanca de control del partidor
de troncos.
9. Placa del desmonte de troncos: Empuja madera de la
cuña cuña como se retrae.
10. Motor de la placa de protección: Protege el motor de
cayendo registro pieces.a do rachador de lenha
11. Brace Cilindro

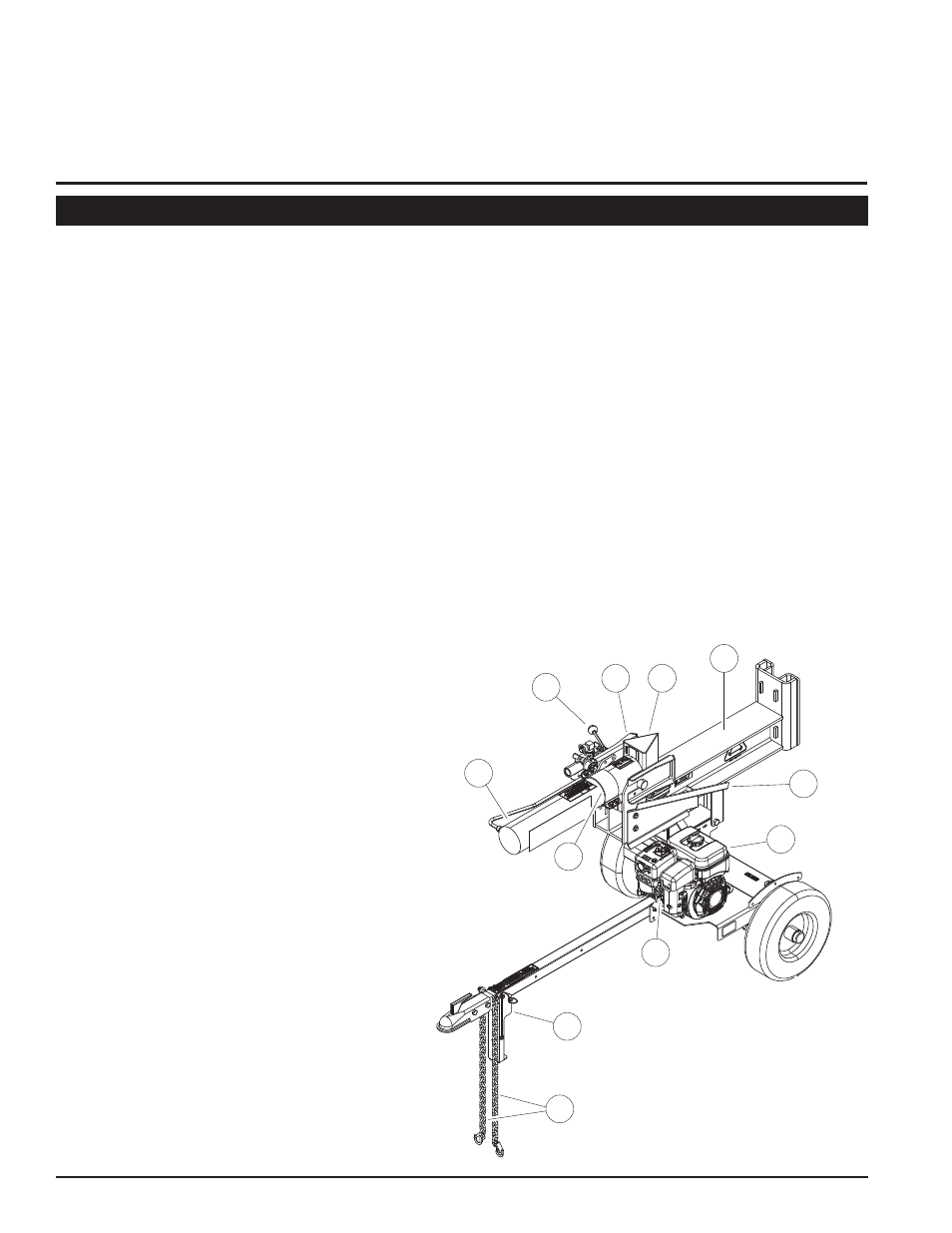

3.1 CONTROLES
Modelo ilustrado LS27
1
2
3
4
5
6
7
8
9
10
11
