CHIPEADORAS/TRITURADORAS DE 3 PULGAS 18
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.
ADVERTENCIA
5.11 RETIRO/REEMPLAZO DE CORREA(S)
1. Retire la protección de la correa, la guía superior de la correa
(6) y la protección inferior de la correa (5).
2. Retire la polea loca (2).
3. Deslice la correa de accionamiento fuera de las poleas de
la correa.
4. Inspeccione el desgaste de las poleas. Reemplace las poleas
si están agrietadas o gastadas de modo tal que el área de
contacto de la correa no esté parejo y plano.
5. Coloque la nueva correa sobre las poleas. No fuerce o intente
hacer palanca con la correa sobre las poleas ya que esto
puede ocasionar una ruptura del cordón.
6. Vuelva a instalar la polea loca, asegurando que la correa
esté sobre el borde externo de la polea loca.
7. Verifique todas las poleas para garantizar que estén
correctamente alineadas.
8. Reemplace todas las protecciones y guías.
1
2
3
4
5
6

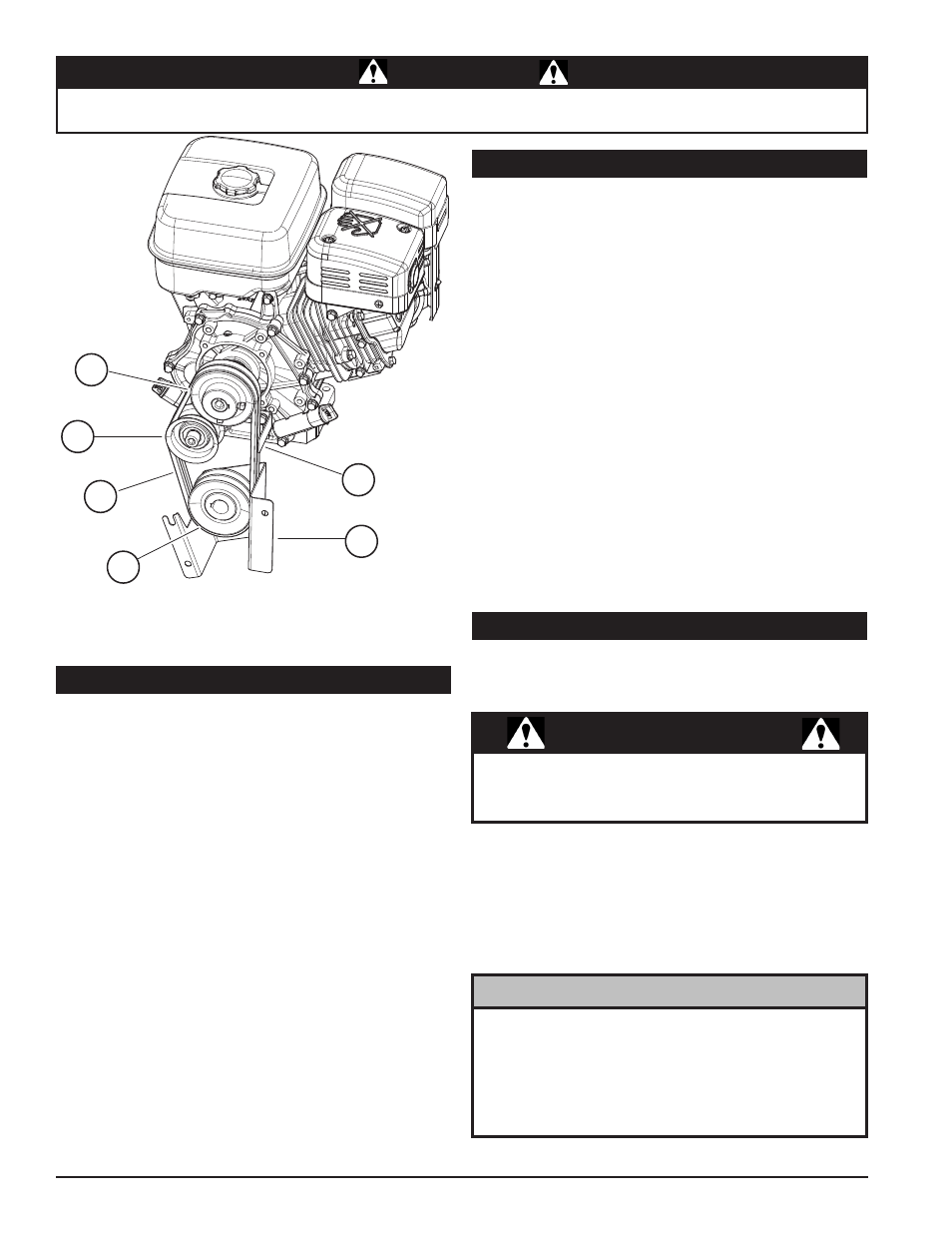

Figura 5.9, Accionamiento de correa de banda doble
Modelos de accionamiento de correa de banda doble incluyen a
SC3265 (ilustrado) y SC3342
5.12 RETIRO DEL ROTOR
5.13 LUBRICACIÓN
1. Cojinete del lado del motor (Figura 5.10)
2. Cojinete del lado del conducto (Figura 5.11)
3. Ruedas derecha e izquierda. (Figura 5.12).
1. Retire la puerta/protección de descarga, la criba de descarga
y la tapa del extremo del eje del rotor en el lado del conducto
de la máquina.
2. Afloje los tornillos de fijación del collarín de sujeción que
sostienen el cojinete del lado del conducto sobre el eje del
rotor.
3. Con un punzón y un martillo, dé golpecitos en el collarín de
sujeción en dirección opuesta a la rotación normal hasta que
esté suelto, y retire el collarín de sujeción y el cojinete.
4. Retire la protección superior, la guía superior de la correa y
la protección inferior de la correa para permitir el acceso al
cojinete del lado del motor.
5. Retire la correa de accionamiento.
6. Afloje los tornillos de sujeción que sostienen la polea de la
correa sobre el eje del rotor y retire la polea.
7. Repita los pasos 2 y 3 en el cojinete del rotor del lado del
motor.
8. Retire los pernos que sujetan la tapa del conducto de la
chipeadora al bastidor y retire la tapa del conducto de la
chipeadora.
9. Retire el rotor.
Engrase los siguientes puntos cada 50-100 horas de
tiempo de operación:
Verifique el estado de la correa de accionamiento anualmente o
después de cada 25 horas de operación, lo que ocurra primero.
Si la correa de accionamiento está agrietada, deshilachada o
gastada, reemplácela. Para reemplazar o ajustar la correa de
accionamiento, proceda como se indica:
IMPORTANTE
Las grasas con base de poliuria y de litio no son
compatibles. La mezcla de los dos tipos de grasa puede
provocar fallas prematuras.
Lubrique la máquina en forma periódica con grasa con
base de litio. Las condiciones de trabajo extremas
requerirán un engrase más frecuente.
NOTA
No engrase los cojinetes excesivamente. El exceso
de llenado puede contribuir a que se produzca calor
excesivo y/o que se levanten las juntas. Agregue
la grasa lentamente ejerciendo una leve presión.
Siempre que sea posible, gire el cojinete lentamente
mientras lo lubrica.
