CHIPEADORAS/TRITURADORAS DE 3 PULGAS 14
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.
ADVERTENCIA
5.2 MANTENIMIENTO DE LAS CUCHILLAS
CHIPEADORAS
¡Las cuchillas chipeadoras son filosas! Sea precavido
al trabajar en la máquina para evitar lesiones.
ADVERTENCIA
5.4 AFILADO DE LAS CUCHILLAS
5.3 RETIRO DE LAS CUCHILLAS
CHIPEADORAS

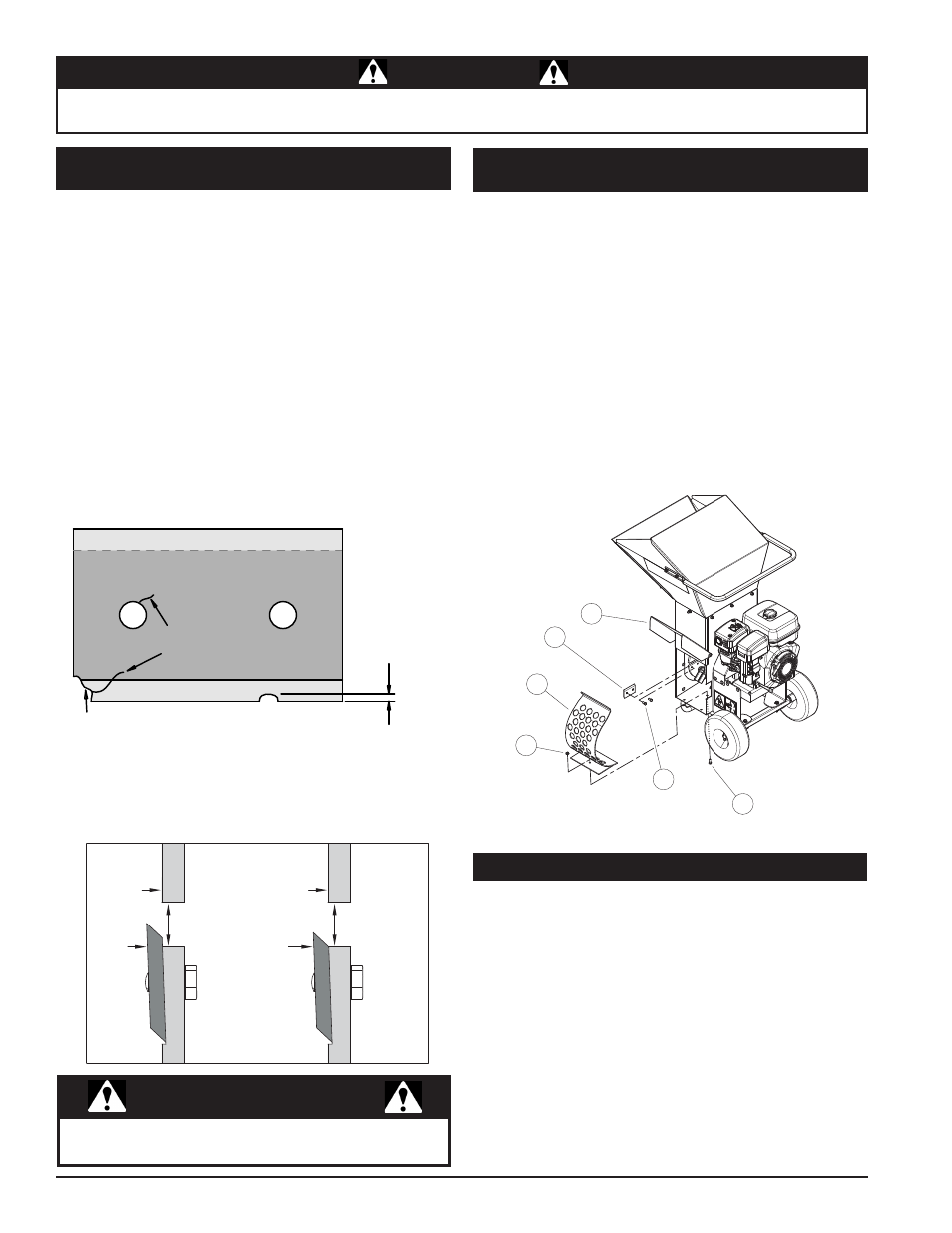

Ver ejemplo en la Figura 5.1.
1. Levante la puerta/protección de descarga (1). En los modelos
en conformidad con CE, retire el montaje de descarga.
2. Retire el perno de 5/16 x 7/8 pulg. (8 x 22 mm) y la tuerca
con reborde (3) que sostiene la criba de la trituradora (4)
a la parte inferior del bastidor. Retire la criba de descarga
de la parte inferior y rote la parte superior hacia abajo para
quitarla.
3. Retire los dos tornillos hexagonales (5) de 5/16-18 x 5/8 pulg.
(8 mm-18 x 16 mm) que sujetan la cuchilla chipeadora (6) al
rotor. Repita la operación para la otra cuchilla.
4. Inspeccione las cuchillas para ver si hay grietas o mellas. Si
se presentan grietas, reemplace las cuchillas. Si no se puede
eliminar el mellado afilando la cuchilla, reemplácela. Solicite
el kit de cuchillas 70738 para tareas de servicio.
MELLA MAYOR
QUE 1/8 PULG.
(3 mm)
GRIETA MAYOR
QUE 1/8 PULG.
(3 mm)
ESQUINA
ROTA
5.1, Retiro e instalación de la cuchilla
RANURA
DE PICADO
NUEVA
CUCHILLA
DISCO DE
CHIPEADORA
LA CUCHILLA
ES DEMASIADO
CORTA; DEBE
REEMPLAZARSE
DISCO DE
CHIPEADORA
RANURA
DE PICADO
1
2
3
4
5
6
Las cuchillas chipeadoras con el tiempo se desafilarán,
dificultando el picado y agregando un esfuerzo adicional
a la máquina. VERIFIQUE EL FILO DE LAS CUCHIL-
LAS CADA 5 - 15 HORAS DE OPERACIÓN Y AFÍLELAS
SEGÚN SEA NECESARIO.
Es necesario afilar las cuchillas si:
• La máquina vibra intensamente al alimentar el material en la
chipeadora.
• Las ramas de diámetro pequeño no se introducen solas.
• Las astillas se descargan de manera despareja o presentan
colas fibrosas, especialmente al picar ramas verdes.
Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. Reemplace la cuchilla si:
• Hay grietas, esquinas rotas o mellas mayores que 1/8 pulg.
(3 mm) (ver abajo).
• La base del filo cortante está gastada o ha sido afilada nueva-
mente de modo que ya no se extiende más allá de la ranura
chipeadora (ver abajo). Para realizar tareas de servicio,
solicite el kit de cuchillas 70738.
Las cuchillas se pueden amolar en una amoladora de
banco o las puede amolar un profesional. Para realizar
tareas de servicio, solicite el kit de cuchillas 70738.
1. Nunca afile o amole las superficies de montaje de las
cuchillas. Esto hará que gire el filo y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.
2. Vuelva a amolar el borde en ángulo de las cuchillas
chipeadoras a 45 grados (Figura 5.2). Asegúrese de usar
algún tipo de accesorio para sostener la cuchilla debidamente
en el ángulo correcto.
3. Sea cuidadoso en el amolado de modo que la cuchilla no se
recaliente y cambie de color. Esto eliminará las propiedades
del tratamiento térmico.
4. Use tiempos de amolado cortos y enfríe con agua o algún
tipo de refrigerante líquido.
