SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
1. Retire la puerta de descarga quitando el perno de retención
que fija la puerta de descarga al cuerpo de la chipeadora.
2. Retire los dos pernos y tuercas de 5/16” (8 mm) x 3/4” (19
mm) que sujetan la criba de descarga al bastidor. Tire de la
parte inferior de la criba de descarga hacia afuera para girar
la criba retirándola del reborde.
3. Limpie la basura o los residuos del área de la criba.
4. Coloque el reborde superior de la criba de descarga dentro
de la ranura del declive superior del cuerpo de la chipeadora
y gire la criba de modo que los agujeros de los pernos se
alineen con los agujeros en el cuerpo de la chipeadora.
5. Vuelva a instalar los pernos y aplíqueles un par de torsión
de 17 lb pie.
6. Reemplace la puerta de descarga.
1. Retire la puerta de descarga, la criba de descarga, las protecciones
de correa y la tapa del extremo del eje del rotor.
2. Afloje los manguitos roscados que sostienen la polea de
accionamiento al eje y retire la polea.
3. Afloje el tornillo de fijación de los collarines de sujeción. Use
un punzón y un martillo, dé golpecitos en los collarines de
sujeción en dirección opuesta a la rotación normal. Retire los
collarines de sujeción.
4. Afloje el tornillo de fijación del centro del montaje del rotor.
5. Retire los dos pernos de 3/8” (10 mm) x 1/2” (13 mm) que
atraviesan el eje del rotor.
6. Con una maza de caucho o cualquier otro martillo suave,
accione el eje hacia el lateral del conducto de la chipeadora
de la máquina.
7. Una vez retirado el eje, el montaje del rotor se podrá retirar
a través de la abertura de descarga.
8. Para facilitar la instalación, alise los pivotes o las marcas
ocasionadas en el eje por los tornillos de fijación. Limpie el eje
tanto como sea posible antes de instalarlo en la máquina.
5.10 DESPEJE DE UN ROTOR TAPONADO
5.11 RETIRO DEL ROTOR

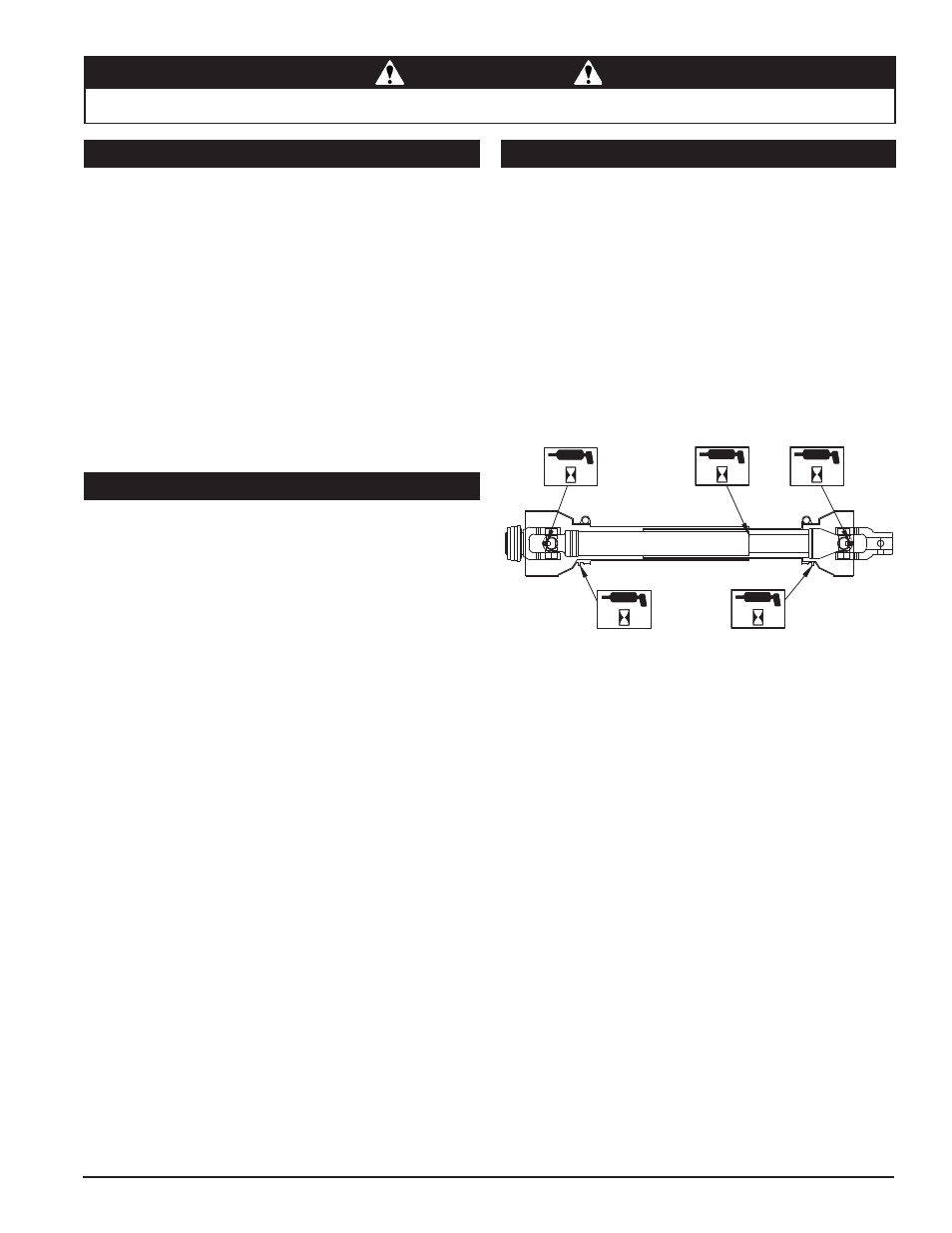

5.12 LUBRICACIÓN DE PTO
8 h 8 h 8 h
8 h 8 h
1. Lubrique los muñones transversales de PTO cada 8 horas.
Asegúrese de que la grasa se elimina a través de los cuatro
cojinetes.
2. Lubrique los tubos internos de la PTO cada 8 horas. Los
miembros telescópicos deben estar lubricados para funcionar
con éxito. Los miembros telescópicos sin accesorios se
deben desarmar y se debe agregar grasa manualmente
con un cepillo.
3. Lubrique cada 8 horas el cojinete de sujeción de la placa
protectora de la PTO. Las boquillas moldeadas sobre la
protección cerca de cada cojinete de protección están
diseñadas como accesorios para engrase y deben ser
lubricadas cada 8 horas de operación.
