CHIPEADORAS/TRITURADORAS DE 5 PULGADAS 12
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
1. Retire la puerta de descarga y la criba de descarga.
2. Retire la cubierta de acceso del lateral trasero.
3. Trabaje con un eje de cuchillo por vez. Retire el perno y
tuerca #10-24 del eje del cuchillo y de la descarga. No los
vuelva a usar.
4. Con un punzón y un martillo, accione el eje del cuchillo
a través del agujero de acceso en la parte trasera de la
máquina.
5. Retire los intermediarios y los cuchillos trituradores.
Tenga en cuenta el orden en el que los intermediarios
estaban instalados en los ejes para volver a colocarlos
en las posiciones originales. Si los intermediarios y los
cuchillos no están correctamente instalados, el rotor
estará desbalanceado y la acción de trituración no será
adecuada.
6. Invierta o reemplace los cuchillos y vuelva a montarlos en
el rotor. Instale un nuevo perno y tuerca #10-24 a través
del intermediario y el eje. Aplique un par de torsión de 36
lb pulg.
7. Repita la operación para los ejes restantes.
8. Reemplace la cubierta de acceso trasera, la criba de
descarga y la puerta de descarga. Aplique a todos los pernos
de 5/16” (8 mm) un par de torsión de 17 lb pie.
Los cuchillos trituradores con filo de sierra está diseñados
para brindar una larga vida útil y se los puede dar vuelta si se
desafilan. Asegúrese de que los cuchillos y los intermediarios
estén instalados adecuadamente para mantener el equilibrio
del rotor.
Consulte el manual de partes sobre el kit de cuchillos trituradores.
Para retirar los cuchillos o para instalar un nuevo kit para la
trituradora, proceda como se indica.
Verifique el estado de las correas de accionamiento anualmente
o cada 50 horas de operación, lo que ocurra primero. Reemplace
la correa si está agrietada, deshilachada o gastada. Para
reemplazar la correa, proceda como se indica:
5.8 REEMPLAZO DE LOS CUCHILLOS
TRITURADORES
5.9 REEMPLAZO DE CORREA DE ACCIO-
NAMIENTO
El filo de sierra de los cuchillos trituradores debe estar
orientado en la misma dirección que el filo cortante de las
cuchillas chipeadoras.
No vuelva a utilizar la tuerca y el perno No.10-24 usados.
Nunca vuelva a usar ejes o intermediarios si presentan
signos de desgaste o mal uso. Siempre instale partes nuevas
al reparar.
ADVERTENCIA
1. Retire del tractor el escudo y el eje de PTO y desconecte la
máquina del enganche de 3 puntos.
2. Retire el escudo redondo conectado a la protección de la
correa que cubre el eje de PTO quitando las dos tuercas de
5/16”( 8 mm).
3. Retire el eje de PTO aflojando los dos tornillos de fijación y
deslizando el eje del cuerpo de la chipeadora.
4. Afloje los pernos que fijan los cojinetes de soporte del eje
transversal al cuerpo de la chipeadora.
5. Deslice el eje transversal hacia el bastidor y quite la correa
de las poleas.
6. Instale la nueva correa y asegúrese de que las poleas estén
alineadas. En caso contrario, ajústelas.
7. Aleje el eje transversal del bastidor hasta que la deflexión
de la correa sea de 7/16” (11 mm) cuando se coloque una
carga de 20 lb (9 kg) contra la correa. Asegúrese de que el
eje transversal está alineado paralelo al eje del rotor antes
de apretar los pernos que fijan los cojinetes de soporte al
bastidor de la chipeadora.
8. Vuelva a instalar los escudos y las protecciones de la correa.
Instale el eje de PTO y apriete los dos tornillos de sujeción.
Instale la protección de PTO.

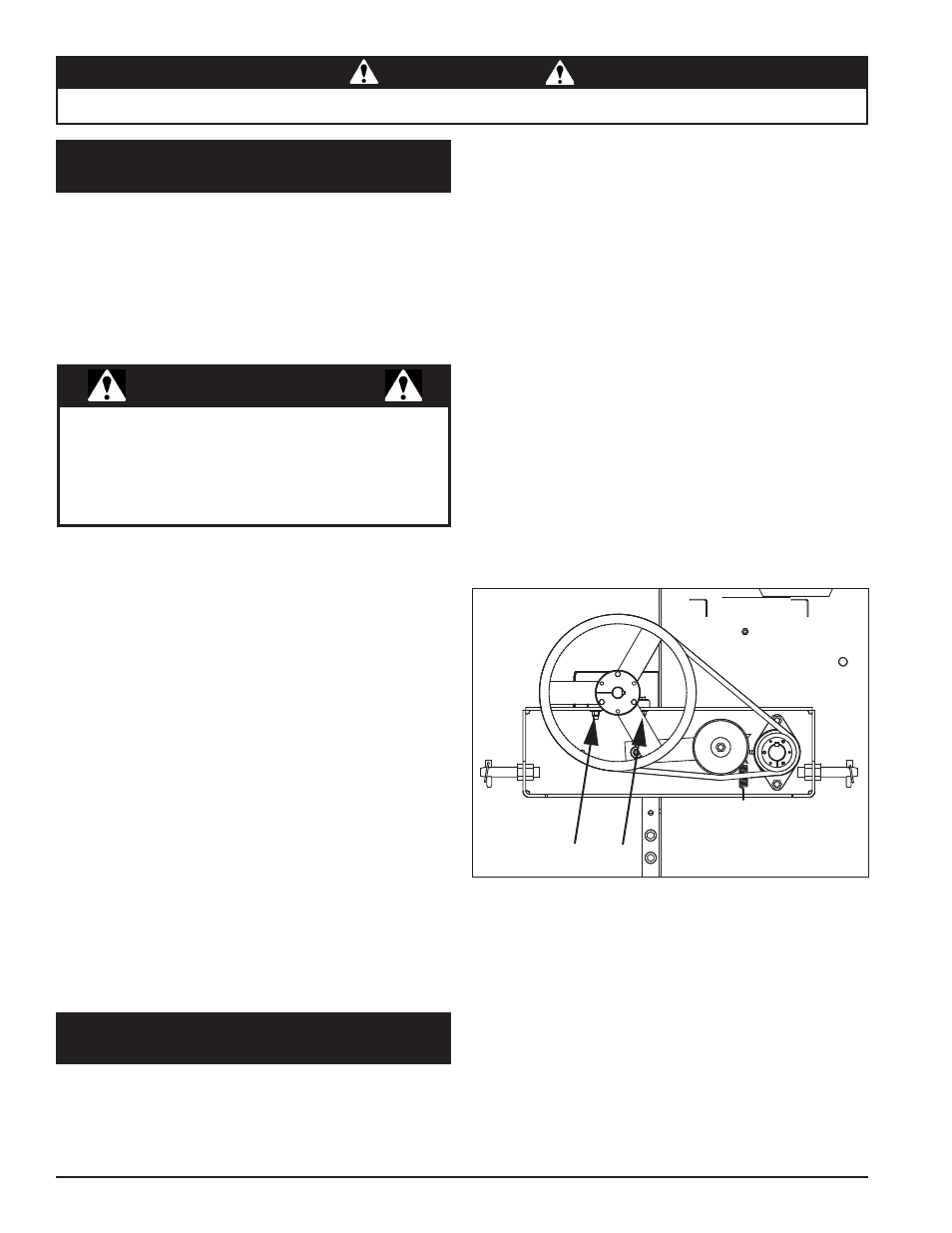

Figura 5.3 - Pernos del eje transversal
