CHIPEADORA DE 5 PULGADAS
13
ESP
AÑOL

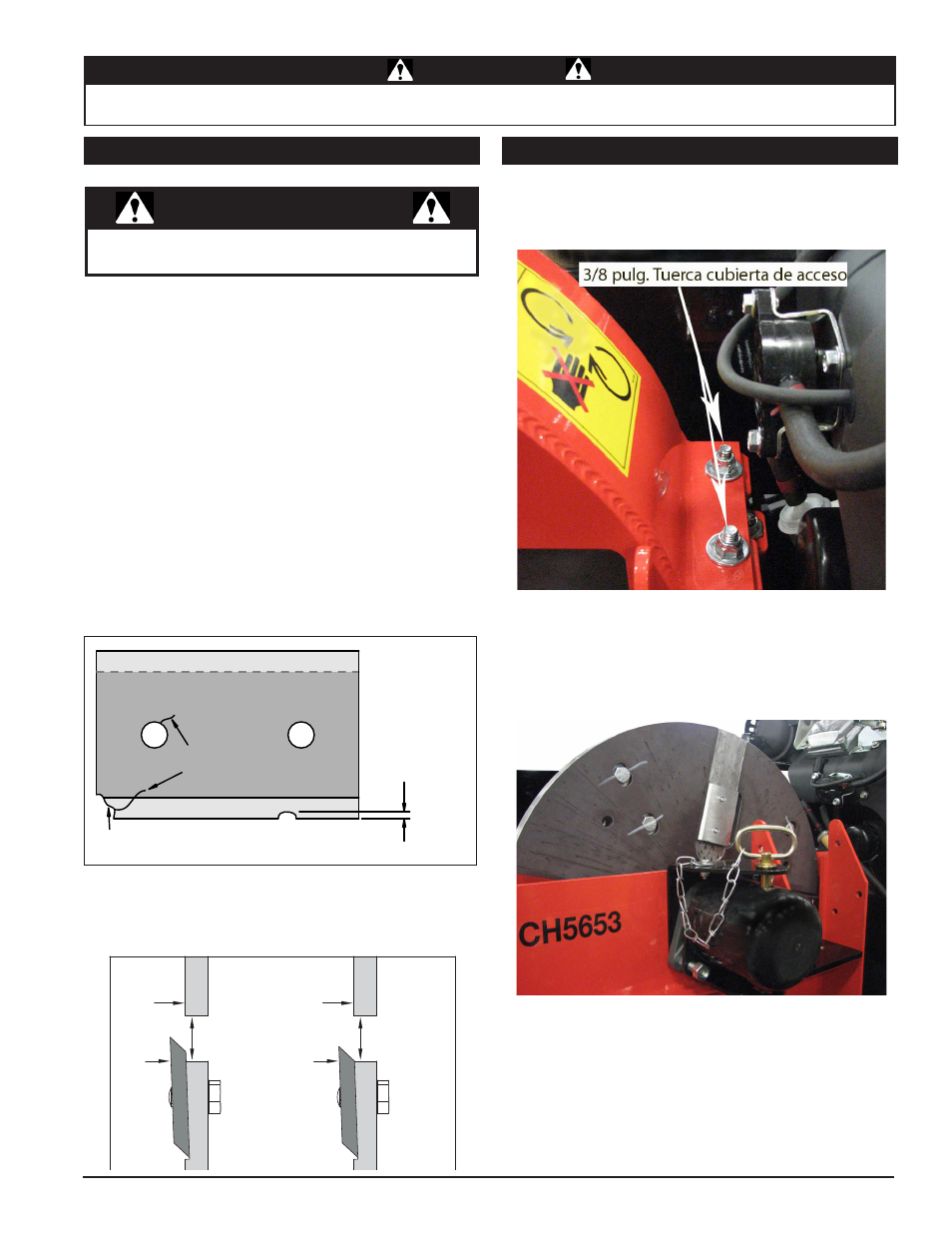

SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
5.2 CUCHILLAS CHIPEADORAS 5.3 RETIRO DE LAS HOJAS
¡Las cuchillas chipeadoras son filosas! Sea precavido al
trabajar en una máquina para evitar lesiones.
ADVERTENCIA
Las cuchillas chipeadoras eventualmente se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a la
máquina. VERIFIQUE EL FILO DE LAS CUCHILLAS CADA
5 - 15 HORAS DE OPERACIÓN Y AFÍLELAS SEGÚN SEA
NECESARIO.
Es necesario afilar las cuchillas si:
• La máquina vibra intensamente al ingresar material en
la chipeadora.
• Las ramas de diámetro pequeño no se introducen
solas.
• Los trozos se descargan de manera despareja o
presentan colas fibrosas, especialmente al trocear
ramas verdes.
Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. Reemplace la cuchilla si:
• Hay grietas, esquinas rotas o mellas mayores que 1/8”
(3 mm) (ver abajo).
• La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que ya no se extiende más allá
de la ranura troceadora (ver abajo).
MELLA MAYOR
QUE 1/8” (3 mm)
GRIETA MAYOR
QUE 1/8” (3 mm)
ESQUINA
ROTA
DISCO DE
CHIPEADORA
NUEVA
CUCHILLA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE
RANURA
DE PICADO
Para retirar las hojas chipeadoras:
1. Retire los dos 8.3 pulgadas tuercas de fijación que sujetan
la cubierta de acceso (ver Figura 5.1) para el cuadro
principal.
Figura 5.1, Cubierta de acceso del rotor
Figura 5.2, Pasador de bloqueo del rotor asegurar en su lugar
2. Retire el perno para acceder al rotor. Incline la cubierta de
acceso para permitir el acceso al rotor. Gire el rotor de modo
que los pernos que sujetan una hoja chipeadora estén bien
accesibles y bloqueo del rotor en su lugar con el perno de
la cerradura.
3. Retire los pernos de 5/16 pulg. (8 mm) que sujetan la hoja
chipeadora. Repita la operación para las otras cuatro hojas.
Las cuatro hojas chipeadoras tienen dos filos por hoja y se
pueden invertir una vez cada una antes de afilarlas. Si no
se han usado ambos lados de la hoja, retírelos e invierta las
hojas chipeadoras.
4. Vuelva a instalar las hojas chipeadoras y y el par de 25
pies-lbs.
