Digi-Star Model EZ3200/EZ3200V/EZ3200V RC 2. Mounting en connection
3
! copyright - 24.10.2001

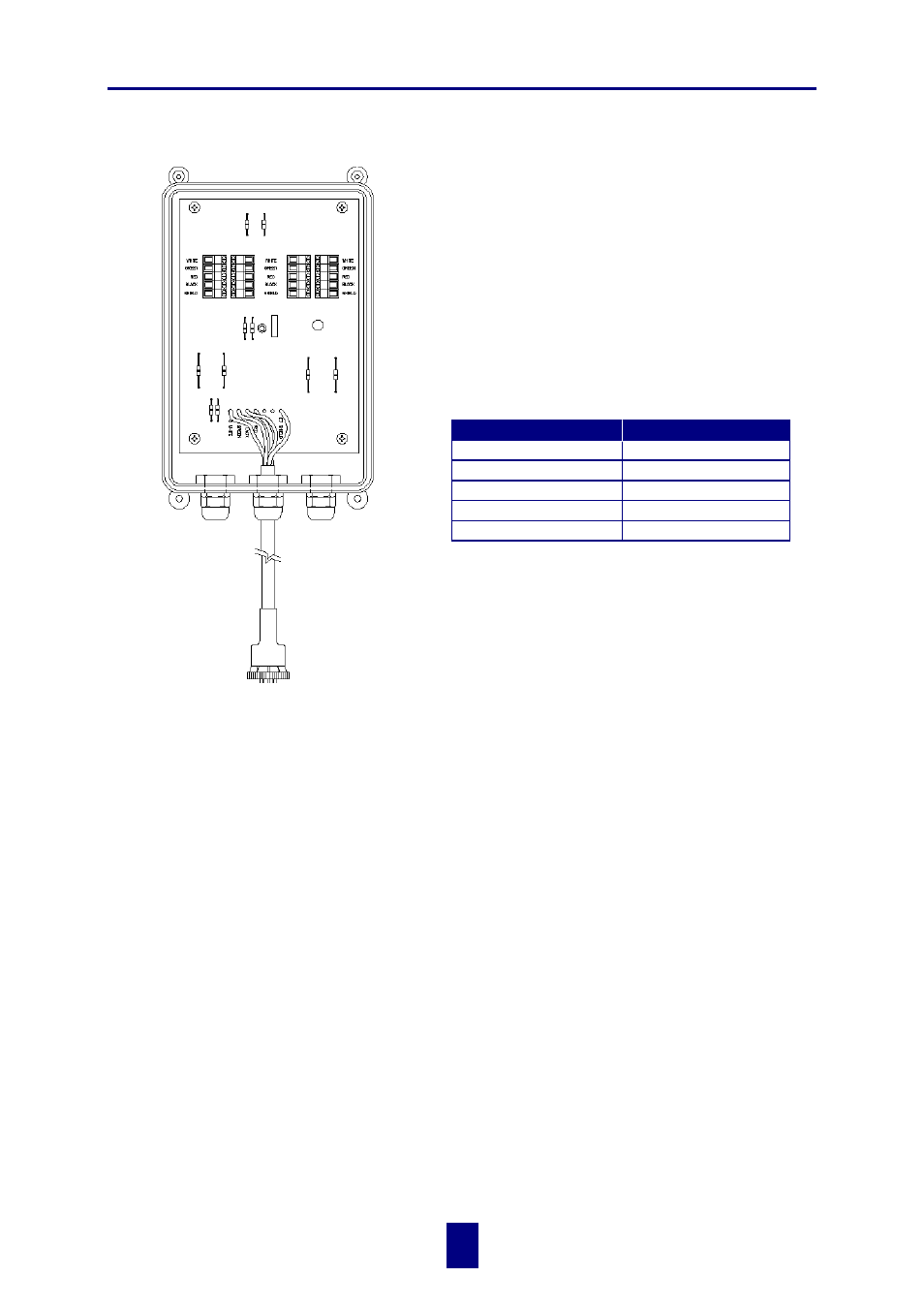

MONTAJE DE BARRAS DE PESAJE
El indicador se ha creado para trabajar con
captadores de flexión. El sistema está equipado con
un cable J-BOX, que va del indicador de peso a la
caja de conexión de las barras de peso. Cables
alargadores de diferentes medidas puede obtenerlos
por medio de su proveedor.
Las barras de peso se enchufan conectando el cable
de la caja de conexión al conector J902 que se
encuentra en la placa de fondo del indicador de peso.
Conecte los cables de las barras de peso a la caja de
conexión, como está indicado aquí abajo.
! Siga el color en la tarjeta de conexión para
asegurarse de una buena conexión de las barras
de peso.
PROTECCION CONTRA EL RAYO
Protección extra se puede alcanzar con la instalación correcta de espigas de tierra.
Contacte para ello con su proveedor.
MANUAL TECNICO
Se puede recibir un manual técnico pidiéndolo. Contacte con su proveedor.
BLANCO SEÑAL +
VERDE SEÑAL -
ROJO ALIMENTACIÓN +
NEGRO ALIMENTACIÓN -
PROTEGIDO PROTEGIDO
Color del borno Descripción
al J902 conector del indicador
