Digi-Star Model EZ3200/EZ3200V/EZ3200V RC 2. Montaje e instalación
2
! copyright - 24.10.2001
2. Montaje e instalación
MONTAJE DEL INDICADOR DE PESAJE
Se puede montar el indicador de peso fácilmente a un soporte de montaje suspendiendo la parte
superior sobre la placa y la parte inferior sujetándola con dos tornillos del tipo (M5 × 16mm).
INSTALACION ELECTRICA
¡Atención!
Retirar el cable eléctrico del indicador de peso antes de que vaya a recargar la batería con un
"recargue rápido". ¡Retirar todos los cables de instalación del indicador de peso antes de que vaya
a soldarlo, si no lo hace puede causar daños irreparables en el indicador de peso!
El cable eléctrico tiene que instalarlo directamente a la batería (del vehículo) o a una corriente
eléctrica regulable. El enchufe eléctrico se conecta al indicador por el conector J901, que se
encuentra en la placa baja del indicador de peso.
Ajuste el cable ROJO del cable de toma a +12VDC; y el cable NEGRO a TIERRA o MASA. El
indicador está protegido por el fusible 4A..

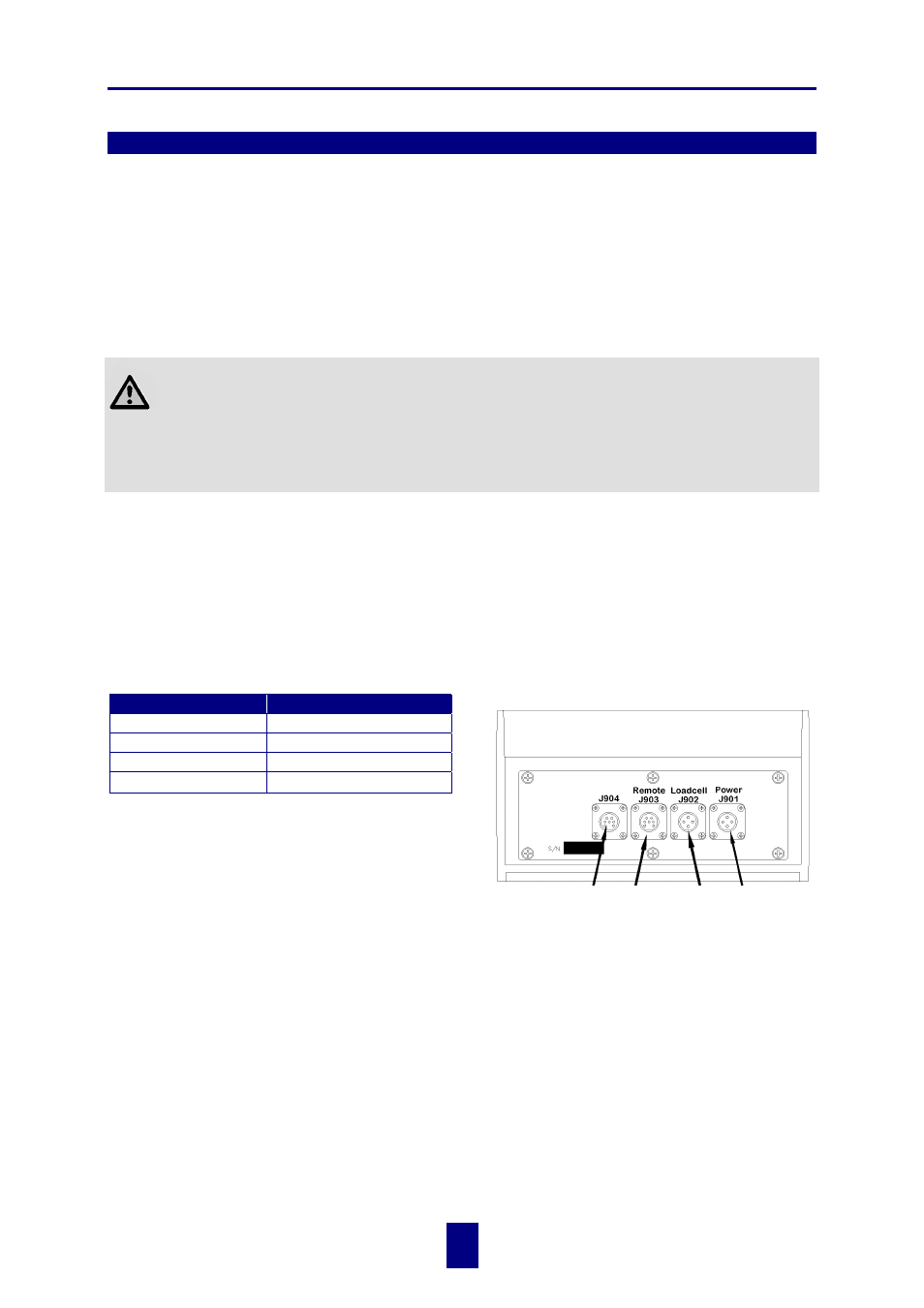

INSTALACION DEL CABLE ELECTRICO INSTALACION CABLES
PLACA INFERIOR
Color de cable Función del cable
ROJO Accu (+12Vdc)
NEGRO TIERRA/MASA
ANARANJADO Salida alarma remota
AZUL Entrada remota
INSTALACION DE LA ALARMA REMOTA
Si se utiliza una alarma remota 12 Vdc, enchufe
entonces la parte de +12Vdc de la alarma al cable
ANARANJADO del cable de toma. la TIERRA de
la alarma al marco (= MASA).
! La salida de alarma está asegurada para una perdida máxima de 10A. La distancia de la
conexión de alarma puede utilizarse para comando por motor, en combinación con un relé.
INSTALACION DE LA ENTRADA REMOTA
Cuando se utiliza la entrada remota, conecte entonces un lado del contacto normalmente abierto o
contacto de relé al cable AZUL del cable de toma; enchufe la otra parte al marco u otra conexión
de TIERRA. Cuando su cable eléctrico no tiene cable azul y desea hacer uso de esta posibilidad,
pregunte entonces a su proveedor por un cable especial. Además existe una caja de control para el
mando del motor y la posibilidad para indicar con antelación por medio del mando a distancia.
Enchufe serial
(opción)
Caja de
conexión
enlace
Pantalla a
distancia
(opción)
Cable
eléctrico
