EZ4600
34 D3716

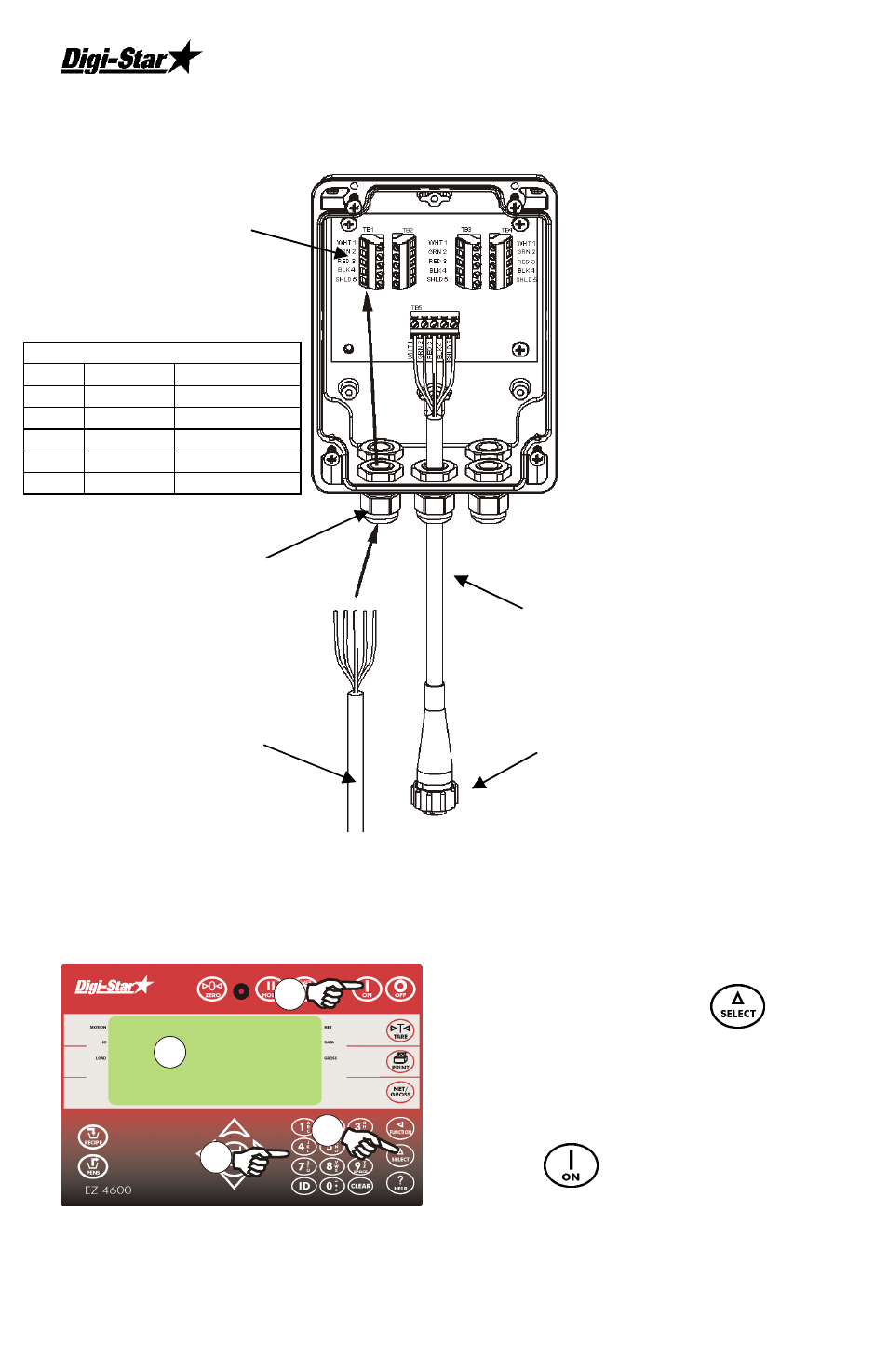

Conecte Celdas de Carga a la J-Box
Figura 2. Conexiones de la J-Box
Cambiar Números de Calibración y Configuración
1. Introduzca 871 y oprima .
2. Indicador muestra SETUP
brevemente y después muestra
un número de 6 dígitos.
Introduzca nuevo número.
3. Oprima .
Siga mismo proceso para cambiar
numero de calibración excepto use
código 872.
Conecte cables de celda
de carga a bloques de
terminal.
Ver Clave de Color de
Cables
Apriete Tuercas
Cable de Celda
de Carga
Cable de J-Box
Clave de Color de Cables
Color Descripción
1 Blanco Señal +
2 Verde Señal -
3 Rojo Excitación +
4 Negro Excitación -
5 Blindaje Blindaje
Conectar al Panel de Base
del Indicador. Ver
Figura 1
146040
1
2
3
1
J-Box Ilustrada con
instalación de 4 Celdas
de Carga
