Manual del Operador
D3716 33
Conexión de Cables

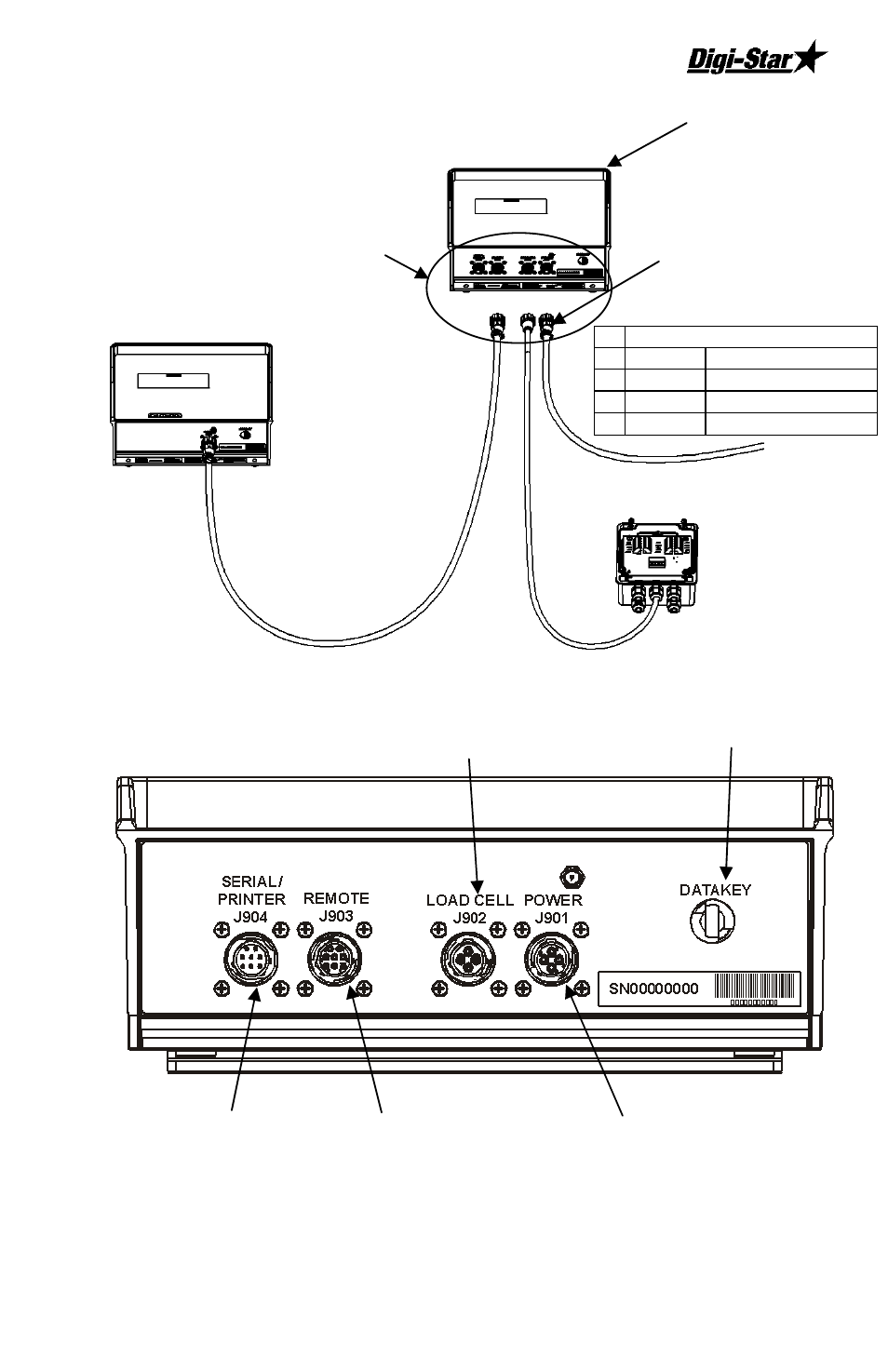

Diagrama de Conexión del Indicador
Figura 1 Conexiones de Cableado del Panel de Base
Indicador Remoto
(Opcional)
Ver Figura 2.
Conexiones
de la J-Box
Cable de Energía
Ver Figura 1
Indicador de
Bascula
Conexión de
Entrada/Salida
Digital
Conexión de
Indicador Remoto
Conexión de
Suministro Eléctrico
Conexiones
de J-Box
Ranura de Inserción de
DataKey
Pin A Suministro Electrico12VDC
1 Rojo +Terminal
2 Negro -Terminal
3 Naranja Salida de Alarma
4 Azul Entrada de Remoto
