Instalación
Conexión de Cables
Indicador de Pesaje
Cable de corriente
Ver figura 1
Pantalla Remota (opcional)
**Los colores de cables en esta table solo
aplican para el cable standard Digi-Star.
Ver figura 4: Conexiones Caja - J

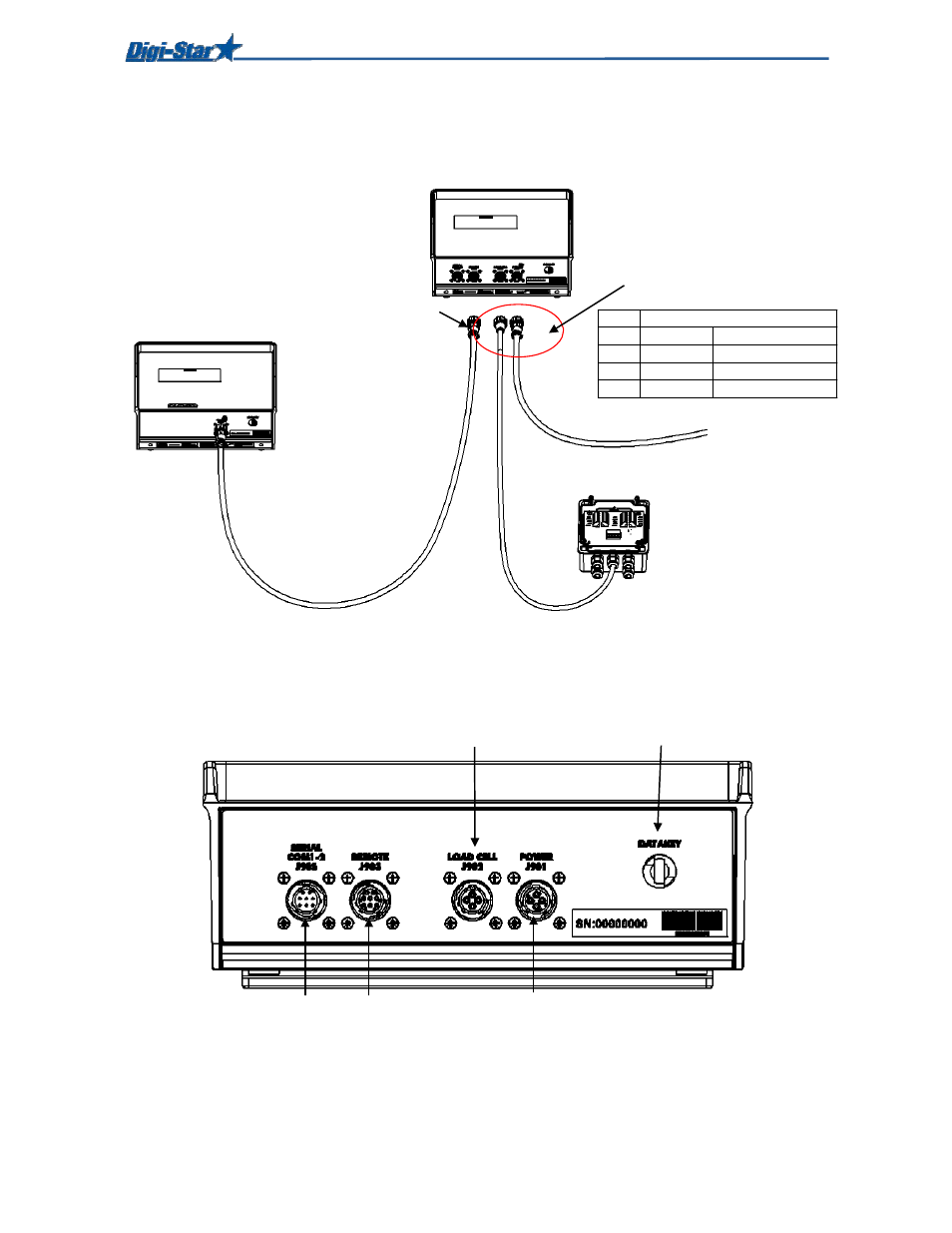

Figura 2: Diagrama de Conexión del Indicador de Pesaje
Conexión a Caja - J Puerto USB
Conexión Digital
De entrada/salida
(opcional)
Conexión a Pantalla
Remota
(opcional) Conexión de cable a
Fuente de Poder
Figura 3: Conexiones de cable del fondo del Panel
37 D3715-ESP Rev E EZ3600 Manual del Usuario
Pin Para Fuente de Poder 12 Vcc
1 Rojo + 12VDC
2 Negro Tierra/Masa
3
Naranja Salida de Relé
4 Azul Entrada Remota
