Manual del Operador
D3715 33

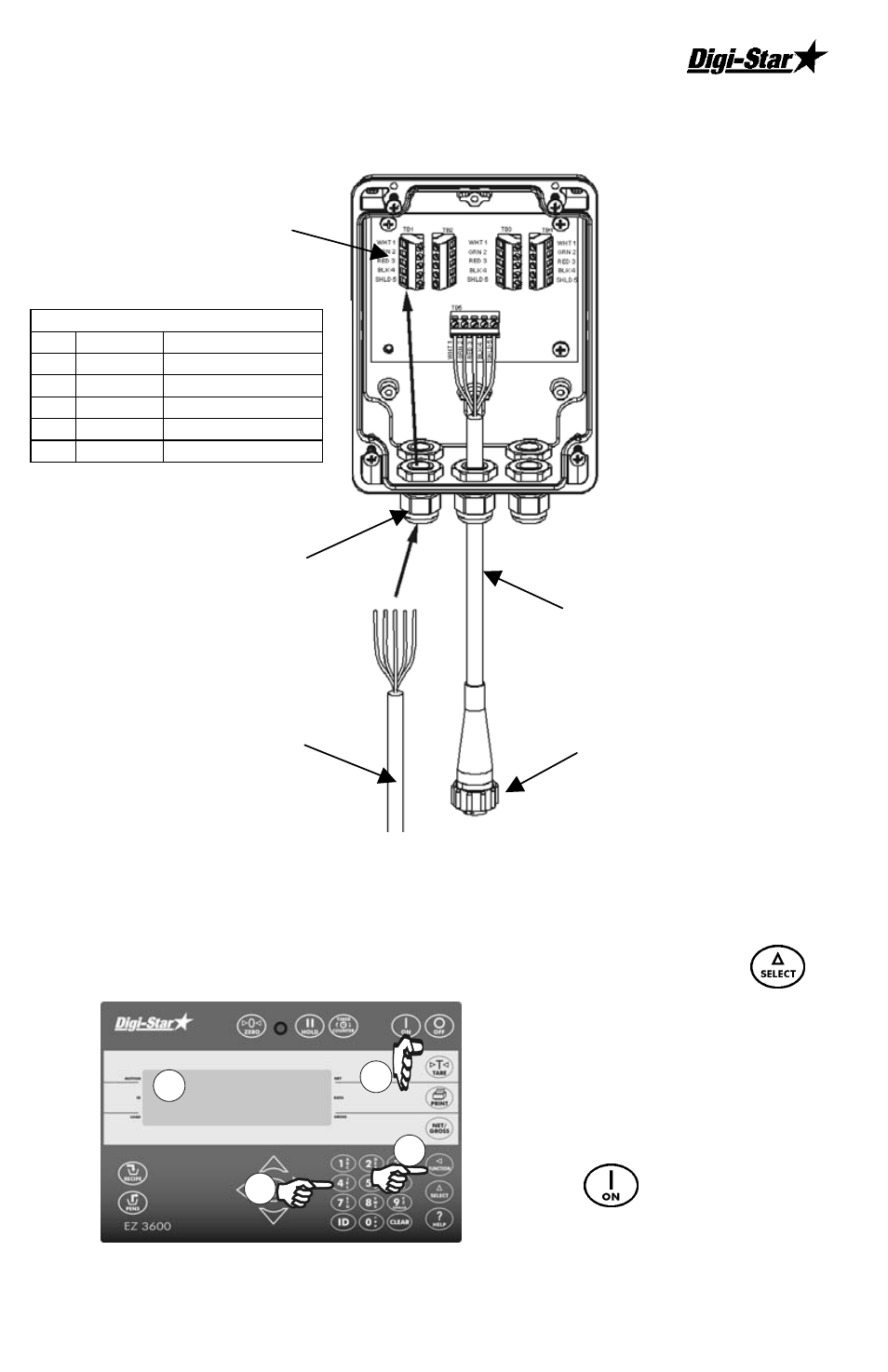

Conecte Celdas de Carga a la J-Box
Figura 2 Conexiones de la J-Box
Cambiar Números de
Calibración y
Configuración
1. Introduzca 871 y oprima .
2. Indicador muestra SETUP
(configuración) brevemente
después muestra números de 6
dígitos r. Introduzca numero
nuevo.
3. Oprima .
Siga mismo proceso para cambiar
numero de calibración excepto use
código 872.
Conecte cables de celda de
carga a bloques de
terminal.
Ver Clave de Color de
Cables
Apriete Tuercas
Cable de Celda
de Carga
Cable de J-Box
Clave de Color de Cables
Color Descripción
1 Blanco Señal +
2 Verde Señal -
3 Rojo Excitación +
4 Negro Excitación -
5 Blindaje Blindaje
Conectar al Panel de Base
del Indicador. Ver Figura 1.
J-Box Ilustrada con
instalación de 4
Celdas de Carga
setup
1
2
3
1
