EZ3600
32 D3715
Conexión de Cables

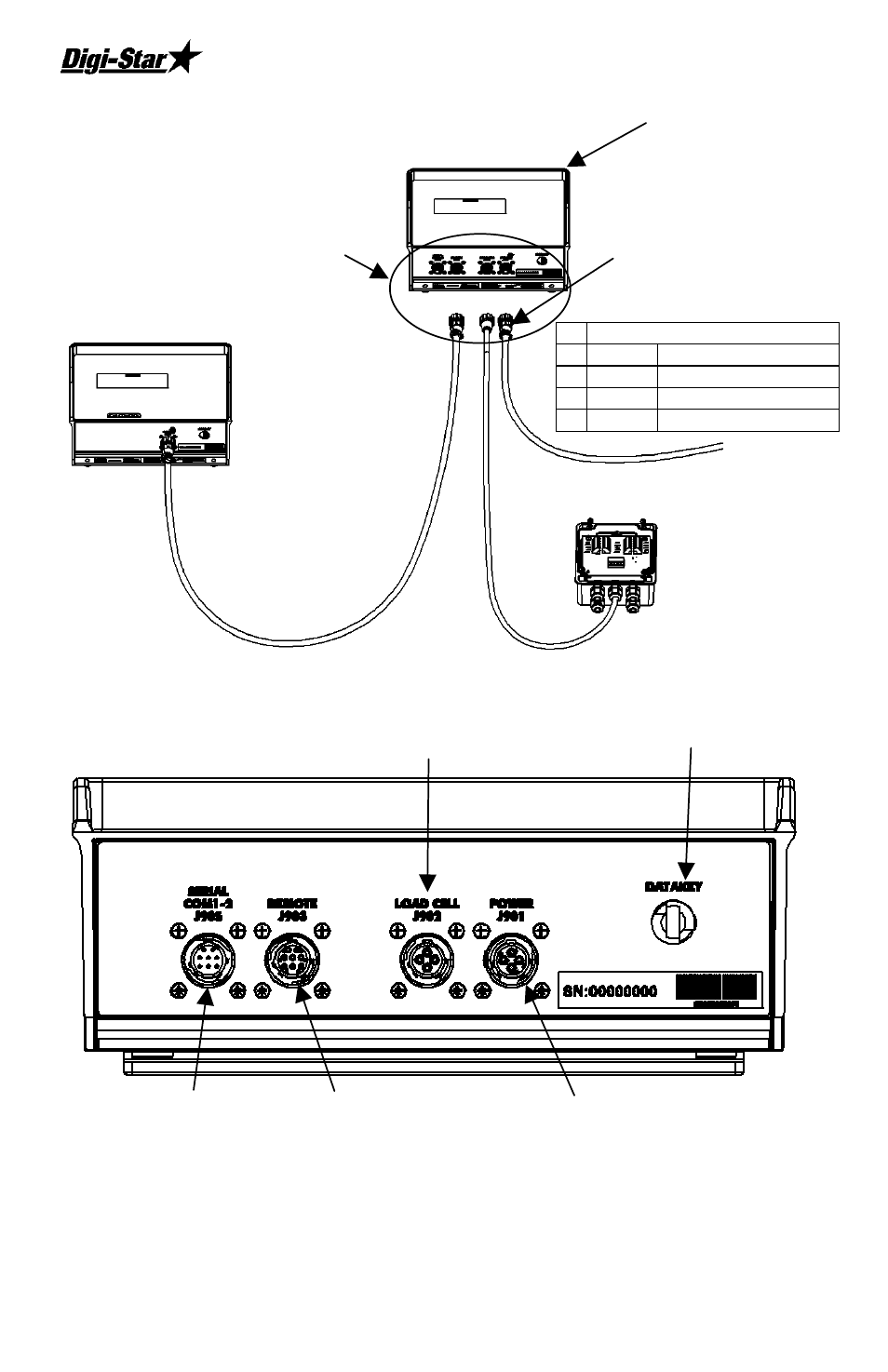

Diagrama de Conexión del Indicador
Figura 1 Conexiones de Cableado del Panel de Base
Indicador Remoto
(Opcional)
Ver Figura 2
Conexiones de la
J-Box
Cable de Energía Ver Figura 1
Indicador de Bascula
Conexión de
Entrada/Salida Digital
Opcional
Conexión de Indicador
Remoto
(Opcional)
Conexión de
Suministro Eléctrico
Conexiones
de J-Box
Ranura de Inserción de DataKey
Pin A Suministro Eléctrico 12VDC
1 Rojo Terminal +
2 Negro Terminal -
3 Naranja Salida de Alarma
4 Azul Salida de Remoto
