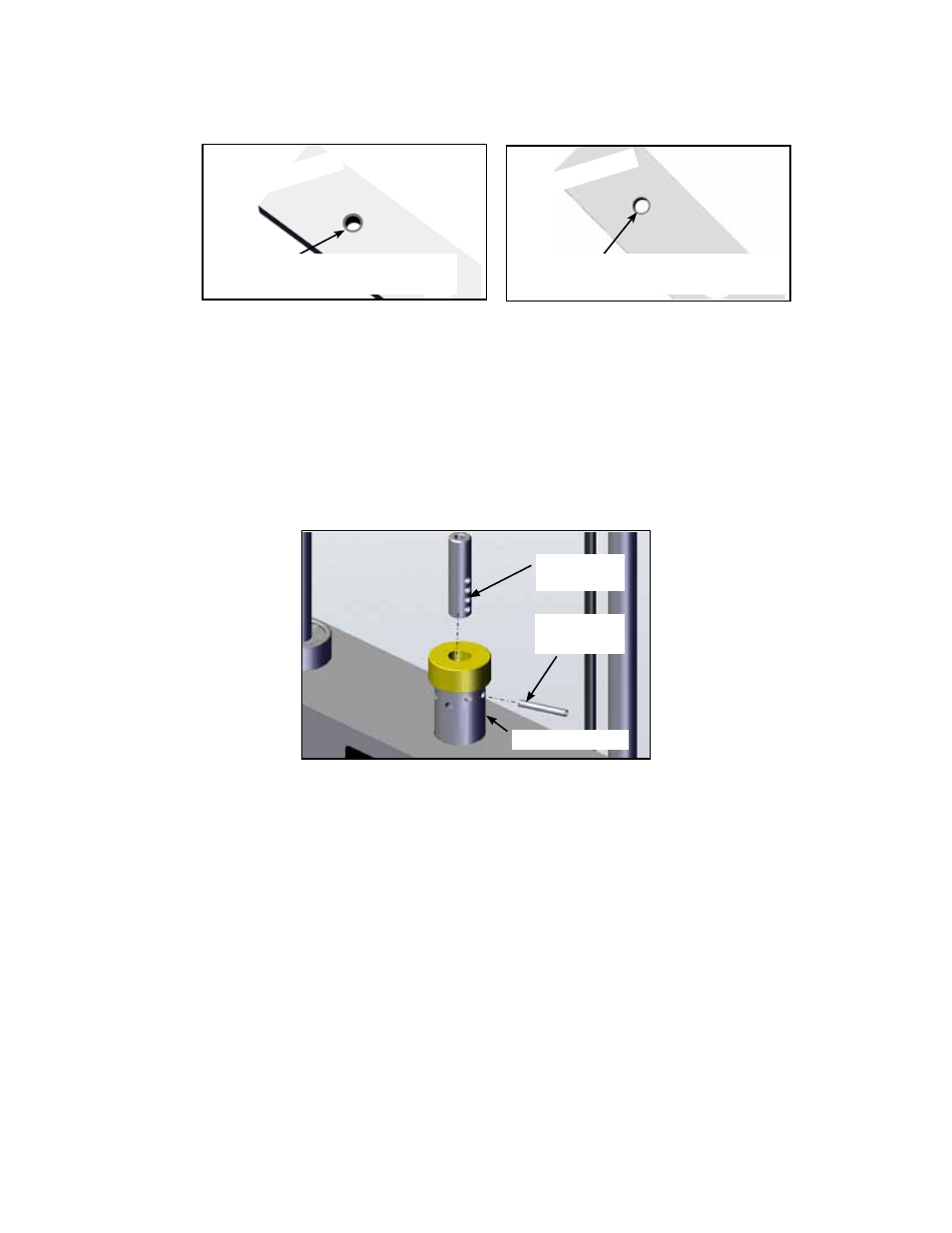

2. Coloque cada placa de pesa de modo que los bordes anchos de las volanderas miren
hacia arriba y los bordes estrechos miren hacia abajo.
CORRECT
O
El borde ancho de las
volanderas mira hacia arriba.
El borde estrecho de la volandera
debe mirar hacia abajo.
INCORRECT
O
3. Instale el eje de elevación.
4. Conecte las varillas guía en su posición.
Colocación del cable
1. Compruebe que el cable pasa por la parte superior del soporte de la polea y,
a continuación, pase el extremo del cable hasta el conector de la pesa superior.
2. Con la clavija en espiral, un punzón de 3/16 in y un martillo, tire del cable de manera
que quede tenso y seguro en su sitio.
Extremo
del cable
Pesa superior
Clavija
en espiral
3. Coloque la clavija de la pila de pesas en cada placa para que queden instaladas
de manera correcta.
4. Levante y baje la pesa superior simulando el funcionamiento normal (sin seleccionar
ninguna resistencia).
5. Compruebe que el cable se mueve suavemente y va directamente desde el soporte
de la polea hasta la parte superior del conector de las placas de pesas.
Instalación de la cubierta trasera
1. Coloque la cubierta en su lugar.
2. Asegure la parte superior en su sitio con dos tornillos Allen de cabeza redonda y una
llave Allen de 7/32 in.
Comprobación de un funcionamiento correcto
