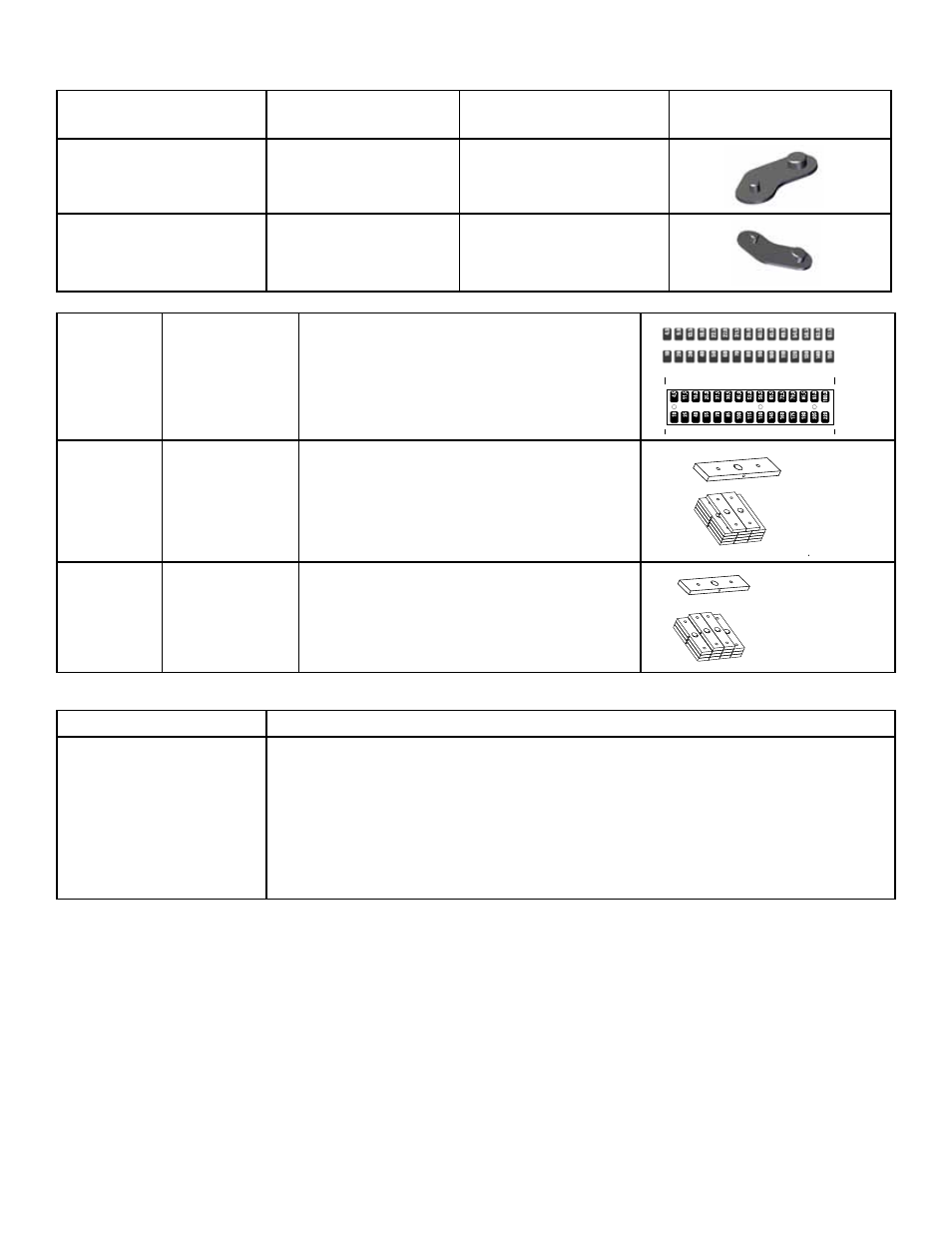

Manual del Propietario Cybex
10
Cantidad
Número de
referencia
Descripción
Diagrama
1
13000-354
Almohadilla para pie
1
13000-355
Almohadilla para pie
1
1
4800-557
13000-552
Etiqueta de la placa de pesa (ligera)
10-150
Etiqueta de la placa de pesa (estándar)
(10-220)
125
1:1
OWATONNA
MFG. APPR.
TECH. PUBS. APPR.
DATE
DATE
REV.
DWG. NO.
SCALE
SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
B
SHEET
OF
2
2
EXCEPT AS NOTED
GENERAL
TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015
ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR
PARALLEL SHALL BE
SO WITHIN ± 1°
REMOVE ALL BURRS
BREAK SHARP EDGES
.005/.010 R
SURFACE FINISH
INDICATED PER
ANSI B46.1-1985
GENERAL
MACHINING
DIMENSIONS
IN INCHES
DATE
DATE
REMOVE CARBURIZATION
AND SCALE FROM LASER
AND PLASMA CUT EDGES
ALL MATERIAL MUST COMPLY TO
EUROPEAN UNION DIRECTIVE
2002/95/EC RoHS (RESTRICTION
OF HAZARDOUS SUBSTANCES)
NOTES:
1. Font - 40 POINT HELVETICA BOLD.
HORIZONTAL SCALE 80%.
TRACKING -50.
13000-552
1/8/07
REL
-
DECAL, WT PLATE (10 - 220)
1/11/07
BB
1
14
4700-337
13000-032
Placa de pilas de pesas (ligera)
Paquete de placas de pesas (ligero)
96
38
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
96B
38
100
98
99
97
96A
14 plates 4700c070
?A
?B
?
9 plates 4700c073
LIGHT ST
ACK 13000-030
STANDARD ST
ACK 13000-034
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
STANDARD ST
ACK 13000-035
STANDARD ST
ACK 13000-035
1
14
4700-338
13000-036
Placa de pilas de pesas (estándar)
Paquete de placas de pesas (estándar)
96
38
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
96B
38
100
98
99
97
96A
14 plates 4700c070
?A
?B
?
9 plates 4700c073
LIGHT ST
ACK 13000-030
STANDARD ST
ACK 13000-034
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
STANDARD ST
ACK 13000-035
STANDARD ST
ACK 13000-035
Mueva la máquina a la ubicación que desee.
Si
Entonces
Si se puede mover
la máquina sin
añadir ni quitar
pilas de pesas.
Para realizar esta operación se necesitan dos personas.
1. Mueva la máquina a la ubicación que desee.
2. Retire los cuatro conos de envío mediante una llave de tubo
o una llave de 3/4 in.
3. Fije las almohadillas a cada pie de la estructura.
