Manual del usuario de Cybex
15

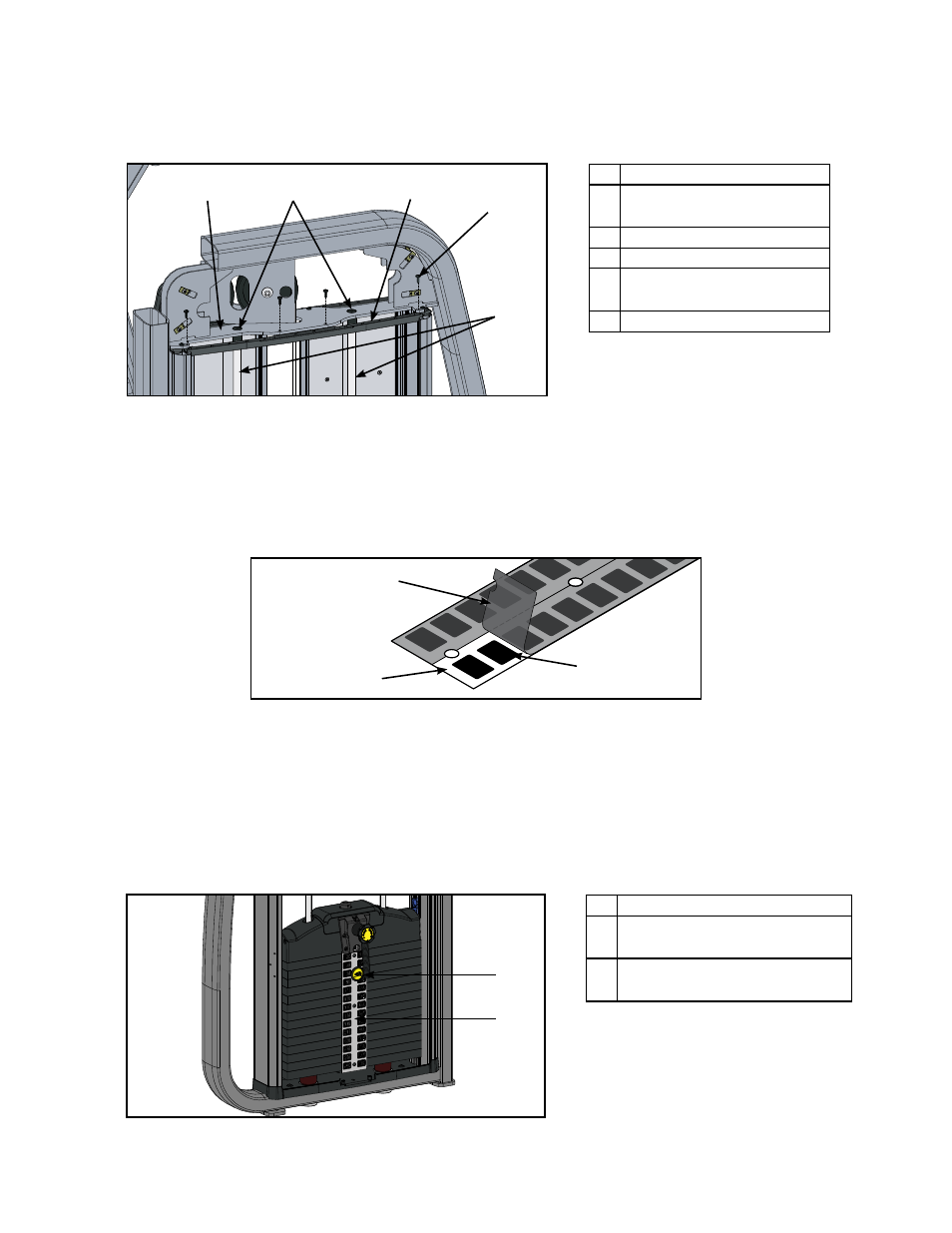

6. Coloque el muelle de compresión y la tapa superior de la barra guía en la barra guía. Deslice
la tapa superior de la barra guía cargada del resorte hacia abajo hasta que la tapa quede
libre de la placa de la barra guía y colóquela. Repita el proceso para el lado opuesto.
1
2
4
5
3
Descripción
1 Tapa superior de la
barra guía (2)
2 Barra guía (2)
3 Placa de la barra guía
4 Tornillos de cabeza
Phillips (4)
5 Soporte de plástico
7. Coloque los cuatro tornillos de cabeza Phillips que fijan el soporte de plástico a la placa de la
barra guía.
Coloque las calcomanías de las placas de peso (si no están ya colocadas en los mismos)
1. Retire la mitad de la base de las calcomanías de las placas de peso asegurándose de que
estas quedan adheridas a la hoja frontal.
Refuerzo
Calcomanías
para peso
Hoja frontal
2. Coloque las calcomanías en la hoja frontal en la posición correcta en las placas de peso.
3. Inserte un pasador de guía a través de cada agujero de la hoja frontal de calcomanías. (Un
pasador de guía puede ser cualquier cosa que se ajuste a través del agujero de la pila de
pesas, por ejemplo un pasador selector de pila de pesas.)
4. Alinee las calcomanías y frótelas sobre las placas de peso.
5. Retire la hoja frontal. Evite despegar las calcomanías de las placas de peso.
2
1
Descripción
1 Pasador selector de pila de
pesas
2 Calcomanías para las
placas de peso
6. Repita los pasos anteriores con la otra mitad de las calcomanías de las placas de peso.
