Manual del usuario de Cybex
10

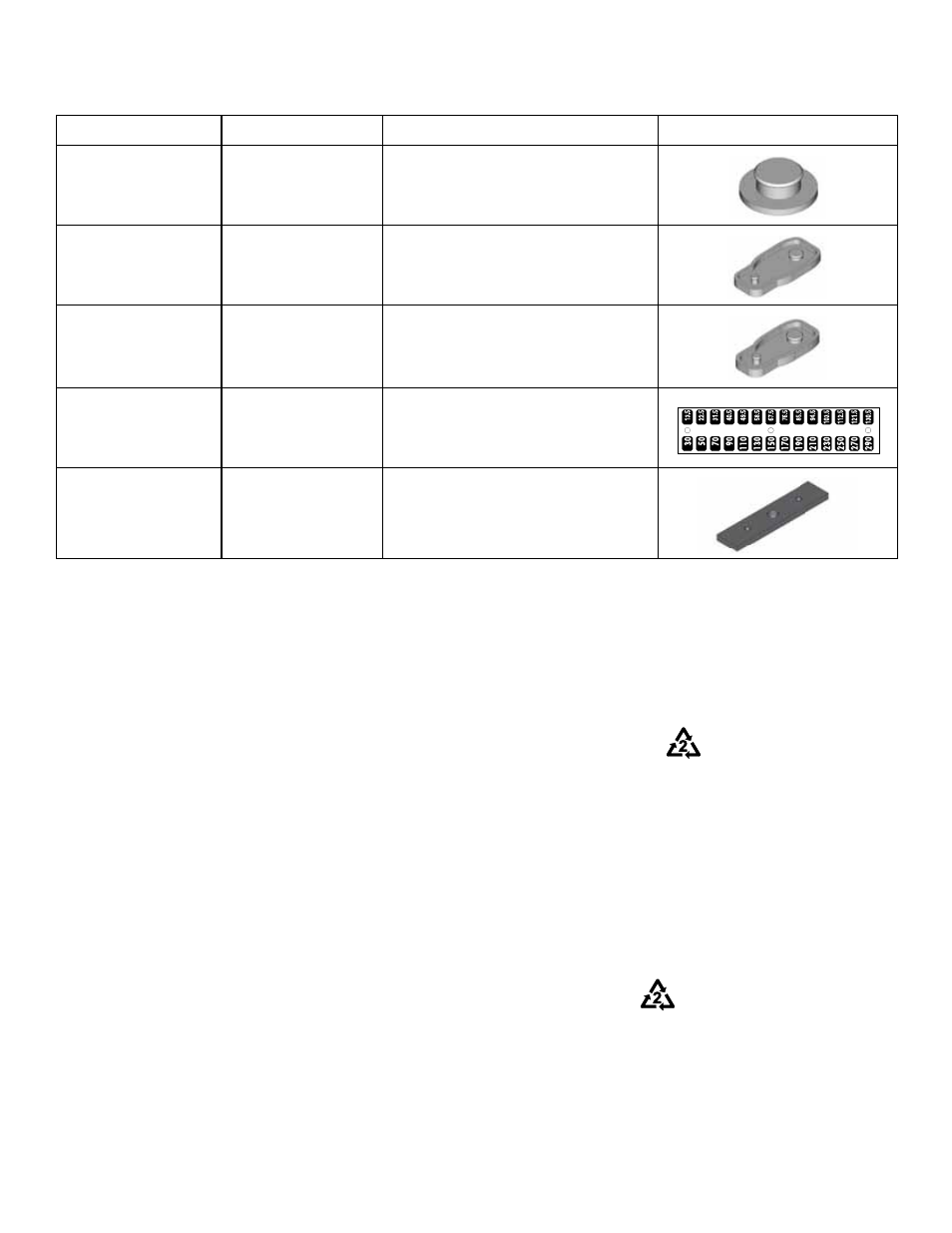

Verifique la lista de piezas que se muestra a continuación
Cantidad
Número de pieza
Descripción
Diagrama
3
20000-339
Almohadilla de pie
2
20000-376
Almohadilla de pie
3
20000-377
Almohadilla de pie
1
12000-560
Calcomanía, placa de peso
(30-290)
125
OWATONNA
MFG. APPR.
TECH. PUBS. APPR.
DATE
DATE
REV.
DWG. NO.
SCALE
SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
SHEET
OF
EXCEPT AS NOTED
GENERAL
TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015
ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR
PARALLEL SHALL BE
SO WITHIN ± 1°
REMOVE ALL BURRS
BREAK SHARP EDGES
.005/.010 R
SURFACE FINISH
INDICATED PER
ANSI B46.1-1985
GENERAL
MACHINING
DIMENSIONS
IN INCHES
DATE
DATE
THIS NOTE REFERS TO ALL PLASTIC PARTS
AND ASSEMBLIES CONTAINING PLASTICS.
RAW MATERIAL AND COMPONENTS ON
SUB-ASSEMBLIES AND ASSEMBLIES MUST
COMPLY WITH EUROPEAN DIRECTIVE
RoHS 2002/95/EC.
REMOVE CARBURIZATION
AND SCALE FROM LASER
AND PLASMA CUT EDGES
12000-560
1:1
9/14/05
REL
DECAL, WT PLATE (30 - 290)
B
2 2
9/16/05
BB
NOTES:
1. RIGHT HAND SIDE - 40 POINT HELVETICA BOLD.
HORIZONTAL SCALE 80%.
TRACKING -50.
2. LEFT HAND SIDE - 48 POI NT FUTURA CONDENSED BOLD.
13
4000C101
Pila de pesas
Si la máquina Eagle PASA a través de la puerta
Para este procedimiento se necesitan dos personas
1. Trasladar hasta el lugar deseado.
2. Retire los cuatro conos de envío utilizando una llave de tubo o llave inglesa de 3/4".
3. Retire los pernos de los conos con un martillo. Recicle los conos.
4. Coloque las almohadillas protectoras en cada una de las patas del marco.
5. Si es necesario instalar una pila de pesas, siga el procedimiento de instalación de la pila de
pesas y fijación de las calcomanías de las placas de peso.
Si la máquina Eagle NO puede pasar a través de la puerta.
Para este procedimiento se necesitan dos personas
1. Retire los cuatro conos de envío utilizando una llave de tubo o llave inglesa de 3/4".
2. Retire el perno desde el cono con un martillo. Recicle el cono.
Desconecte el cable de alimentación
1. Tome nota del recorrido del cable y las conexiones. Esto le ayudará a reinstalarlos
correctamente.
