8
C. Con una ayudante, quitar cuidadosamente los seises Abotonar Los
Tornillos De Casquillo Principales Del Zócalo (BHSCS) asegurar
las dos mitades del bastidor. Ver Figura 2.
D. Mover cuidadosamente cada mitad a través de la puerta manera a
la localización deseada.
E. Con una ayudante, unir cuidadosamente cada mitad juntos
con los seis BHSCS quitados adentro paso 4B. Ver Figura 2.
F. Encaminar la correa del apilado del peso (quitada en paso 4B)
y lo aseguran a la abrazadera usando los dos tornillos de presión.
Ver Figuras 8A y 8B.
G. Continuar encendido con el paso 5B.
5. Quitar los pies del envío y quitar el trasero las cubiertas.
A. Quitar cuidadosamente cada cono (del estándar) ayuda
formada del envío (que usa un 3/4" zócalo o llave).
B. Poner cuidadosamente los pies de goma (provistos de máquina)
en cada pie del bastidor.
C. Cortar el lazo del envío que asegura el peso superior.
D. Levantar el peso superior y dar vuelta al incremento Cargar
el ajuste de la perilla para seleccionar las 15 libras. (tres
incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips asegurar la cubierta
(trasera) superior y cuidadosamente quitar la cubierta. Ver
Figura 3.
F. Aflojar los tornillos del fondo dos demostra dos en figura 4.
NOTA: No quitar los dos inferiores tornillos.
G. Quitar asegurar superior de dos tornillos mover hacia atrás
el montaje de la cubierta. Ver Figura 5.
H. Resbalar cuidadosamente el montaje posterior de la cubierta
hacia arriba y quitar.
I. Aflojar los tornillos de presión y quitar la correa de rematar
el peso.
J. Sacar de la correa la cubierta superior.
K. Quitar los tres tornillos principales Phillips asegurar la cubierta
(delantera) superior en el frente el lado y quita cuidadosamente
la cubierta.
6. Instalar el apilado del peso.
A. Observar cómo son los pesos del incremento instalado.
B. Con una ayudante llevando a cabo el incremento los pesos,
mueven la perilla de ajuste a 0 las libras y quitan los seis pesos
del incremento (tres cada lado).

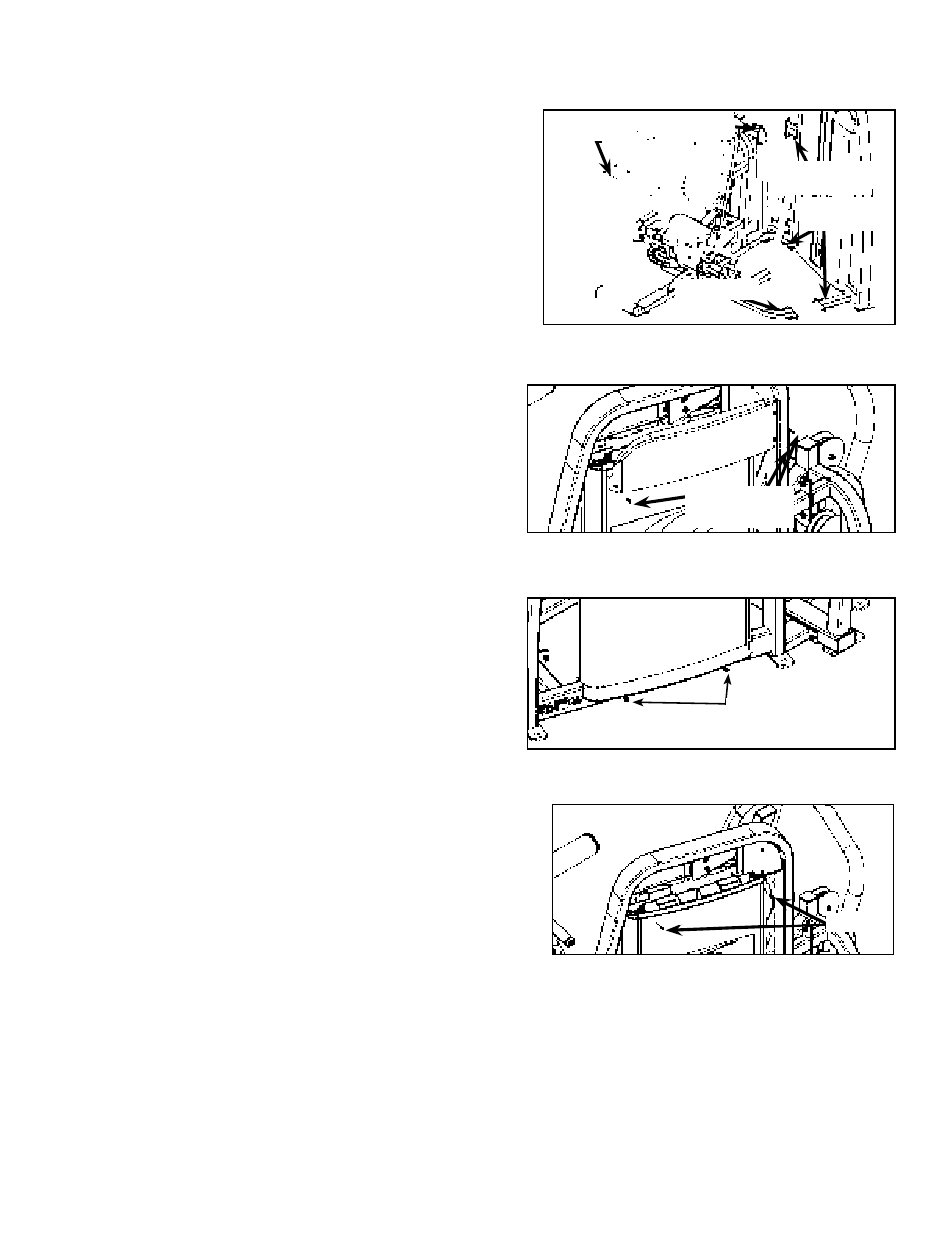

Figura 2
BHSCS (2)
Tuerca de
fijación (4)
BHSCS (2)
Tuerca de
fijación (2)
BHSCS (2)
Figura 3
Cabeza Phillips
Tornillo (3)
Figura 4
Tornillo
Figura 5
Tornillo
