Localización de las piezas de la impresora
Consulte Figura 1 para familiarizarse con la impresora.
Retirada de los bloqueos de transporte
1. Abra la cubierta del área del mecanismo de arrastre y asegúrese de retirar
los bloqueos de transporte, incluidos los dos tornillos de bloqueo estriados
que mantienen el mecanismo de arrastre en su lugar. Guarde los bloqueos
con el material de embalaje.
Agarradera de la
impresora Armario de la impresora
(opcional)
Cubierta del área
del mecanismo
de arrastre
Indicador
luminoso
Panel del
operador
Cubierta superior
de la impresora
Vista frontal
Vista posterior
Vista interior
Vista lateral izquierda
Soportes del cartucho de cinta
Conjunto de
elevación de la cinta
Varilla de
sujeción
del papel
Cabezal
Tarjeta controladora y
conectores de interfaz
Conector de alimentación Interruptor de alimentación

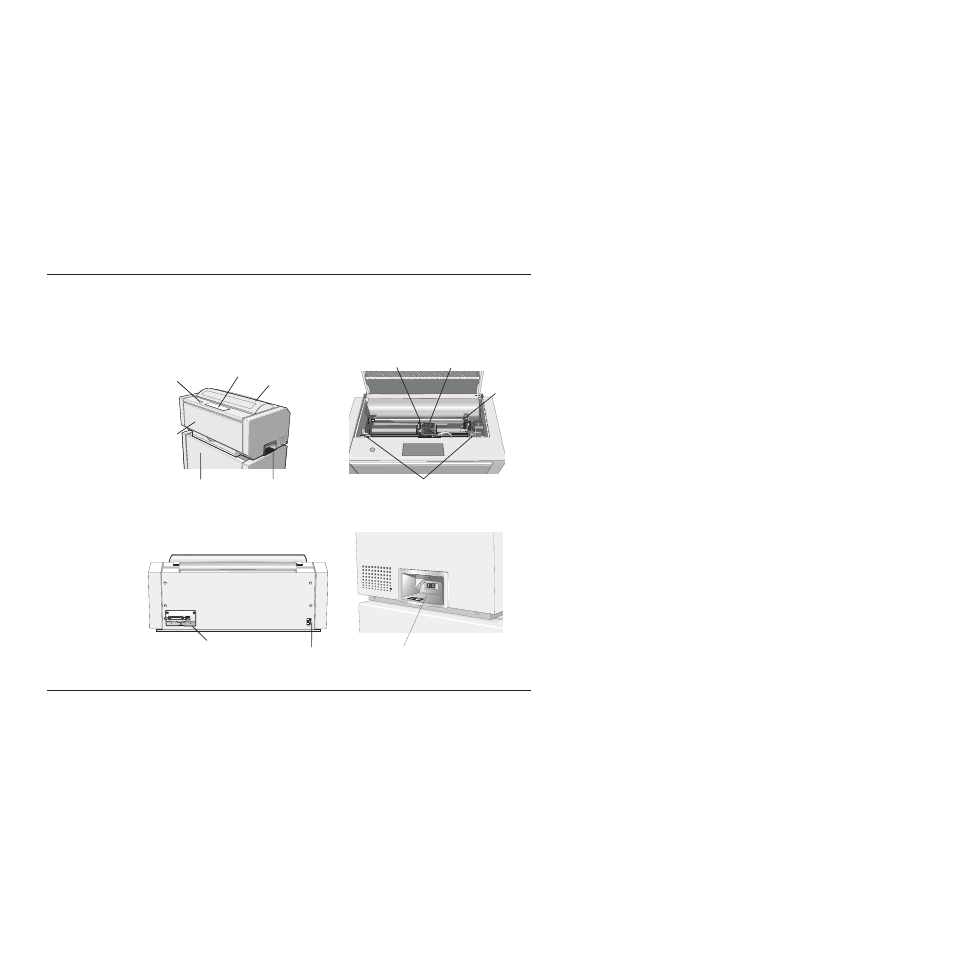

Figura 1. Localización de las piezas de la impresora
