9
Ver la sección 2.6 ‘Instalación de alimentación y fusible principal.’
¡ADVERTENCIA! ESTE EQUIPO DEBE TENER TOMA DE TIERRA
IMPORTANTE: Los cables de alimentación deben tener el sistema de colores
descrito a continuación:
2.3 Fuente de
alimentación
1 El cable de color amarillo y verde o verde debe conectarse al terminal
identificado con la letra ‘E’ (earth) o por el símbolo de tierra o por los
colores amarillo y verde o verde.
2 El cable de color azul debe conectarse al terminal identificado como
‘N’ o de color negro o azul.
3 El cable de color marrón debe conectarse al terminal identificado
como ‘L’ o de color rojo o marrón.
Los equipos distribuidos en el mercado norteamericano llevan incluido un
adaptador de conexión de tres pins adecuado a las especificaciones de esta
zona.

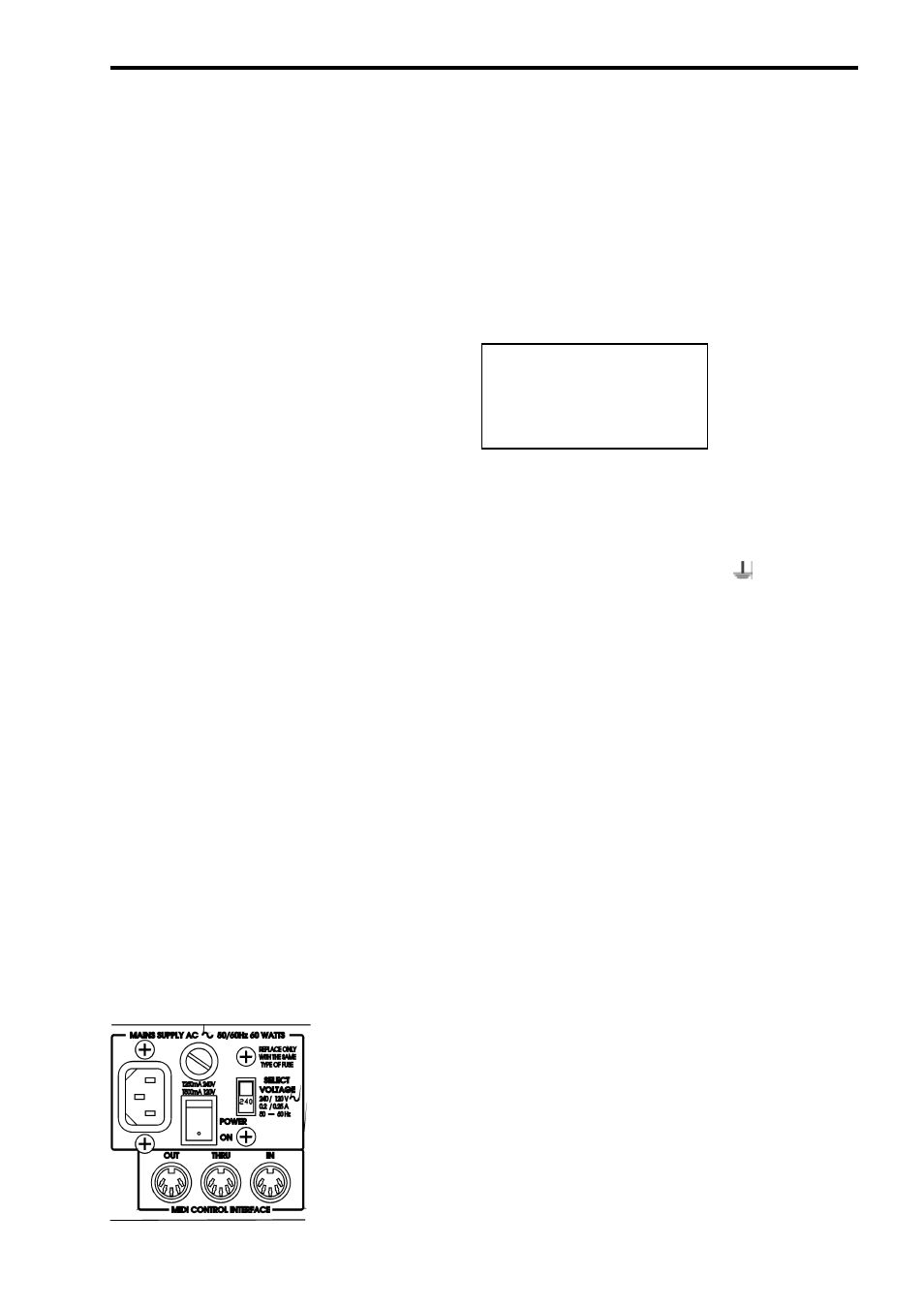

El interruptor de voltaje es una manera sencilla de ajustar el equipo a la gran
mayoría de los suministros estándar de alimentación. Los rangos de voltaje
tolerados son los siguientes:
99VAC hasta 121VAC en la posición 120V y
204VAC hasta 264VAC en la posición 240V.
Se puede realizar un ajuste eléctrico interno para trabajar a 100V. Ver la
sección 22.0; Sección de características especiales. Este ajuste realiza la
siguiente variación:
90VAC hasta 110VAC en la posición 120V.
Fuera de esos límites la unidad, en el caso de funcionar, no lo hará de una
manera correcta, es más, el exceso de voltaje puede producir daños mientras
que el voltaje por defecto provocará fallos de alimentación que impedirán el
buen funcionamiento del equipo. La batería interna del equipo guarda los
datos que contiene, incluso cuando se producen fallos de alimentación.
Fuente de alimentación
Selección de voltaje
Amarillo y Verde......Tierra
Azul......Neutro
Marrón...... Señal/Activo
Como pudiera ser que los colores de los cables no se correspondieran
con los terminales que aparecen en el conector, las conexiones son
las siguientes:
2.4 Selección de
voltaje
