30

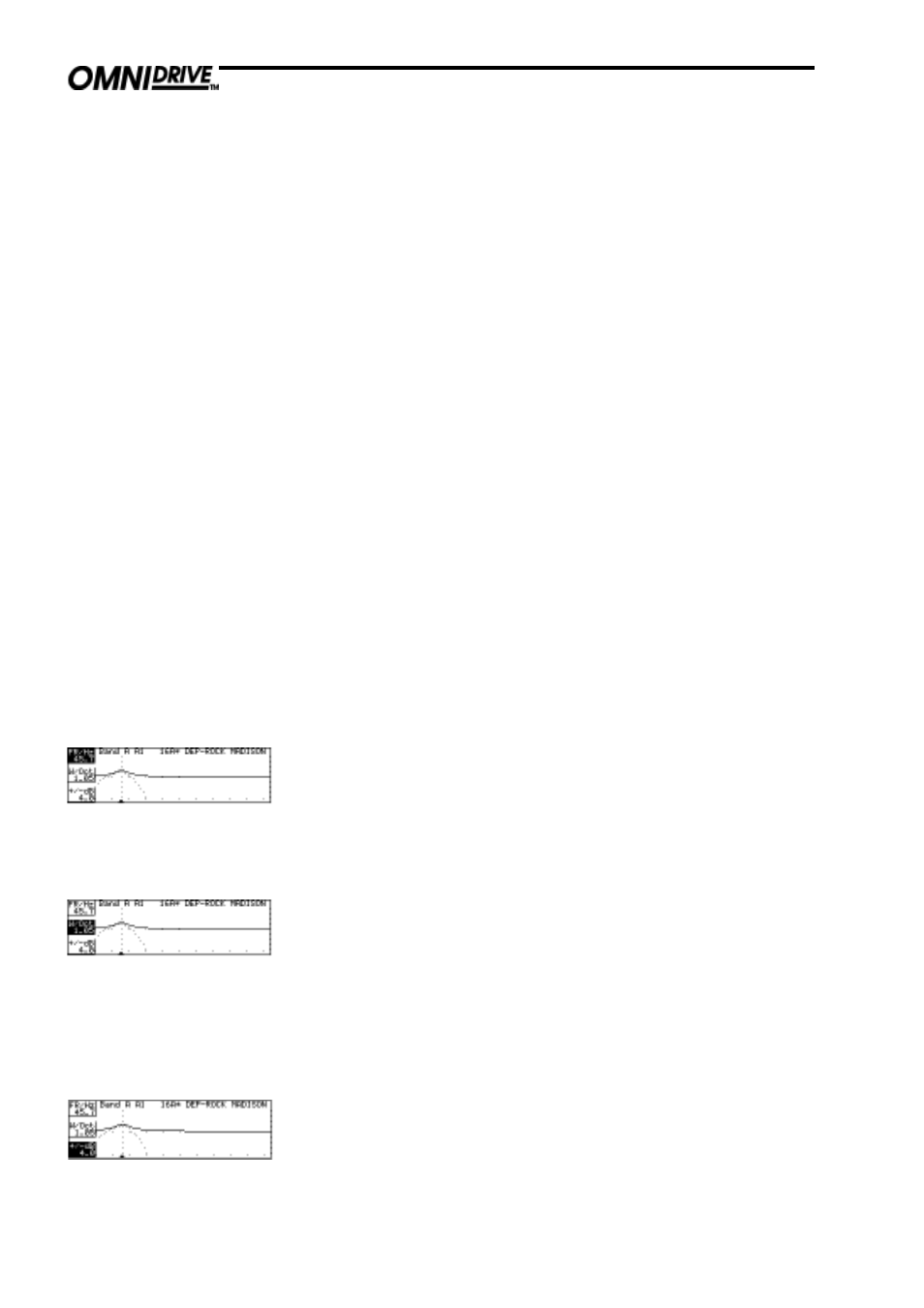

Pantalla de ecualización
En el centro de la línea superior del display aparece el número del programa
actual, una letra que indica si estamos utilizando la memoria de backup/swap
y un asterisco que señala si el programa ha sido modificado. A la derecha
están el nombre OEM y el nombre del programa.
En el fondo de la pantalla unas pequeñas marcas indican las frecuencias de la
banda. Y una flecha y un cursor de puntos en vertical se utilizan para
representar el filtro actual.
Dos curvas se pueden ver en este modo en la pantalla, la línea representa la
respuesta resultante de los filtros en la banda seleccionada así como cuál
sería la respuesta en todo el ancho de banda de 15Hz a 20kHz y la línea de
puntos indica la respuesta en frecuencia de la banda actual cuando la
sumamos a la actuación de los filtros de crossover. Esto permite que el usuario
vea las curvas de ecualización, incluso cuando no afectan a la señal de
salida.
Para seleccionar un filtro hay que pulsar la rueda de selección. Cada vez que
pulsemos la rueda nos vamos a mover en este orden: A1, A2, B1, B2, C1, C2,
D1, D2 y vuelta a A1. Si cualquiera de los filtros se está utilizando en el
ajuste de fase (o está oculto por parte del diseñador del sistema OEM) no van
a aparecer en la rotación. Si los filtros no están disponibles no se puede entrar
en la pantalla de ecualización.
Pulsando la tecla superior de función variable y girando la rueda de selección
ajustamos la frecuencia central del filtro seleccionado. El valor en el recuadro
del display de la tecla muestra la frecuencia en hertzios e indica la
frecuencia central en los filtros paso banda y la frecuencia de valor -3dB de
los filtros paso alto y bajo.
Pulsando la tecla media de función variable y girando la rueda de selección
ajustamos el ancho de banda del filtro seleccionado. El valor en el recuadro
del display de la tecla muestra el ancho de banda del filtro en octavas. El
ancho de cada filtro se puede ajustar desde las 0.05 octavas hasta las 3
octavas. Si el filtro es paso alto o bajo este recuadro permite escoger al
usuario la pendiente del filtro: 6dB/octava o 12dB/octava.
Pulsando la tecla inferior de función variable y girando la rueda de selección
ajustamos la atenuación o el realce del filtro seleccionado. El valor en el
recuadro del display de la tecla muestra la atenuación o el realce en dBs. Los
ajustes máximos son de +/-15dB para cada filtro del FDS 388.
Tecla superior de
función variable -
FR/Hz
Tecla media de
función variable -
W/Oct (Pendiente)
Tecla inferior de
función variable -
+/-dB
