2 8
Frecuencia de corte
inferior (low Xover)
Forma de la banda
de baja frecuencia
(low shape)
Forma de la banda
de alta frecuencia
(high shape)
Nota: Los símbolos de los altavoces no aparecen siempre en un orden fijo
sino que el diagrama variará sus posiciones para mostrar con la mayor
claridad posible las conexiones, evitando así que se crucen líneas. Por esto,
hay que tener cuidado cuando se realizan cambios en las entradas o en las
salidas ya ue la posición de los símbolos de los altavoces (que representan las
salidas) puede variar.

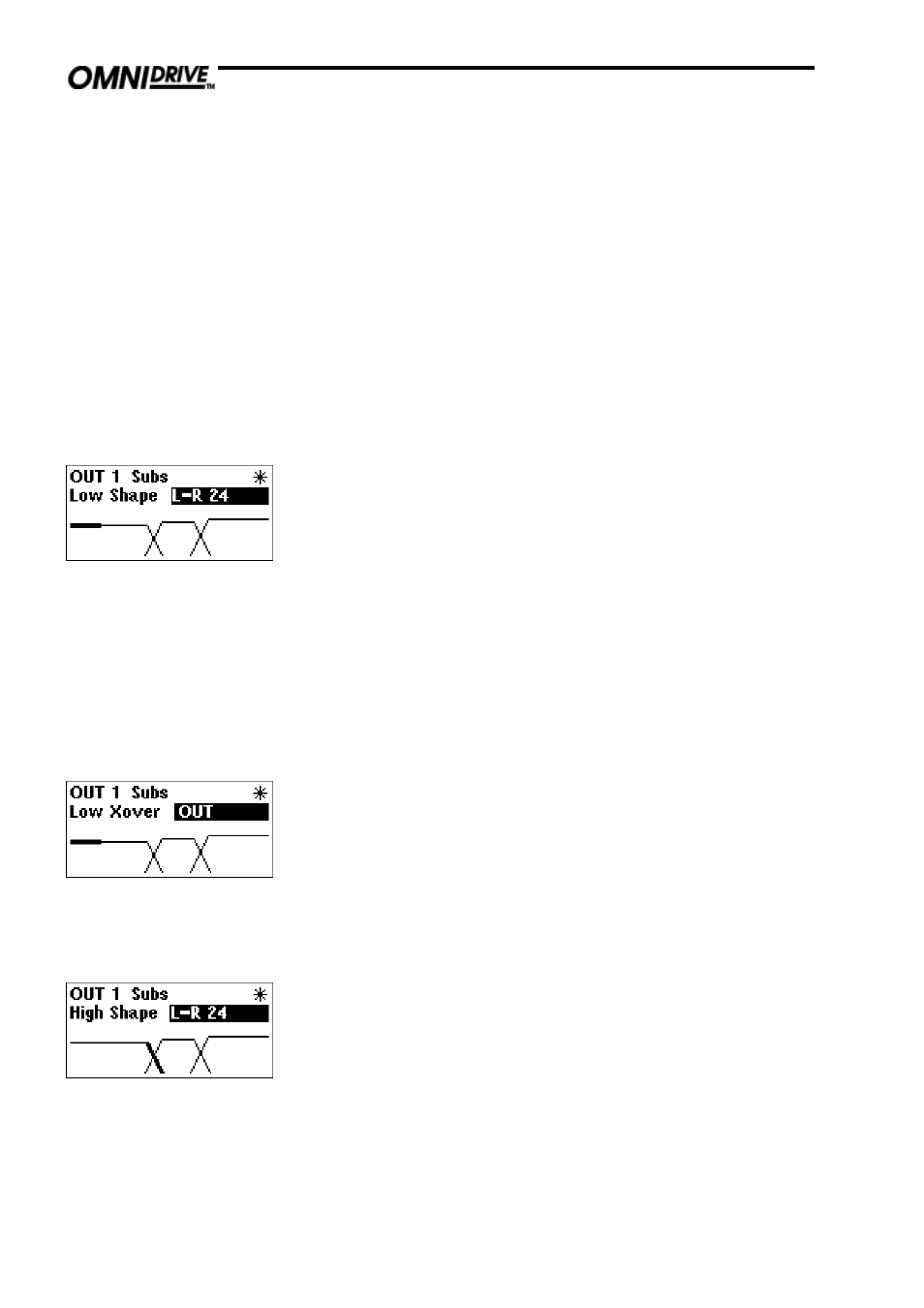

Esta pantalla se usa para seleccionar la forma o el tipo de filtro para la
pendiente inferior (paso alto) de la banda seleccionada. La pendiente que
estamos modificando aparecerá remarcada en el gráfico.
Los diferentes tipos de filtros son los siguientes:
Butterworth 6db/octava
Butterworth 12db/octava
Bessel 12db/octava
Linkwitz-Riley 12dB/octava
Butterworth 18db/octava
Butterworth 24db/octava
Bessel 24db/octava
Linkwitz-Riley 24dB/octava
Butterworth 48db/octava
Linkwitz-Riley 48dB/octava
Girando la rueda de selección nos moveremos entre los diferentes tipos de
filtros.
La pendiente inferior (paso alto) de la banda de cruce se pude ajustar en un
extenso rango de valores desde el valor ‘OUT’ (no realiza ninguna función)
pasando de los 15Hz hasta los 16kHz. Girando la rueda de selección en el
sentido contrario a las agujas del reloj disminuiremos la frecuencia hasta el
valor ‘OUT’ al extremo de giro mientras que si la giramos en el sentido de las
agujas del reloj aumentamos la frecuencia hasta la posición ‘OFF’, en la cual
la banda queda en estado de mute (desactivada).
Selecciona el tipo o forma del filtro en la pendiente superior en este caso
(paso bajo).
Menú de salidas
