BSS Audio FDS-355 OMNIDRIVE Owner's Manual Manual del usuario
Página 15
15
Panel posterior

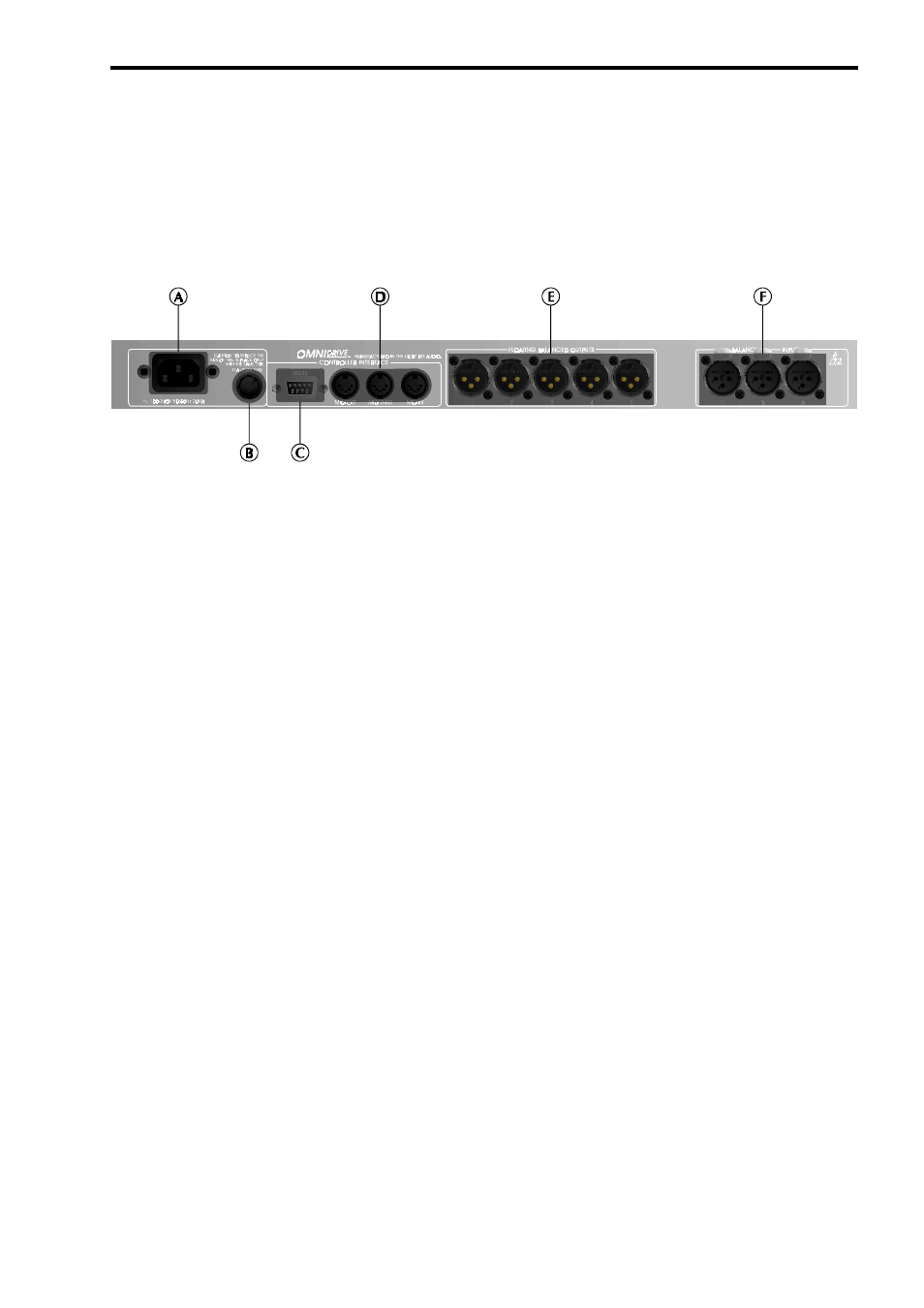

5.3 Panel posterior
Fig 5.3 Panel
posterior
A
Entrada de alimentación
Es la entrada de potencia del FDS 355. Importante, no hay interruptor On/Off
en este equipo.
B
Fusible
C
Conector RS-232
Por medio de este conector podemos acceder a uno o varios FDS 355 en una
configuración MIDI desde un ordenador personal, lo que nos permitirá
actualizar el software de una manera fácil.
D
Conectores para interface MIDI
E
Salida de 5 bandas
Las salidas del FDS 355 están balanceadas electrónicamente y son flotantes,
además el aislamiento de salida por medio de transformadores es una opción
avanzada del equipo.
Pin 1 Malla/Masa
Pin 2 Señal positiva (Hot o ‘+’)
Pin 3 Señal negativa (Cold o ‘-’)
F
Entrada de 3 canales
Las entradas del FDS 355 están balanceadas electrónicamente y el
aislamiento de entrada por medio de transformadores es también una opción
avanzada del equipo.
Pin 1 Circuito abierto
Pin 2 Señal positiva (Hot o ‘+’)
Pin 3 Señal negativa (Cold o ‘-’)
