L-1660-D 12

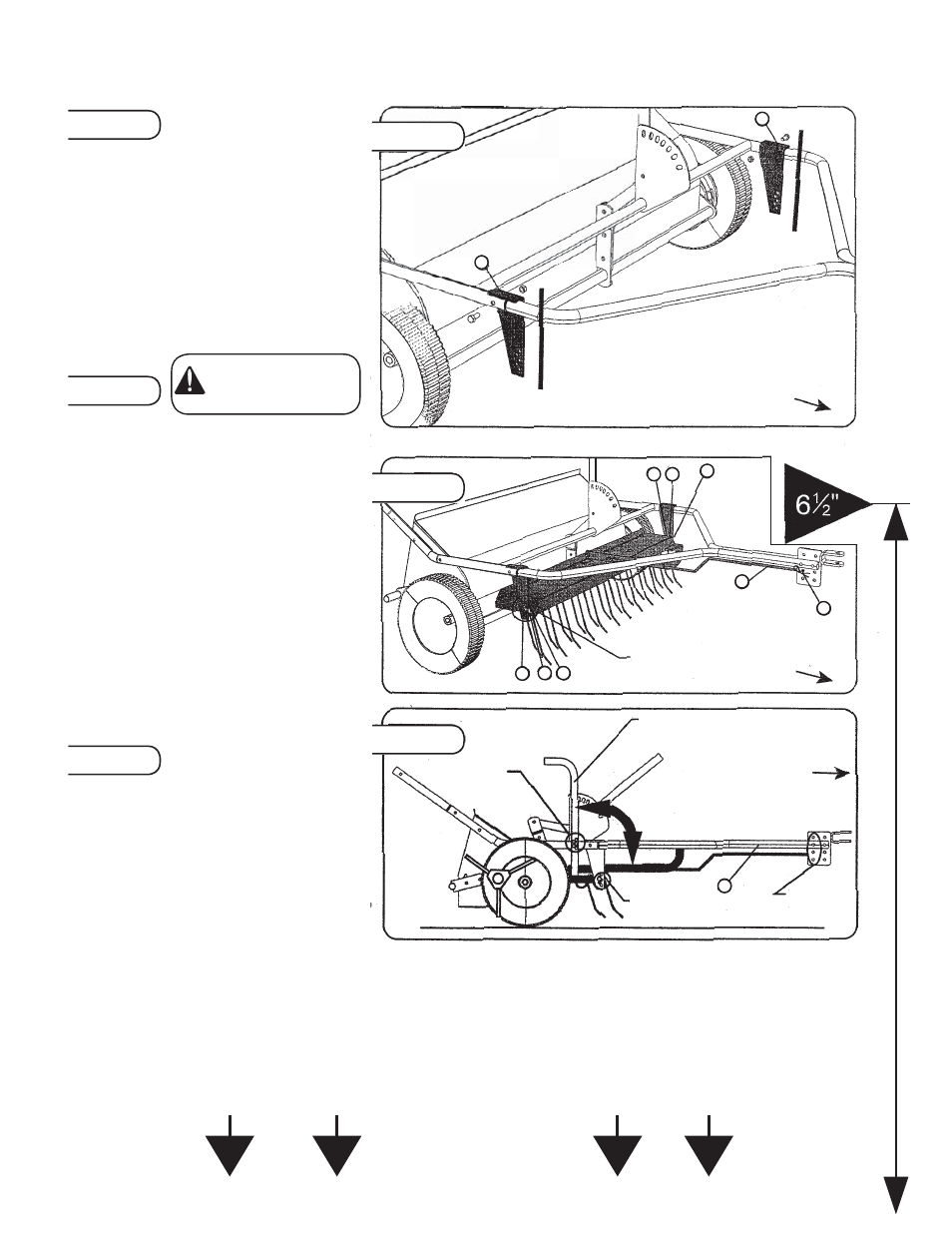

Figura 4
Figura 5
Figura 6
Figura 4
El borde “recto”
debe mirar
hacia el tractor
Orificios ajustables
(ambos lados)
La manija de izaje debe estar en
posición vertical cuando se
conecta el enlace de transporte.
Ajuste del enlace
de transporte
Ajuste del nivel
de las puntas
Puntas del cepillo = 2.5
cm (1 in) del suelo Puntas de las púas = 1.3 a 2.5 cm (½ a 1 in) del suelo
Ajuste de la altura de las puntas
Tow Tubes
Hacia el tractor
Hacia el tractor
Hacia el tractor
2
12 13 11
11
2
14
4
3
12 13
10. Retire los dos pernos hexagonales de 5/16 in x
1-1/2 in que conectan los tubos de remolque y el
montaje de bastidor superior de la barredora (en
los lados).
11. Conecte los soportes de montaje izquierdo y
derecho (3 y 4) a la parte interna de los tubos de
remolque de la barredora usando los herrajes
retirados anteriormente. (AJUSTE ÚNICAMENTE
CON LAS MANOS)
12. Tenga en cuenta que los lados cortos de los
soportes de montaje (3 y 4) se montan en la parte
superior de los tubos de remolque y que el borde
“recto” debe estar de frente a la barredora (el grupo
inferior de los orifi cios de ajuste debe mirar HACIA
ADELANTE).
Use el paquete de herrajes “A”
HITCH ASSEMBLY
Figura 4
Figura 5
Figura 6
13. Ubique la aireadora montada anteriormente dentro
de los tubos de remolque con las puntas de las
púas de la aireadora mirando HACIA ADELANTE.
14. Tenga en cuenta la serie de orifi cios ajustables en
los soportes de montaje izquierdo y derecho (3 y
4). Midiendo desde el grupo de ARRIBA, ubique los
orifi cios de cada lado que están aproximadamente
a 16.5 cm (6-1/2 in) (esta página tiene una fl echa
larga con una marca de 16.5 cm [6-1/2 in] para su
comodidad).
15. Ubique la bandeja (1) de la aireadora de modo que
los orifi cios de los lados se alineen con la selección
realizada en el paso 14.
16. Conéctela a estos orifi cios usando dos pernos
hexagonales de 5/16 in x 3/4 in (11), arandelas
planas de 8 mm (5/16 in) (12, entre la bandeja y
los soportes de montaje) y tuercas de seguridad
de 5/16 in (13). Ajuste ambos lados hasta que
la bandeja de la aireadora casi no pueda girar
(AJUSTE LOS SUJETADORES DEL PASO 10).
17. Conecte el enlace de transporte (2) al orifi cio
frontal del montaje de la clavija de enganche de la
barredora (directamente arriba o abajo de los tubos
de remolque tal como se muestra) y asegúrelo con
un pasador de chaveta (14) pequeño.
18. Eleve la manija de izaje (6) a una posición vertical
y conecte el extremo opuesto del enlace de
transporte (2) al orifi cio de ajuste CENTRAL de la
manija de izaje (6). Asegure con otro pasador de
chaveta (14).
ASEGÚRESE DE HABER
LEÍDO LA NOTA DE LA
PÁGINA 3 ANTES DE
CONTINUAR.
AJUSTE DE LAS PUNTAS DE LAS PÚAS DE LA AIREADORA
IMPORTANTE: La barredora debe estar conectada al equipo de la podadora tipo tractor y la altura del cepillo debe estar ajustada a aproximadamente 2.5 cm (1 in) del suelo.
Baje la manija de izaje (6), bloqueando el enlace de transporte (2) dentro del receptáculo de la manija de izaje. La bandeja debe estar NIVELADA levemente más alta en el
frente*.
* Si la bandeja está demasiado ALTA en el frente, eleve la manija a la posición vertical, retire el pasador de chaveta de la manija de izaje y mueva el enlace de trans-
porte un orifi cio hacia ATRÁS. Vuelva a conectar con un pasador de chaveta. Verifi que si la posición es la adecuada y, si es necesario, muévalo a otro orifi cio para
lograr la posición adecuada.
* Si la bandeja está demasiado BAJA en el frente, eleve la manija a la posición vertical, retire el pasador de chaveta de la manija de izaje y mueva el enlace de trans-
porte un orifi cio hacia el FRENTE. Vuelva a conectar con un pasador de chaveta. Verifi que si la posición es la adecuada y, si es necesario, muévalo a otro orifi cio, para
lograr la posición adecuada.
RELACIÓN DEL BORDE INFERIOR CON EL PISO
Figura 4
Figura 5
Figura 6
Para el paso 14
