Hacia el tractor – Brinly DK-422LX Dethatcher Kit for STS-426LXH Manual del usuario
Página 5
L-1660-D
11
9
1
7
1
5
7
16
13
Hacia el tractor
1.

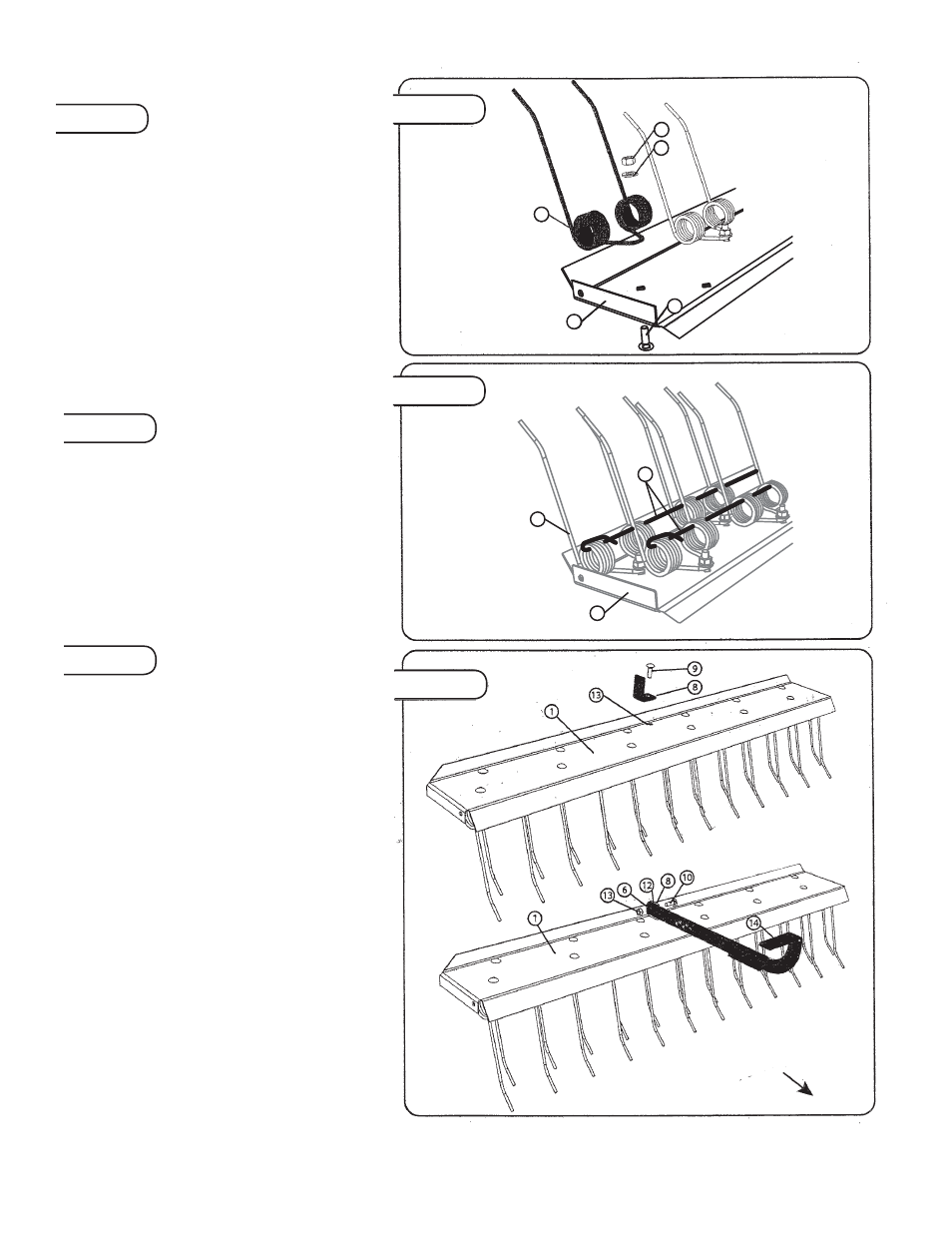

Coloque la bandeja (1) en posición invertida. El
frente de la bandeja tendrá tres lados (bridas) que
mirarán hacia ARRIBA.
2.
Monte las doce púas de alambre (7) en la parte in-
ferior de la bandeja (1) tal como se muestra usando
pernos de cabeza de hongo de 5/16 in x 3/4 in (9),
arandelas especiales (16, sobre los lazos en “U” de
las púas) y tuercas de seguridad de nylon de 5/16
in (13).
NOTA: El orifi cio central de la fi la trasera de la
bandeja (1) (el cuarto orifi cio desde el extremo) es
para el soporte de pivote que se coloca en el paso
6.
3.
Con las puntas de las púas HACIA ADELANTE y
PARALELAS a la brida frontal de la bandeja (1),
ajuste bien.
4.
Inserte y centre cada alambre de seguridad a
través de las dos fi las de púas de alambre (7) (den-
tro de los resortes) hacia los lados opuestos.
5.
Usando un par de pinzas, doble ambos extremos
de cada alambre de seguridad (5) como se mues-
tra en la fi gura 2.
NOTA: Los alambres de seguridad conectan todos
las púas de alambre en caso de que alguno se
afl oje o rompa. Se debe instalar un alambre de
seguridad a través de ambas fi las de púas tal como
se muestra.
6.
Conecte el soporte de pivote (8, el lado más corto
debe colocarse sobre la bandeja tal como se
muestra y el lado largo debe mirar hacia el lado
izquierdo) para centrar el orifi cio en la parte trasera
de la bandeja (1).
7.
Asegúrelo usando pernos de cabeza de hongo de
5/16 in x 3/4 in (9) y tuercas de seguridad de 5/16
in (13). Ajuste bien.
8.
Conecte la manija de izaje (6) a la parte exterior
del soporte de pivote (8) con pernos de cabeza de
hongo de 5/16 in x 1 in (10), arandelas planas de
8 mm (5/16 in) (12, entre el soporte de pivote y la
manija de izaje) y tuercas de seguridad de nylon
de 5/16 in (13). Ajuste hasta que la manija de izaje
casi no pueda moverse.
9.
Deslice la empuñadura plana (14) sobre el extremo
de la manija de izaje.
Use los paquetes de herrajes “A” y “B”
BASTIDOR FRONTAL Y MONTAJE DE IZAJE
Figura 1
Figura 1
Figura 2
Figura 3
Figura 2
Figura 3
