Salidas de las clavijas del cable –––––––––––––––––––––––––––––––

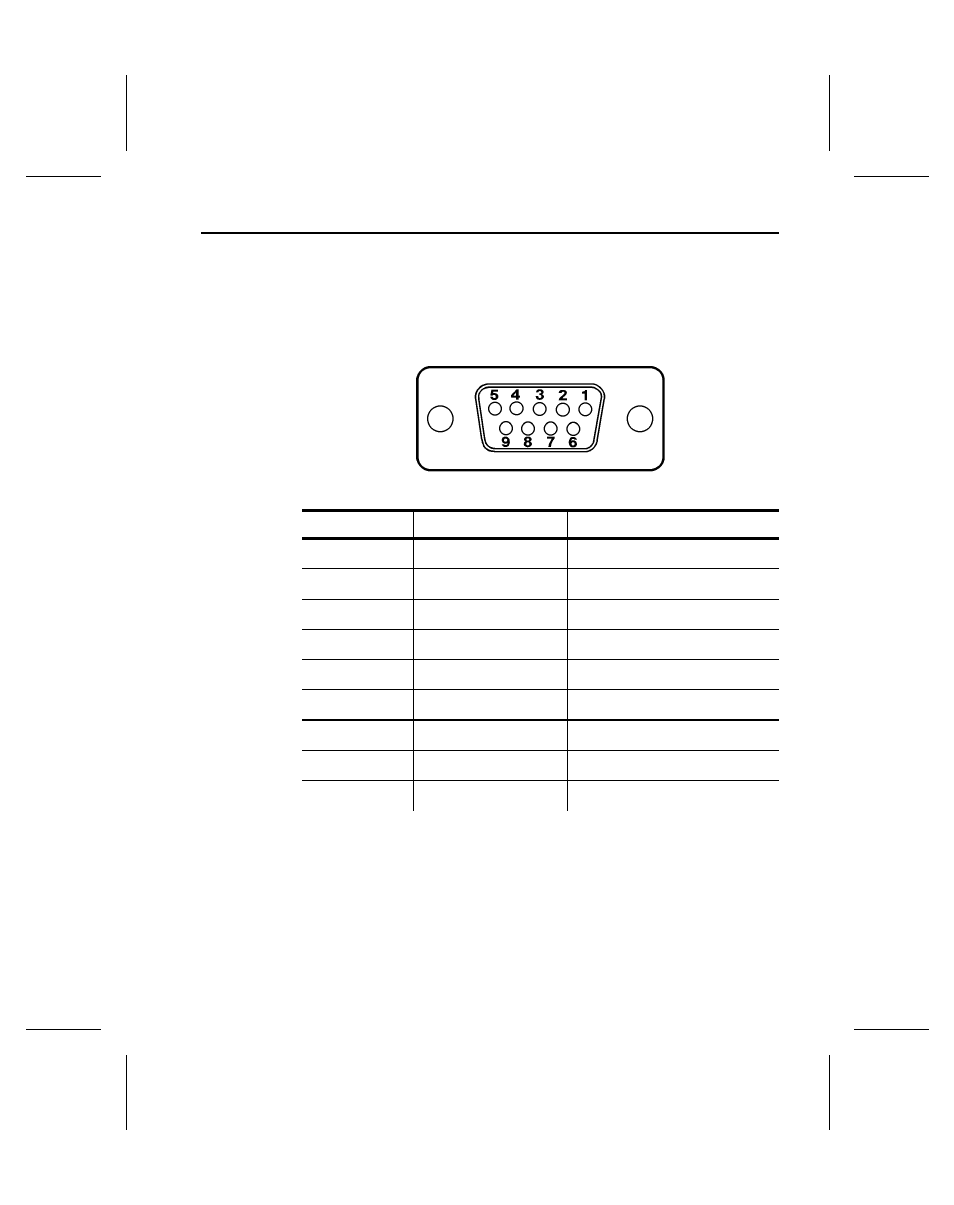

La siguiente tabla describe las salidas de las clavijas del cable
para la conexión de la impresora. Esta utiliza un conector
macho de 9 clavijas RS-232.
Clavija, Descripción Dirección
1 DTR o +5 vcc Salida
2 RxD Entrada
3 TxD Salida
4 DTR Salida
5 SGND —
6 DSR Entrada
7 RTS Salida
8 CTS Entrada
9 N/C —
6-3
