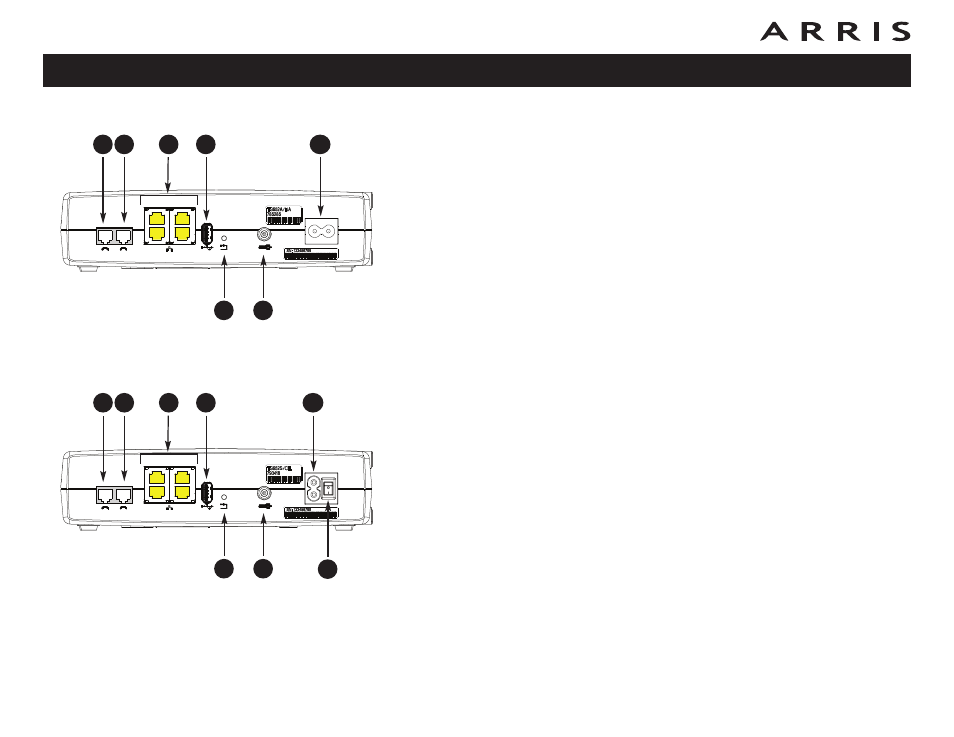

Panel trasero
En la parte trasera de la puerta de enlace de telefonía se encuentran los siguientes
conectores y controles:
A Tel 1: Conector para la primera línea telefónica.
B Tel 2: Conector para la segunda línea telefónica.
C Ethernet (1 - 4): Conectores para utilizar con los puertos LAN de un
ordenador.
D USB: conector host USB (compatibilidad con dispositivos USB externos)
E Botón Reset: reinicia la puerta de enlace de telefonía del mismo modo que
si apagara y encendiera la unidad. Para presionar este botón, utilice un
objeto puntiagudo no metálico.
F Cable: conector para el cable coaxial.
G Power: conector para el cable de alimentación.
H Interruptor: (sólo TG952S): interruptor para encender o apagar el dispositivo.
Manual del usuario de la puerta de enlace de telefonía Touchstone TG952 16
Seguridad Introducción Instalación
Configuración de
Ethernet Uso
Solución de
problemas Glosario
Tel 1 Tel 2 Ethernet
10/100/1000
USB Reset Cable 1
2
3
4
B A
E
C D G
Tel 1 Tel 2 Ethernet
10/100/1000
USB Reset Cable 1
2
3
4
TG952A/B
TG952S
F
B A
E
C D G
F H
