4.1 Instalación de audio y GPIO
4.1.1 Información de disposición de pines de GPIO y audio

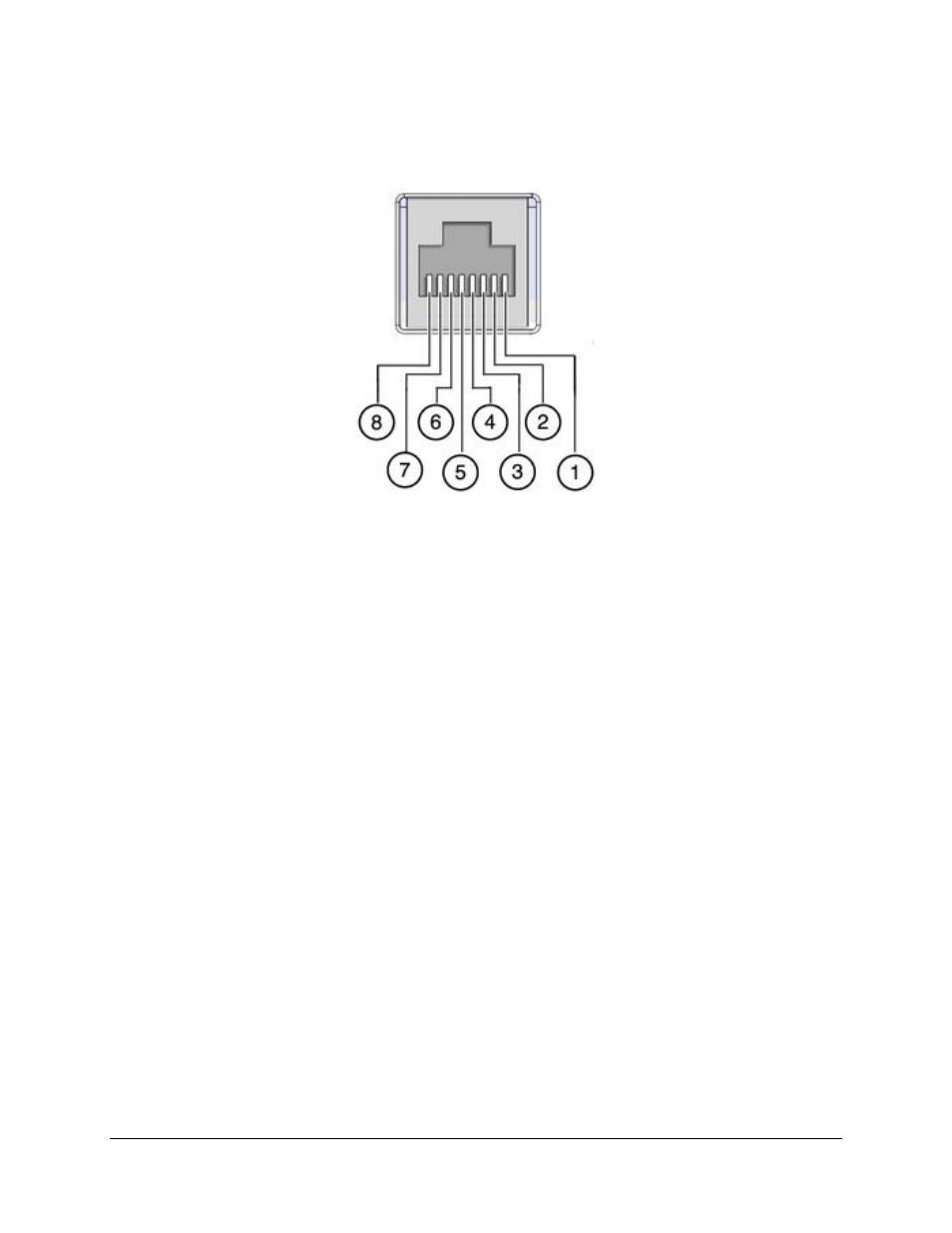

Figura 9: Ejemplo de disposición de pines RJ45
4.1.2 Instalación del cable de audio CAT5

Enchufe un extremo del cable CAT5 en la ranura AES superior (conector RJ-45) para los
canales de audio 1 a 8.

Enchufe el otro extremo del cable CAT5 en el procesador de audio.

Tome un extremo de otro cable CAT5 y enchúfelo en la ranura AES inferior (conector
RJ-45) para los canales de audio 9 a 16.

Enchufe el otro extremo del adaptador del cable CAT5 en el procesador de audio.
4.1.3 Instalación del cable de GPIO CAT5

Enchufe un extremo del cable CAT5 desde la ranura del GPI en cualquiera de los
controladores de automatización disponibles o requeridos.

Tome otro extremo del cable CAT5 y enchúfelo desde la ranura del GPO en cualquiera
de los controladores de automatización disponibles o requeridos.
