Doremi ShowVault / IMB - Manual (Página 15)

CRT.OM.003680.DRM Página 15 Versión 1.0
Doremi Labs
4.2.3.2 Información de disposición de pines de GPI

4 GPI sobre conectores RJ45:
N.° de pin Señal
1 GPI 0+
2 GPI 0-
3 GPI 1+
4 GPI 2+
5 GPI 2-
6 GPI 1-
7 GPI 3+
8 GPI 3-
4.2.3.3 Información de disposición de pines de GPO

8 GPO sobre conectores RJ45:
N.° de pin Señal
1 GPO 0
2 GPO 1
3 GPO 2
4 GPO 4
5 GPO 5
6 GPO 3
7 GPO 6
8 Tierra

Encienda el servidor ShowVault presionando el botón de encendido.

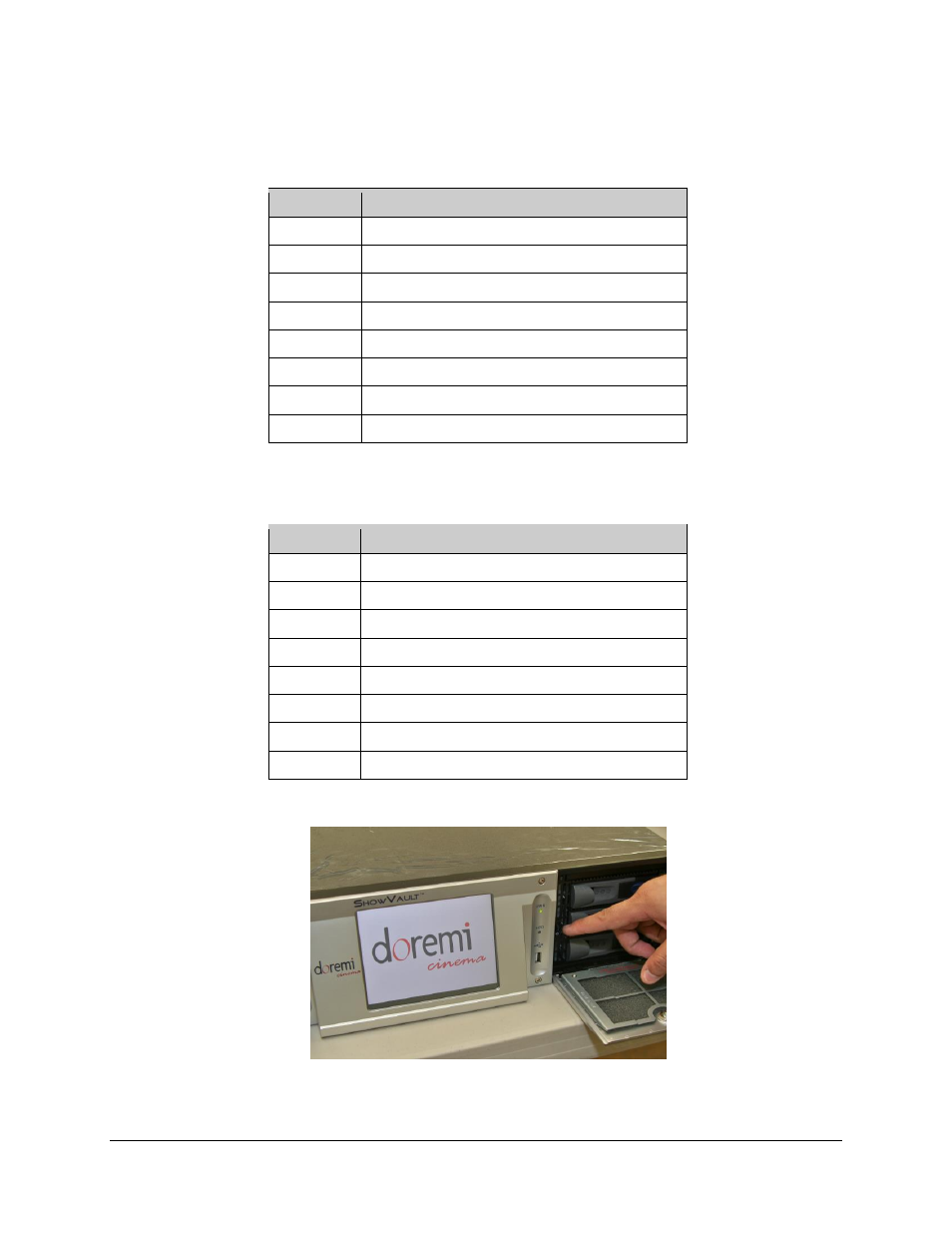

Figura 14: Encendido de ShowVault
