4.2 Instalación de audio y GPIO
4.2.1 Instalación del cable de audio CAT5 protegido

Enchufe un extremo del cable CAT5 protegido en la ranura AES superior (conector RJ-
45) para los canales de audio 1 a 8.

Enchufe el otro extremo del cable CAT5 protegido en el procesador de audio.

Tome un extremo de otro cable CAT5 protegido y enchúfelo en la ranura AES inferior
(conector RJ-45) para los canales de audio 9 a 16.

Enchufe el otro extremo del adaptador del cable CAT5 protegido en el procesador de
audio.
4.2.2 Instalación del cable CAT5 protegido del GPIO

Enchufe un extremo del cable CAT5 desde la ranura del GPI en cualquiera de los
controladores de automatización disponibles o requeridos.

Tome otro extremo del cable CAT5 protegido y enchúfelo desde la ranura del GPO en
cualquiera de los controladores de automatización disponibles o requeridos.
4.2.3 Información de disposición de pines de GPIO y audio

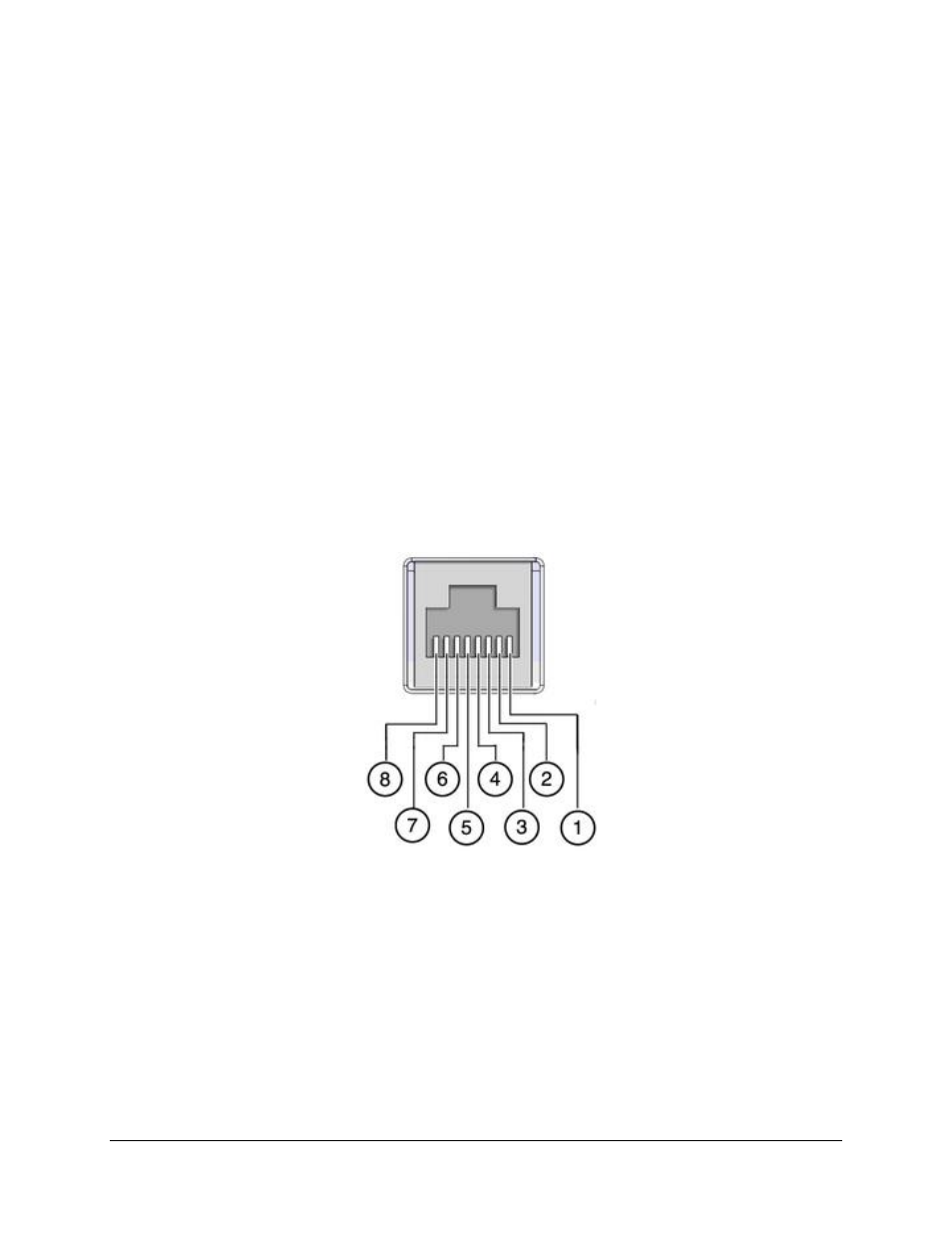

Figura 12: Ejemplo de disposición de pines de entrada RJ45
