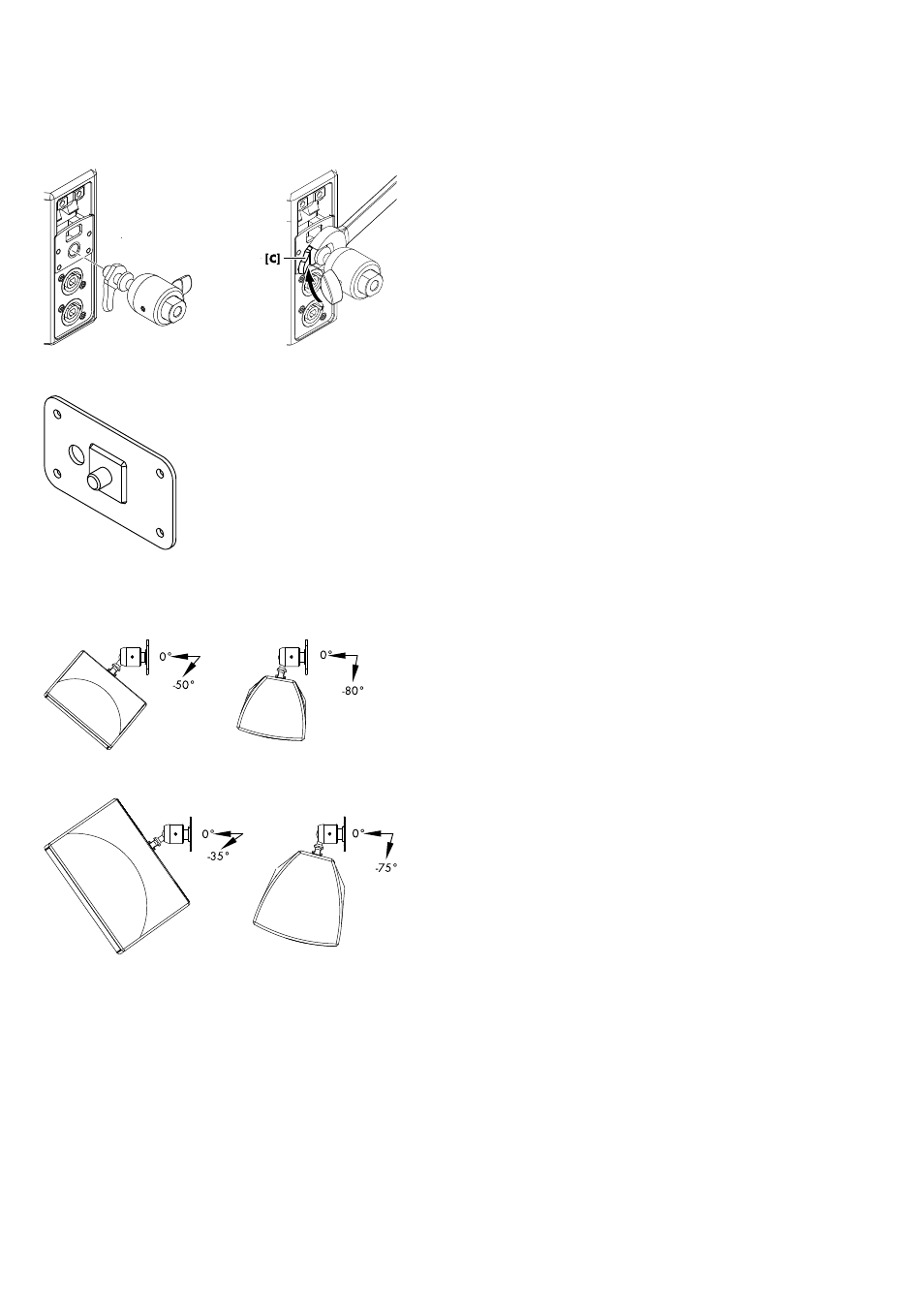

Conexión del brazo articulado autoblocante a la caja
1. Conecte el brazo articulado autoblocante a la inserción ros-
cada M10 del panel posterior de la caja.
2. Para fijar el adaptador a la caja, apriete el dispositivo de blo-
queo [C].
Si es necesario, ajuste el tornillo de sujeción con la llave fija
(tamaño n.º 17).
1.4. Z5038 Placa de fijación M10
La Z5038 Placa de fijación M10 se puede utilizar para montar las
cajas E4 o E5 en paredes, techos u otras superficies.
Nota: Consulte las instrucciones de montaje correspon-
dientes que se suministran junto con la placa de fijación.
Para el montaje de las cajas en la pared, se puede utilizar tanto la
posición horizontal como la vertical. Si las cajas se montan en el
techo, se recomienda la configuración horizontal.
Las opciones de montaje y los ajustes de ángulo siguientes se
pueden aplicar independientemente de si las cajas se montan en
paredes o en techos o en otra superficie adecuada.
Altavoz E4
Para la caja E4, se pueden configurar ángulos desde 0° hasta
–50° (configuración vertical) o desde 0° hasta –80° (configura-
ción horizontal).
Altavoz E5
Para la caja E5, se pueden configurar ángulos desde 0° hasta
–35° (configuración vertical) o desde 0° hasta –75° (configura-
ción horizontal).
