1.1. Precauciones de seguridad
Seguridad general
Sólo personal cualificado y autorizado debe realizar la instalación
y la configuración y seguir las Reglas para la Prevención de Acci-
dentes nacionales que estén vigentes.
Es responsabilidad de la persona que realiza la instalación com-
probar que los puntos de suspensión/fijación son adecuados para
el uso previsto.
Antes del uso, lleve siempre a cabo una inspección visual y fun-
cional de los elementos. En caso de duda acerca del funciona-
miento correcto y la seguridad de los elementos, no los utilice.
Información sobre seguridad de la carga
La carga de trabajo máxima autorizada del Z5356 Brazo articu-
lado autoblocante de E4/E5 es 3 kg (6.6 lb) (conforme a la
norma BGV C1) que equivale al peso de una caja E4 o E5.
1.2. Uso previsto
El Z5356 Brazo articulado autoblocante de E4/E5 sólo debe utili-
zarse con los altavoces de la Serie E de d&b E4 y E5, como se
describe en estas instrucciones de montaje.
El adaptador permite que las cajas E4 y E5 se conecten con dife-
rentes accesorios de montaje de d&b, como:
–
E6532 Súper abrazadera con
E6533 Adaptador M10 para Súper abrazadera
– Z5029 Espiga TV
– Z5034 Adaptador de soporte
– Z5035 M10 a adaptador de 3/8"
– Z5038 Placa de fijación M10
1.3. Montaje
Herramientas necesarias:
– Llave fija (tamaño n.º 17)
– Llave Allen de 3 mm
Brazo articulado autoblocante
El brazo articulado autoblocante está equipado con un tornillo de
sujeción. Se utiliza para preajustar la sujeción de la articulación
esférica.
Si es necesario, ajuste el tornillo de sujeción con la llave Allen de
3 mm.

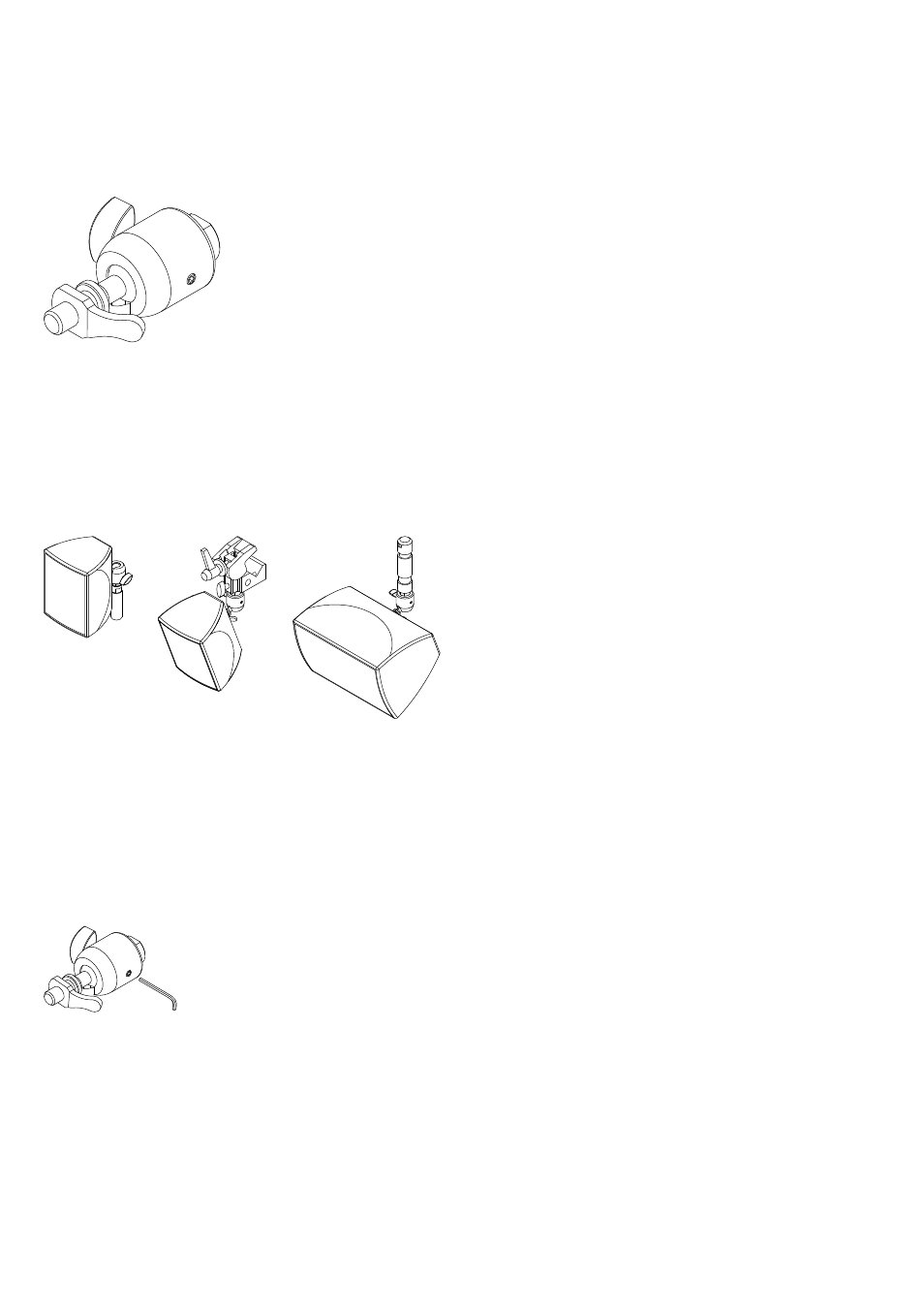

Fig. 1: Z5356 E4/E5 Brazo articulado autoblocante
1. Z5356 Instrucciones de montaje
