2.2. Conexiones
Las cajas están provistas con un par de conectores de 4 pines.
Todos los pines de ambos conectores están cableados en para‐
lelo. Los altavoces Y8 y Y12 utilizan las asignaciones de pines
1+/1–. Los pines 2+/2– se designan a los subwoofers activos.
Usando el conector macho como entrada, el conector hembra
permite la conexión directa a un segundo altavoz.
Las cajas se pueden suministrar con conectores NL4 M o EP5
como opción.
Los equivalentes de los pines de los conectores aplicables se enu‐
meran en la tabla siguiente.
NLT4 F/M
NL4 M
1+ 1– 2+ 2– n.d.
EP5 1 2 3 4 5
2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Los amplificadores aplicables ofrecen dos configuraciones ("Arc" o
"Line") para las cajas Y8 y Y12. Están disponibles en los modos
Dual Channel o Mix TOP/SUB.
La selección de la configuración Y8 o Y12 respectiva permite que
el amplificador accione hasta dos cajas Y8 o Y12 por el canal
respectivo.
Configuraciones Arc y Line
La selección de Arc o Line dependerá de la curvatura del arreglo.
Ambas configuraciones se pueden utilizar en un arreglo.
La configuración Arc se utiliza con los altavoces de arreglo lineal
cuando están en secciones curvadas del arreglo.
La configuración Line se utiliza para secciones largas del arreglo
con tres o más ajustes consecutivos entre cajas de 0°, 1° o 2°.
Comparada con la configuración Arc, el rango medio superior se
reduce para compensar la extensión del near field o campo cer‐
cano.
La transición desde la configuración Line a la de Arc dentro del
arreglo se realiza en función de la progresión del ángulo entre
cajas, pero admite determinadas desviaciones debido a la cone‐
xión de las cajas en grupos de hasta dos.

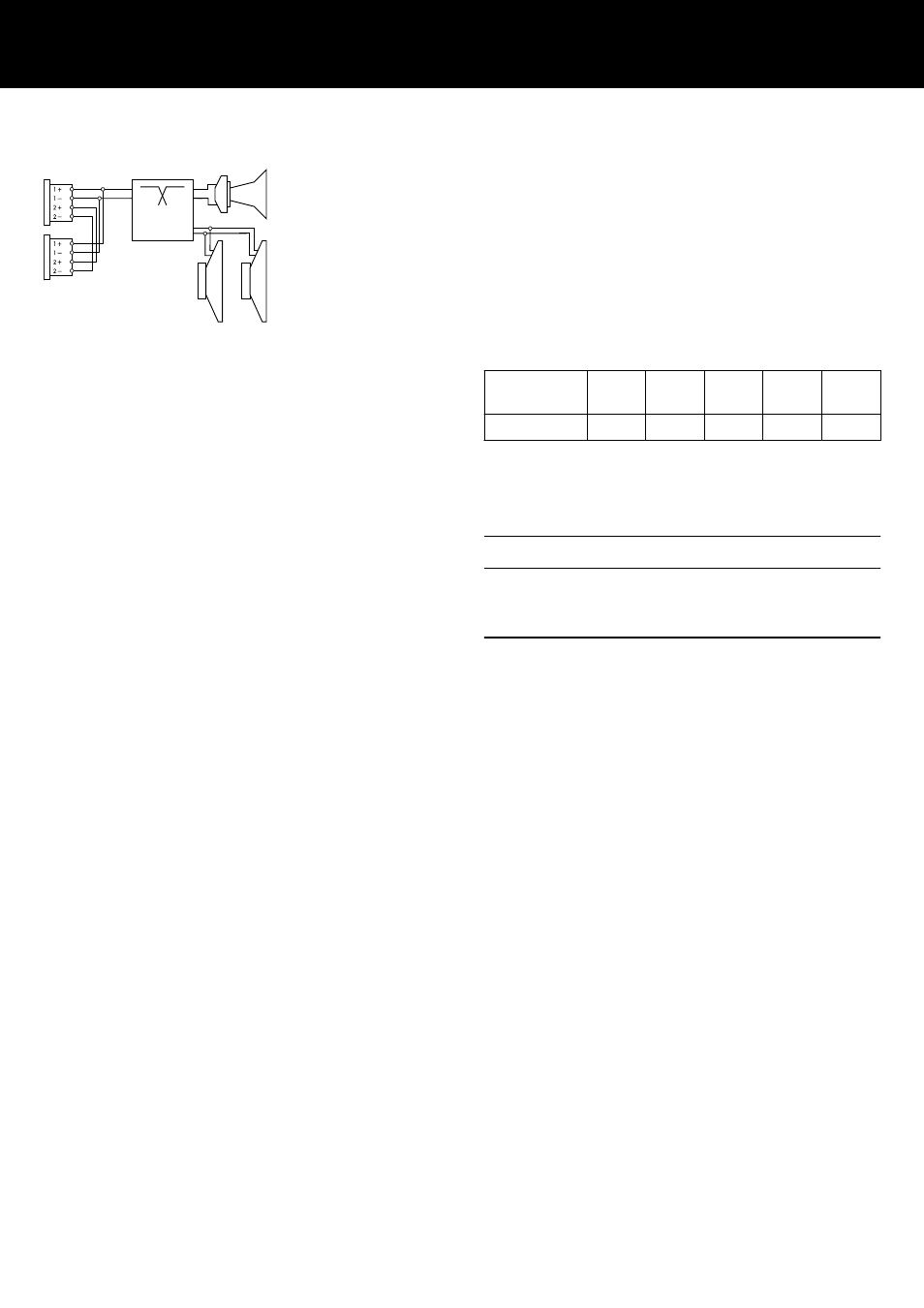

passi ve
crossover
Cables del conector
