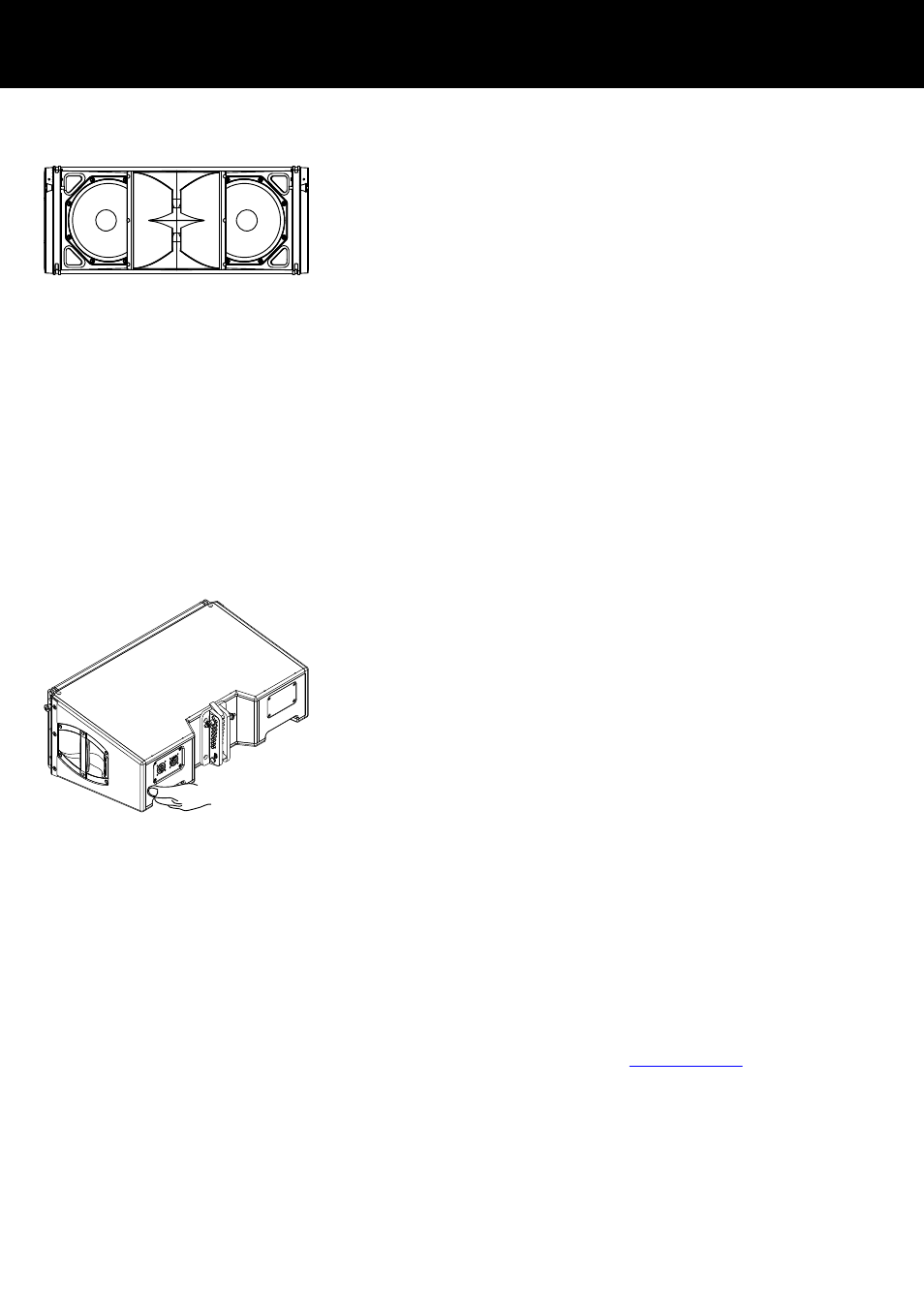

2.1. Descripción del producto
El módulo de arreglo en línea de Y8 se ha previsto para aplica‐
ciones de refuerzo de sonido de pequeña y mediana escala. Con
la Estructura de rigging (o bumper) Y se puede volar en columnas
verticales con hasta 24 cajas que ofrecen un patrón de dispersión
de directividad constante de 80° en el plano horizontal.
El módulo de arreglo lineal Y12 es acústica y mecánicamente
compatible con el Y8 y ofrece una dispersión horizontal de 120°.
Las cajas Y8/Y12 son diseños de 2 vías y ambas alojan
2 motores de bajas frecuencias (LF) de neodimio de 8", un motor
de compresión de frecuencias altas (HF) de salida de 1.4" con un
diafragma de 3" montado en un dispositivo moldeador de onda y
una red de crossovers pasivos.
Los segmentos de onda resultantes de cada una de las cajas se
sumarán coherentemente y sin cancelaciones. Los ángulos entre
cajas colindantes se pueden configurar desde 0° hasta 14° con
una resolución de 1°.
Los dos motores de bajas frecuencias (LF) están situados en una
disposición dipolar que proporciona un control de dispersión ver‐
tical excepcional incluso a las frecuencias más bajas con el ángulo
nominal de dispersión horizontal mantenido hasta 500 Hz.
La respuesta de frecuencia va de 54 Hz hasta más de 19 kHz.
Las cajas están hechas de contrachapado con un acabado de
PCP (Protección de poliurea de la caja) resistente a los impactos y
a las inclemencias meteorológicas. Las partes frontales de las
cajas del altavoz están protegidas por una rejilla metálica rígida y
un tejido acústicamente transparente. Cada panel lateral incor‐
pora un asa, mientras que en la parte trasera se proporcionan dos
ranuras de agarre adicionales.
Componentes de rigging y arreglos de la Serie Y
Los arreglos de la Serie Y pueden constar de una combinación de
altavoces Y8 o Y12 y/o de subwoofers cardioides Y-SUB.
Las cajas se conectan mecánicamente mediante anclajes de rig‐
ging a ambos lados de la parte frontal de la caja y un anclaje
central en la parte posterior de la caja. Todos los componentes de
rigging necesarios están montados en la caja y se ocultan o se
despliegan cuando se necesita.
Se ofrece una descripción detallada de los componentes de rig‐
ging de la Serie Y en el Manual de rigging de la Serie Y que se
proporciona con la Estructura de rigging Y.
Una descripción detallada de la planificación y el diseño de arre‐
glos Y se ofrece en la información técnica "TI 385 d&b Line array
design, d&b ArrayCalc" que también se proporciona con la Estruc‐
tura de rigging Y.
El software de simulación ArrayCalc de d&b se puede descargar
del sitio web de d&b en www.dbaudio.com .
