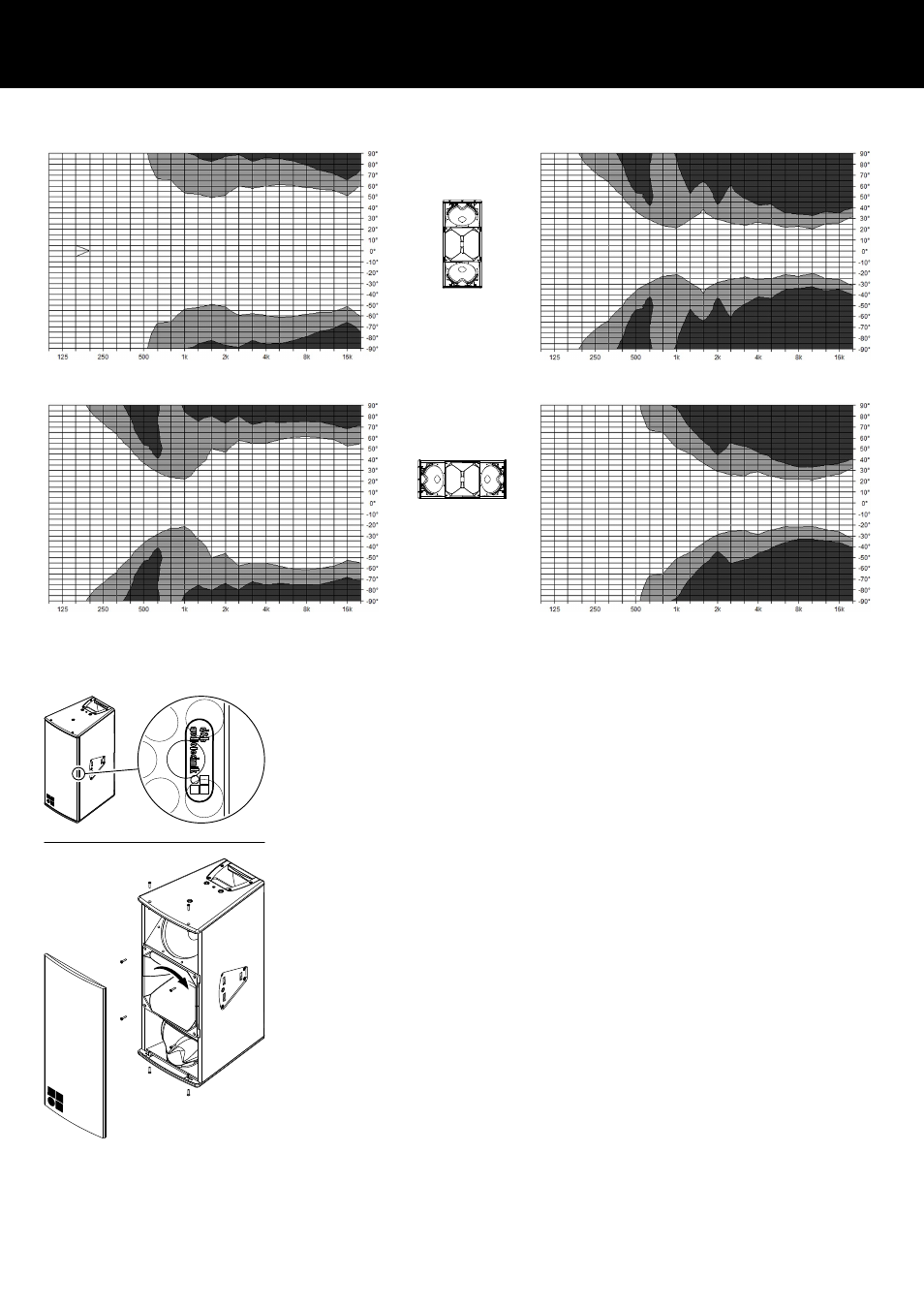

Diagrama de isobara horizontal
Y10P
configuración vertical
Diagrama de isobara vertical
Diagrama de isobara horizontal
Y10P
configuración hori‐
zontal,
trompeta girada
Diagrama de isobara vertical
Modificación de la dispersión de la trompeta de HF
En el ajuste predeterminado de fábrica, la trompeta de altas fre‐
cuencias (HF) está instalada en la caja para proporcionar la dis‐
persión horizontal nominal si la caja se utiliza en posición vertical.
Se indica mediante una etiqueta blanca en el anclaje de la trom‐
peta. La etiqueta se puede ver a través de la rejilla frontal en cada
lado de la caja, como se muestra en el gráfico.
La trompeta de HF se puede girar 90°.
Herramientas necesarias: llave dinamométrica (#TX20).
1. Desatornille los tornillos de apriete de los paneles inferior y
superior de la caja y quite la rejilla frontal.
2. Desatornille los tornillos que sostienen el anclaje de la trom‐
peta y gire la trompeta.
3. Para volver a colocar la trompeta, proceda como sigue:
– Asegúrese de que la junta de la trompeta está en su sitio.
– Vuelva a poner la trompeta.
– Inserte todos los tornillos y apriételos con cuidado en sen‐
tido horario hasta que encajen con precisión en los orifi‐
cios de inserción.
4. Vuelva a colocar la rejilla frontal.
Modificación de la dispersión de HF
