2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Aplicación Configuración Cajas por canal
Y7P Y7P 2
Y10P Y10P 2
Para los amplificadores aplicables, están disponibles las configu‐
raciones de controlador en los modos Dual Channel y Mix TOP/
SUB.
2.3.1. Ajustes del controlador
Para el ajuste acústico, se pueden seleccionar las funciones CUT,
HFA y CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja fre‐
cuencia de las cajas. Las cajas ya estarán configuradas para utili‐
zarlas con los subwoofers activos de d&b.
Circuito HFA
En modo HFA (Atenuación de alta frecuencia), la respuesta de HF
del sistema está atenuada. HFA proporciona una respuesta de fre‐
cuencia natural y balanceada cuando una unidad se sitúa cerca
de los oyentes en campo próximo o se utiliza en retraso (delay).
La Atenuación de alta frecuencia empieza gradualmente a 1 kHz,
disminuyendo aproximadamente 3 dB a 10 kHz. Esta atenuación
imita la disminución en la respuesta de frecuencia que se experi‐
menta cuando se escucha un sistema desde una distancia en una
sala o auditorio típicamente reverberante.
Circuito CPL
El circuito CPL (de Coupling o Acoplamiento) compensa los
efectos de acoplamiento o suma positiva de graves entre la caja y
las superficies limítrofes cercanas. CPL empieza gradualmente a
1 kHz, con la atenuación máxima por debajo de 400 Hz. Para
conseguir una respuesta de frecuencia equilibrada, el circuito CPL
se puede configurar hasta valores de atenuación en dB entre 0 y
–9.
Los valores CPL positivos crean un refuerzo de baja frecuencia
ajustable (de 0 a +5 dB) a unos 65 Hz y pueden seleccionarse
cuando el sistema trabaje en modo de rango completo sin sub‐
woofers.
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

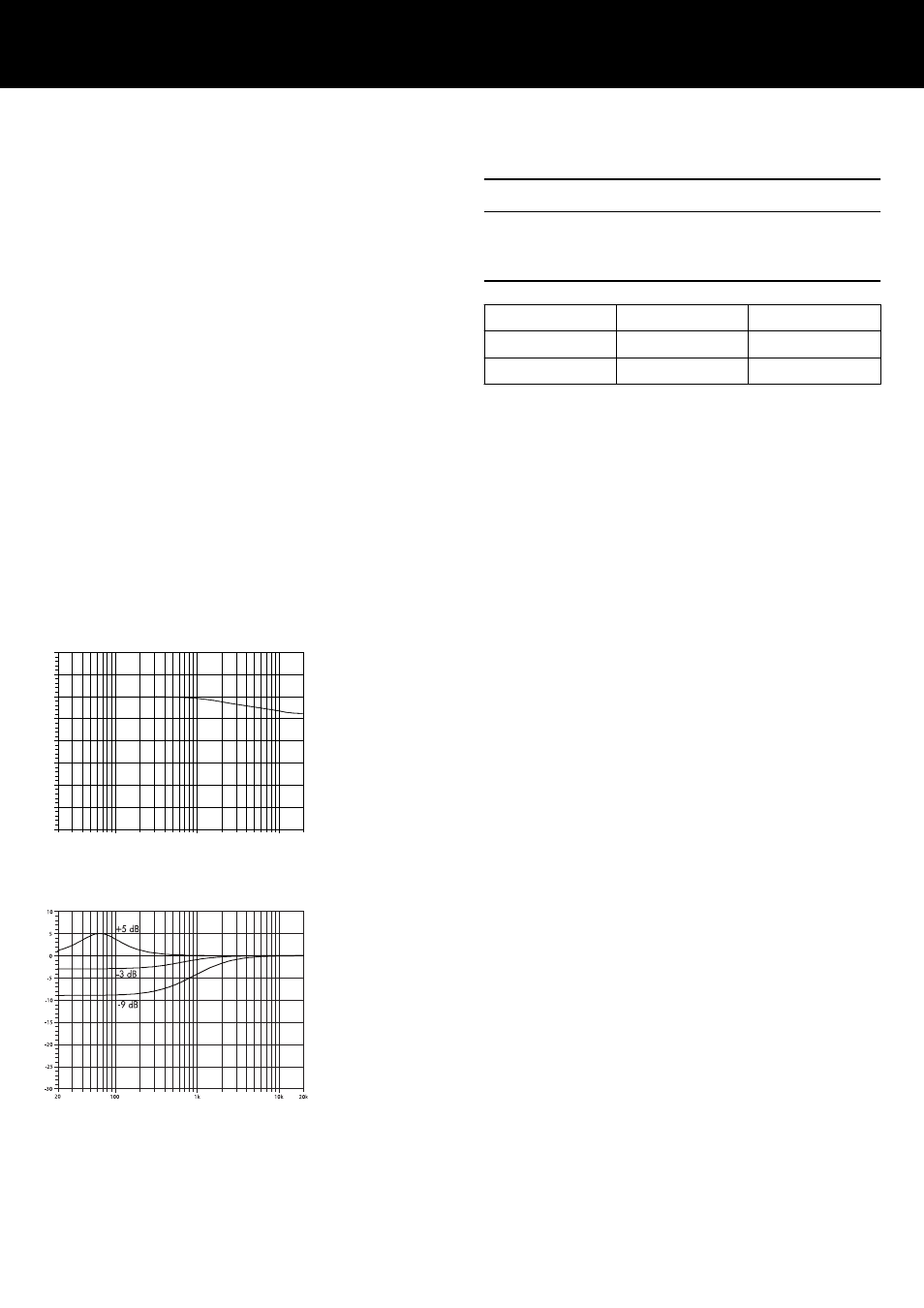

Corrección de la respuesta de frecuencia del circuito HFA
Corrección de la respuesta de frecuencia del circuito CPL
