2.2. Conexiones
Las cajas están provistas con un par de conectores de 4 pines.
Todos los pins de ambos conectores están cableados en paralelo.
Las cajas V8 y V12 utilizan asignaciones de pins 1+/1–. Los pins
2+/2– se designan a los subwoofers activos. Usando el conector
macho como entrada, el conector hembra permite la conexión
directa a un segundo altavoz.
Las cajas se pueden suministrar con conectores EP5 como opción.
Los equivalentes de los pins de los conectores aplicables se enu‐
meran en la tabla siguiente.
NL4
NLT4 F/M
1+ 1– 2+ 2– n.d.
EP5 1 2 3 4 5
2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Funcionamiento con D12
El amplificador ofrece dos configuraciones ("Arc" o "Line") para las
cajas V8 y V12. Están disponibles en los modos "Dual Channel" y
"Mix TOP/SUB".
La selección de la configuración V8 o V12 permite que el amplifi‐
cador accione hasta dos cajas V8/V12 por el canal respectivo.
Configuraciones "Arc" y "Line"
La selección de "Arc" o "Line" dependerá de la curvatura del
arreglo. Ambas configuraciones se pueden utilizar en un arreglo.
La configuración "Arc" se utiliza con los altavoces de arreglo lineal
cuando están en secciones curvadas del arreglo.
La configuración "Line" se utiliza para secciones largas del arreglo
con tres o más ajustes consecutivos entre cajas de 0°, 1° o 2°.
Comparada con la configuración "Arc" el rango medio superior se
reduce para compensar la extensión del nearfield o campo cer‐
cano.
La transición desde la configuración "Line" a la de "Arc" dentro del
arreglo se realiza en función de la progresión del ángulo entre
cajas, pero admite determinadas desviaciones debido a la cone‐
xión de las cajas en grupos de hasta dos.

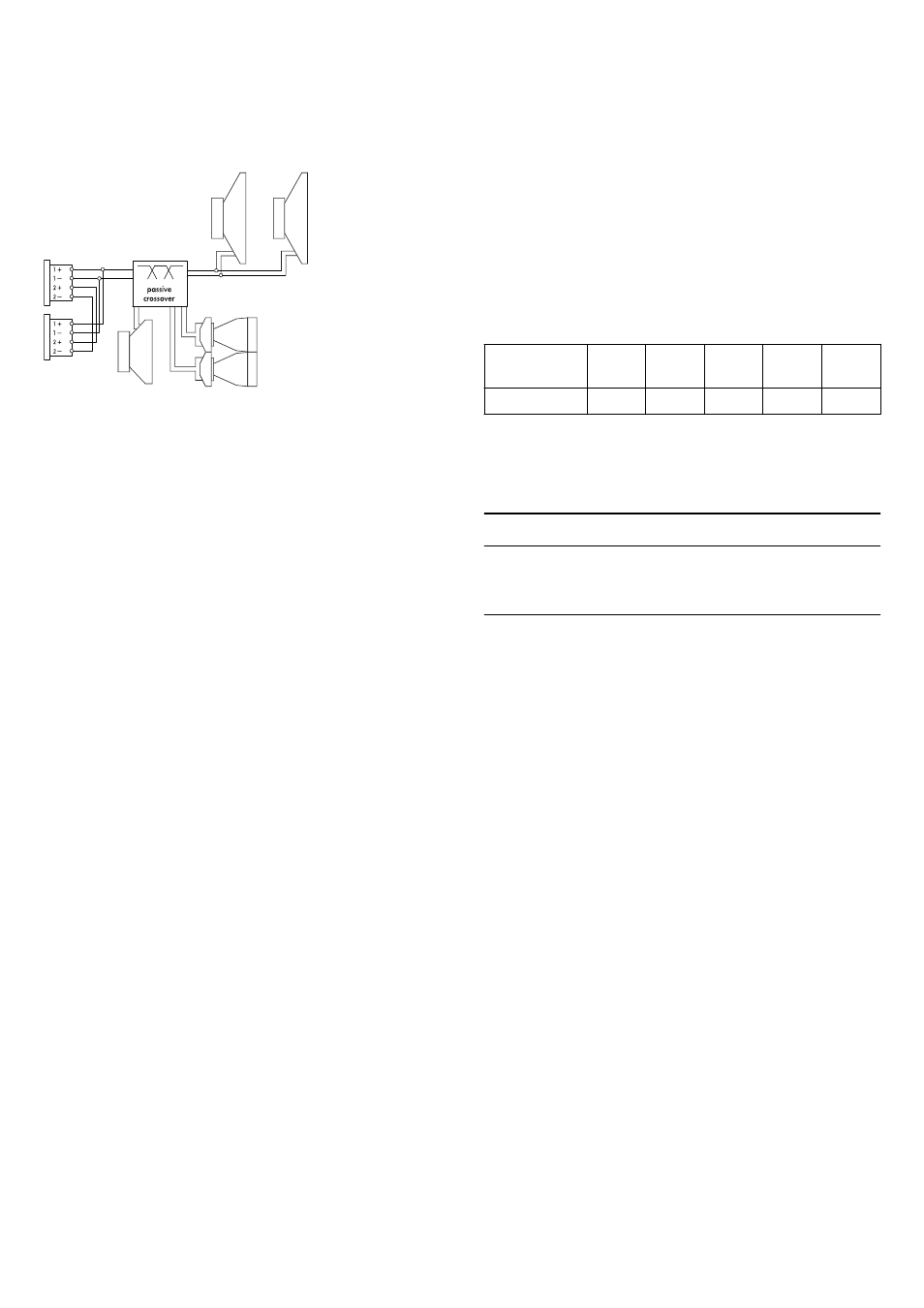

Fig. 2: Cables del conector
