2.1. Descripción del producto
El V8 es un altavoz de arreglo lineal para refuerzo de sonido de
media a gran escala. Con la Estructura de rigging (o bumper) V se
puede volar en columnas verticales con hasta 24 cajas que
ofrecen un patrón de dispersión de directividad constante de 80°
en el plano horizontal.
El módulo de arreglo lineal V12 es acústica y mecánicamente
compatible con el V8 y ofrece una dispersión horizontal de 120°.
La caja V8 es un diseño de 3 vías que aloja 2motores de bajas
frecuencias (LF) de neodimio de 10", un motor con trompeta de
frecuencias medias (MF) de 8", dos motores de compresión de fre‐
cuencias altas (HF) de salida de 1.4" con bobinas de 2.5" mon‐
tadas en un dispositivo moldeador de onda y una red de cros‐
sover pasivo. Los segmentos de onda resultantes de cada una de
las cajas se sumarán coherentemente y sin cancelaciones. Los
ángulos entre cajas colindantes se pueden configurar desde 0°
hasta 14° con una resolución de 1°.
Todos los componentes se organizan simétricamente alrededor del
eje central de la caja para producir un patrón de dispersión simé‐
trico. Esta configuración permite un diseño de frecuencia de cruce
muy uniforme con una superposición bien definida de las bandas
de frecuencia adyacentes y el resultado es una dispersión hori‐
zontal muy coherente y precisa. Debido a la disposición dipolar
de los motores de graves, el control de la dispersión horizontal de
banda ancha se mantiene hasta 250 Hz.
La respuesta de frecuencia va de 67 Hz hasta más de 18 kHz.
La caja está hecha de contrachapado con un acabado de PCP
(Protección de poliuretano de la caja) resistente a los impactos y a
las inclemencias meteorológicas. La parte frontal de la caja del
altavoz está protegida por una rejilla metálica rígida y una
espuma transparente acústicamente. Cada panel lateral incorpora
un asa, mientras que en la parte inferior trasera de la caja se pro‐
porcionan dos ranuras de agarre adicionales.
Componentes de rigging y arreglos de la Serie V
Los arreglos de la Serie V pueden constar de una combinación de
altavoces V8 y V12 y/o de subwoofers cardioides V-SUB.
Las cajas se conectan mecánicamente mediante anclajes de rig‐
ging a ambos lados de la parte frontal de la caja y un anclaje
central en la parte posterior de la caja. Todos los componentes de
rigging necesarios están montados en la caja y se ocultan o se
despliegan cuando se necesita.
Se ofrece una descripción detallada de los componentes de rig‐
ging de la Serie V en el Manual de rigging de la Serie V que se
proporciona con la Estructura de rigging V.
Una descripción detallada de la planificación y el diseño de arre‐
glos V se ofrece en la información técnica "TI 385 d&b Line array
design, d&b ArrayCalc" que también se proporciona con la Estruc‐
tura de rigging V.
La calculadora de arreglos ArrayCalc de d&b se puede descargar
del sitio web de d&b en www.dbaudio.com .

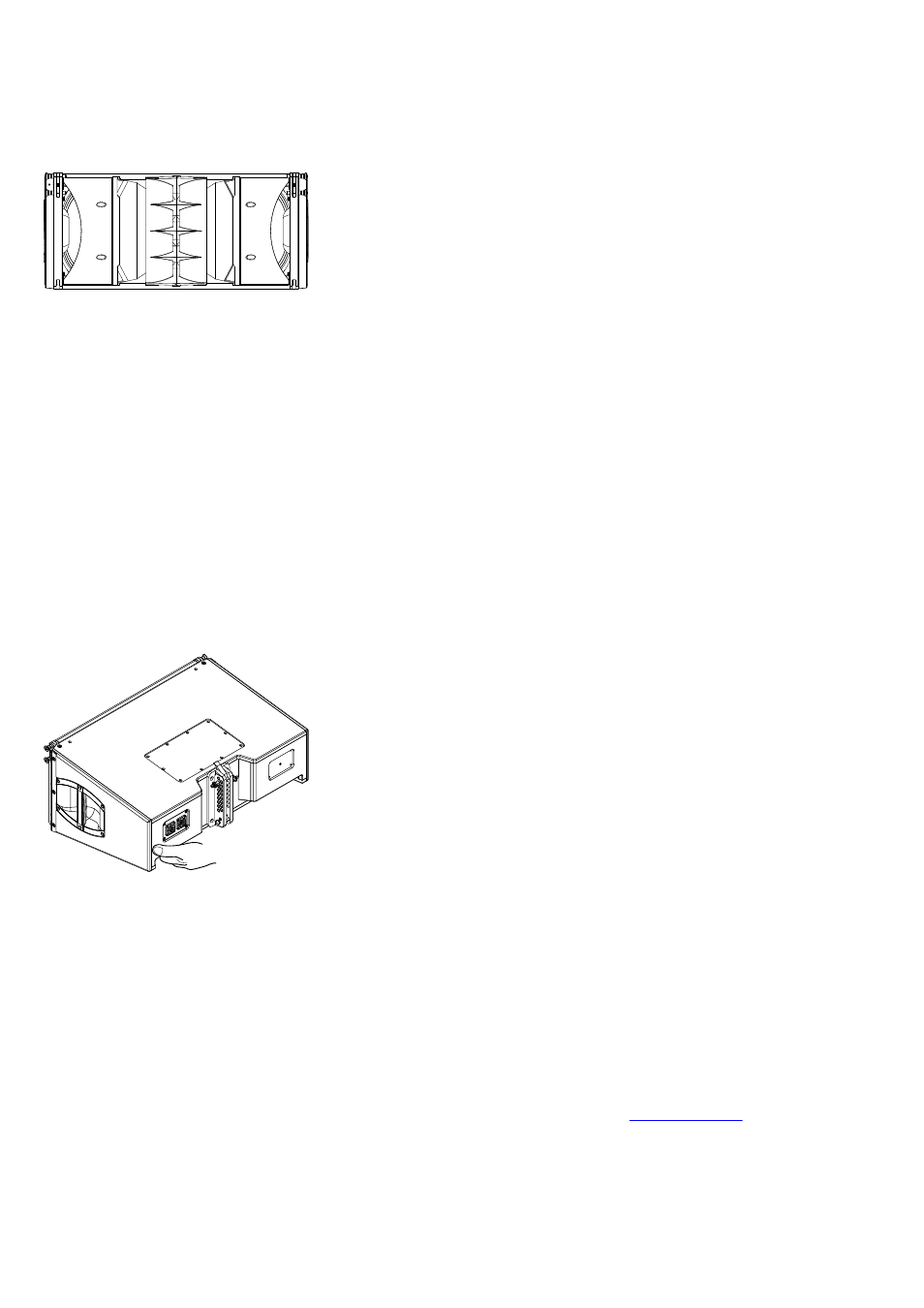

Fig. 1: Altavoz V8/V12
2. Altavoz V8/V12
