2.2. Conexiones
La caja está provista con un par de conectores de 4 pines. Todos
los pins de ambos conectores están cableados en paralelo. La
caja utiliza asignaciones de pins 2+/2–. Los pins 1+/1– se
designan a las cajas V8 o V12. Usando el conector macho como
entrada, el conector hembra permite la conexión directa a un
segundo altavoz.
La caja se puede suministrar con conectores EP5 como opción. Los
equivalentes de los pins de los conectores aplicables se enumeran
en la tabla siguiente.
NL4
NLT4 F/M
1+ 1– 2+ 2– n.d.
EP5 1 2 3 4 5
2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Funcionamiento con D12
Seleccione la configuración de controlador V-SUB.
En el amplificador está disponible en los modos "Dual Channel" y
"Mix TOP/SUB".
La selección de la configuración V-SUB permite que el amplifi‐
cador accione hasta dos cajas V-SUB por el canal respectivo.
2.3.1. Ajustes del controlador
Para el ajuste acústico, se puede seleccionar la función 100 Hz.
Circuito de 100 Hz
Si se selecciona el circuito de 100 Hz, la frecuencia superior de
funcionamiento del sistema se reduce de 115 Hz a 95 Hz.
Se puede usar si los subwoofers V-SUB accionados activamente se
utilizan como complemento de cajas de la Serie V que funcionan
en modo full range. El modo de 100 Hz también se puede utilizar
para compensar los efectos de la conexión cercana entre V-SUB y
cajas de la Serie V que funcionan en modo CUT. Con las cajas de
la Serie T, se recomienda el modo estándar.

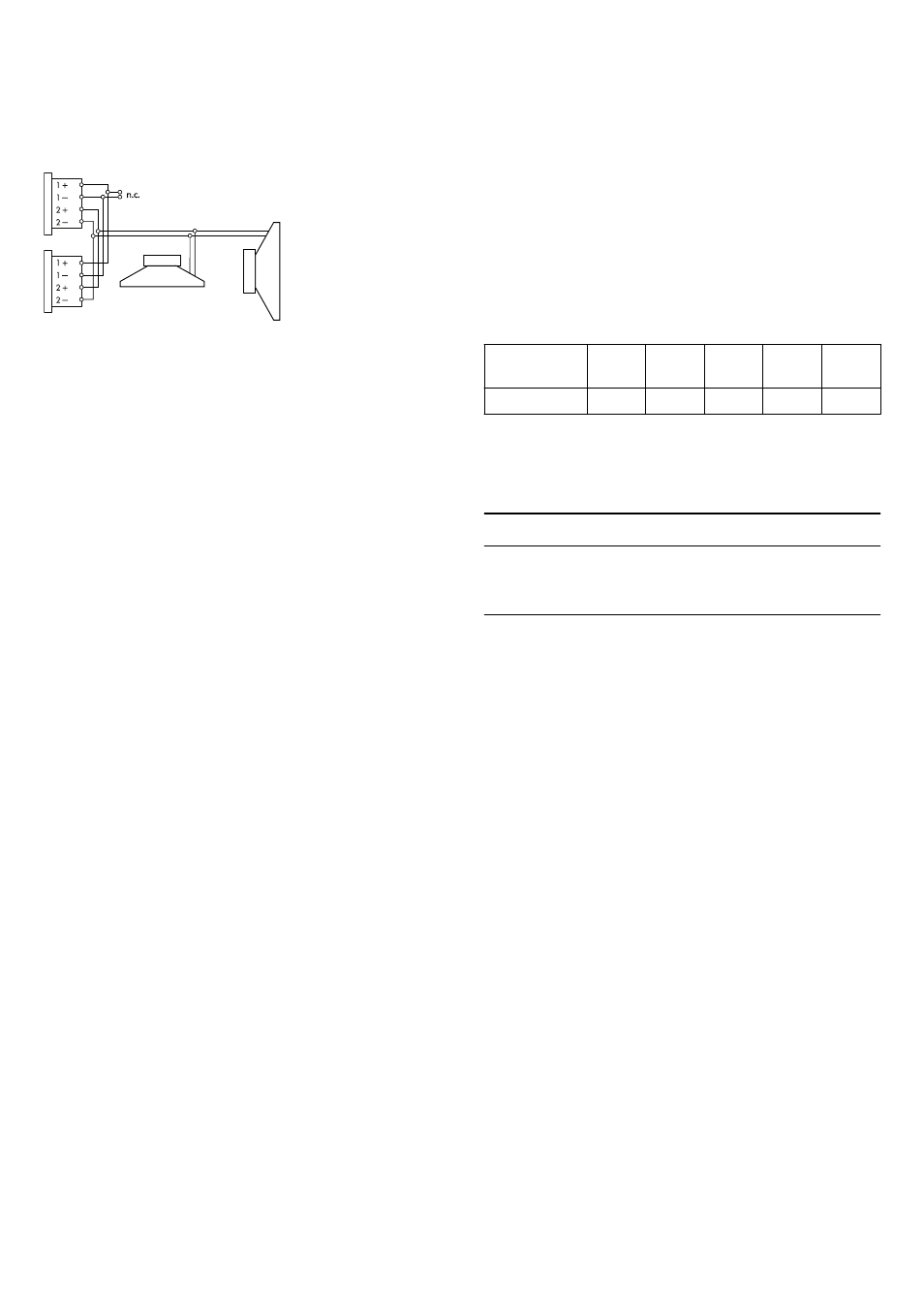

Fig. 3: Cables del conector
