2.1. Descripción del producto
El V-SUB es un subwoofer cardioide compacto de alto rendimiento
que se utiliza con los altavoces de la Serie V de d&b.
El V-SUB aloja dos motores de neodimio de larga excursión en
una configuración cardioide integrada: un motor de 18“ en un
diseño bassreflex encarado hacia delante y un motor de 12” en
diseño bandpass de dos cámaras que emite hacia detrás. La dis‐
posición y el ajuste proporcionan un patrón de dispersión car‐
dioide mediante un solo canal del amplificador.
Su respuesta de frecuencia se extiende de 37 Hz a 115/95 Hz.
La caja está hecha de contrachapado con un acabado de PCP
(Protección de poliuretano de la caja) resistente a los impactos y a
las inclemencias meteorológicas. La parte frontal de la caja del
altavoz está protegida por una rejilla metálica rígida y una
espuma transparente acústicamente. Cada panel lateral incorpora
dos asas y, montadas en el panel posterior, hay cuatro ruedas
resistentes. Un reborde roscado en el panel superior acepta el
Soporte de altavoz Z5013 de d&b para aplicaciones con cajas
de ancho de banda completo.
Componentes de rigging y arreglos de la Serie V
Las cajas se conectan mecánicamente mediante anclajes de rig‐
ging a ambos lados de la parte frontal de la caja y un anclaje
central en la parte posterior de la caja. Todos los componentes de
rigging necesarios están montados en la caja y se ocultan o se
despliegan cuando se necesita. Los componentes de rigging tam‐
bién están preparados para interconectarse y fijar cajas V-SUB en
aplicaciones de stack en el suelo.
Se ofrece una descripción detallada de los componentes de rig‐
ging de la Serie V en el Manual de rigging de la Serie V que se
proporciona con la Estructura de rigging V.
Una descripción detallada de la planificación y el diseño de arre‐
glos V se ofrece en la información técnica "TI 385 d&b Line array
design, d&b ArrayCalc" que también se proporciona con la Estruc‐
tura de rigging V.
La calculadora de arreglos ArrayCalc de d&b se puede descargar
del sitio web de d&b en www.dbaudio.com .
Dispersión cardioide
La dispersión cardioide evita la energía no deseada detrás del sis‐
tema y reduce en gran parte el campo reverberante a bajas fre‐
cuencias para ofrecer la mayor precisión en la reproducción de
bajas frecuencias. Los subwoofers se pueden utilizar como solu‐
ciones independientes o en combinaciones colocadas en stack con
una distancia mínima de 60 cm (2 ft) entre cajas colindantes o
entre las cajas y una pared lateral. Si se instala delante de
paredes, la distancia mínima a las paredes posteriores la propor‐
cionan las ruedas en la parte posterior de la caja.

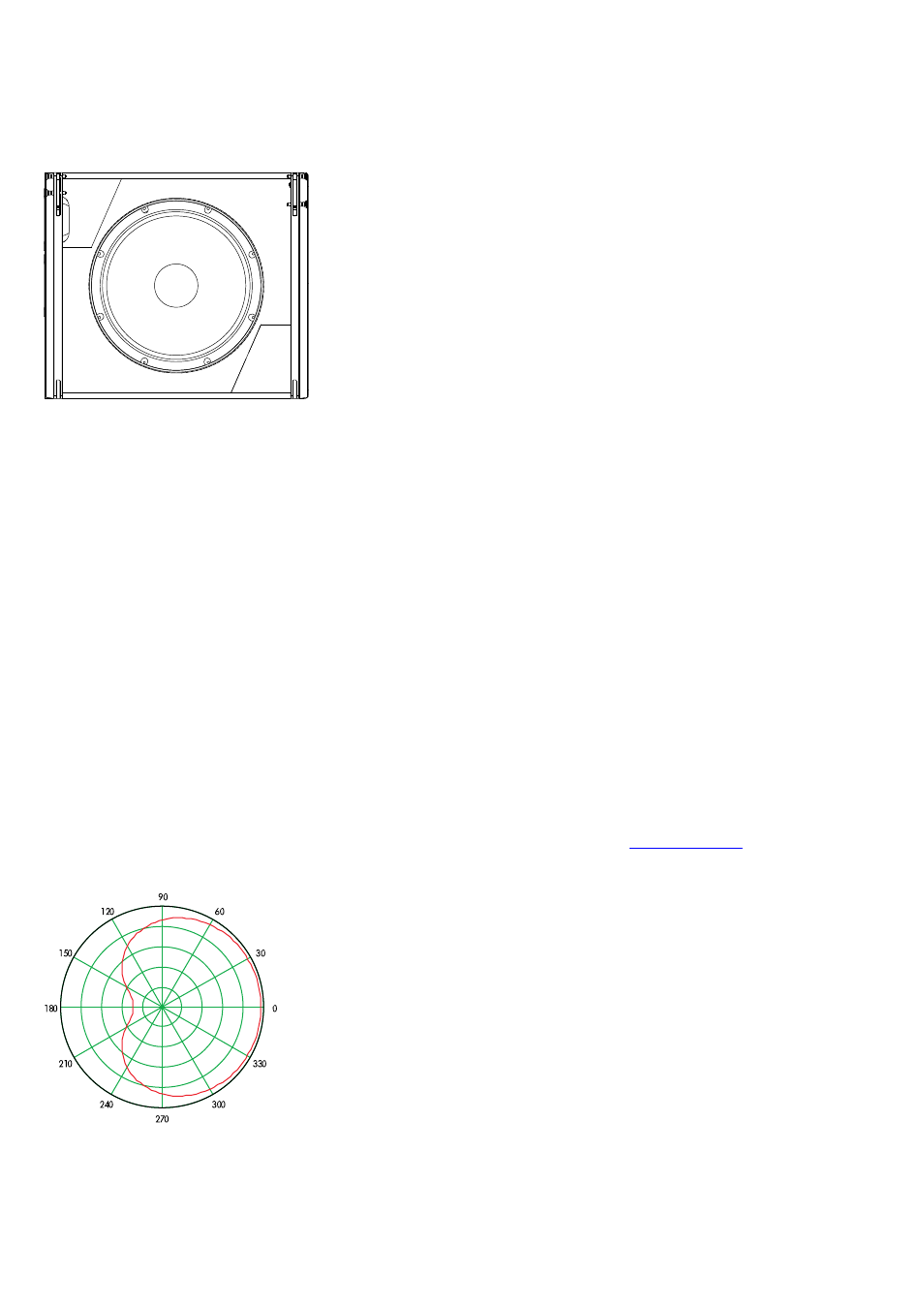

Fig. 1: Altavoz V-SUB
Fig. 2: Patrón de dispersión cardioide
