Conexiones
n.c.
1+
1-
2+
2-
1+
1-
2+
2-

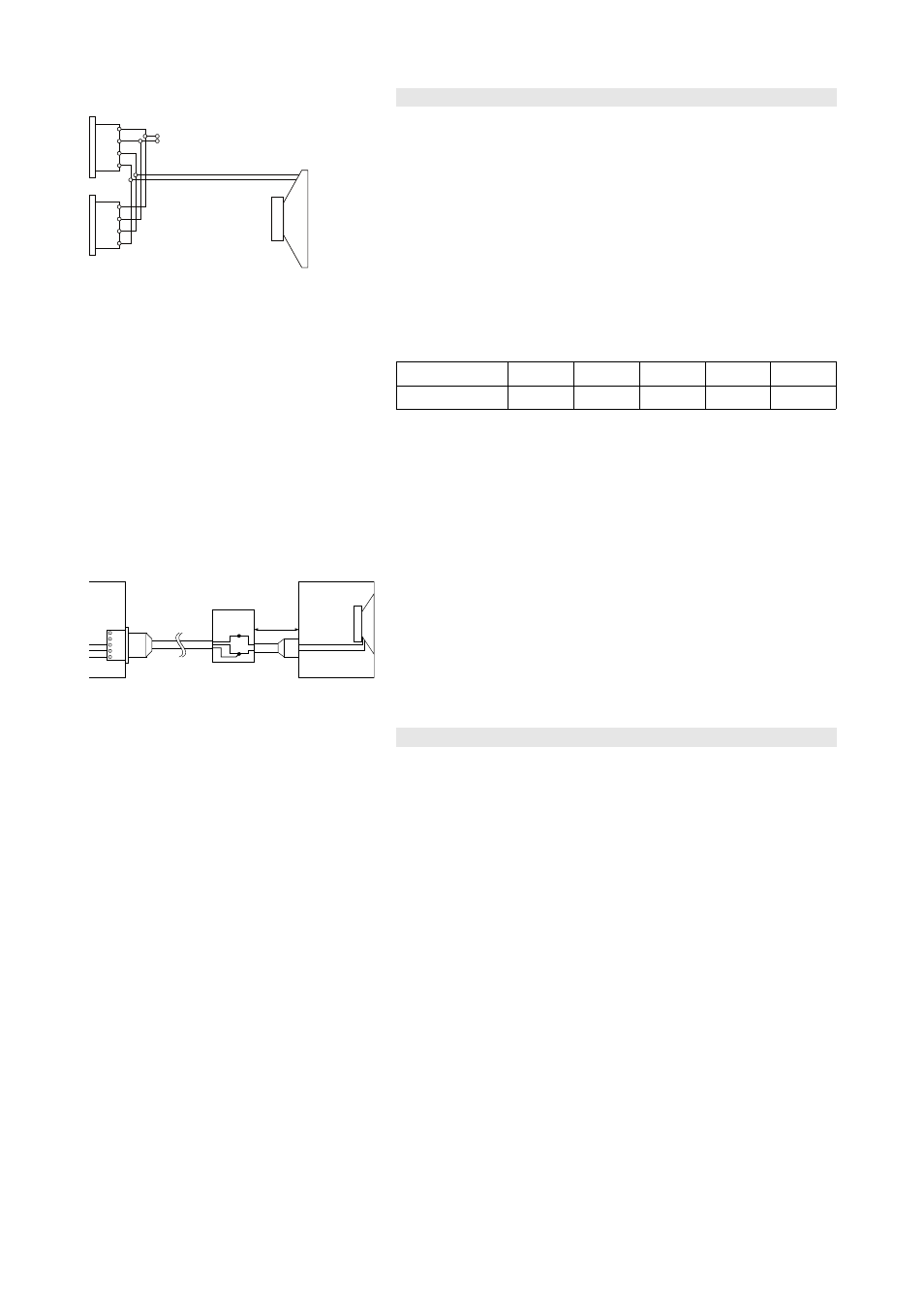

Fig. 3: Cables del conector
La caja del Ti-SUB está provista con un par de conectores NL4. Todos
los pins de ambos conectores están cableados en paralelo. El Ti-SUB
utiliza las asignaciones de pins 2+/2–. Los pins 1+/1– se asignan a los
sistemas de rango completo de d&b. Usando el conector macho como
entrada, el conector hembra permite la conexión directa de altavoces
adicionales.
La versión resistente a las inclemencias del tiempo (WR) está equipado
con
un cable de entrada fijo (5 m/16,4 ft, H-07-RN-F
2 x 2,5 mm 2 /AWG 13).
Los equivalentes de los conectores NL4 y la opción de cable fijo se
enumeran en la tabla siguiente.
NL4 1+ 1– 2+ 2– n.d.
Cable fijo (PG) Marrón (+) Azul (–)
Conectando salidas EP5 de D12 a cajas instaladas
(SenseDrive)
Para aplicar SenseDrive al subwoofer, deben utilizarse amplificadores
D12 con conectores EP5.
Cuando funciona en el modo "Mix TOP/SUB", el subwoofer debe
alimentarse desde el conector B de salida del amplificador D12.
2-wire cable
(max. 3 m /10 ft)
1
2
3
4
5
–
+
D12
amplifier
EP-5 NL4 /
PG
3
Junction
box
4
5
min. 3-wire cable
–
+
En instalaciones permanentes también puede ser utilizado el SenseDrive
a cajas con conectores NL4 u opción de cable fijo (PG). La conexión de
la señal negativa (pin 4 de la salida EP5 en el canal de D12 respectivo)
al cable de SenseDrive (pin 5 de de la salida EP5 en el canal de D12
respectivo) se realiza en una caja de conexionado cercana a la caja.
Para no comprometer la función SenseDrive dicha conexión se debería
realizar a no más de 3 m (10 ft) de la caja.
Funcionamiento con D6 o D12
Seleccione la configuración de controlador T-SUB.
En el amplificador D12 está disponible en los modos “Dual Channel” y
“Mix TOP/SUB”.
Cada canal de los amplificadores D6 o D12 puede accionar hasta un
total de dos altavoces Ti-SUB.
Ajustes del controlador
Circuito de 100 Hz
Si se selecciona el circuito de 100 Hz, la frecuencia superior de
funcionamiento del sistema se reduce desde 140 Hz hasta 100 Hz.
Ti-SUB Manual (1.0 ES) Página 6 de 10
